Тип 1.2 кВ
| Напряжение | 12 вольт | ||
| Мощность | 1.2 кВ (1.4 кВ) | ||
| Номинал | 30 секунд | ||
| Направление вращения | По часовой стрелке, если смотреть со стороны шестеренки | ||
| Длина щетки | 12.3 мм (0.44 дюймов) (16.5 мм (0.65 дюймов)) | ||
| Количество зубцов шестеренки | 8 | ||
| Работа | Состояние | Гарантия | |
| Примерно при 20°C (68°F) | Нет нагрузочной характеристики | 11.0 В | 90 A максимум 2,500 об/мин минимум (3,000 об/мин минимум) |
| Нагрузочная характеристика | 7.5 В (7.7 В) 300 A | 10.5 Н·м (1.05 кг-м, 7.59 фунтов-фут) минимум 880 об/мин минимум (9.81 Н·м (0.98 кг-м, 7.0 фунтов-фут) минимум 1,000 об/мин минимум) | |
| Блокировка | 4.0 В | 760 A максимум 19.5 Н·м (1.95 кг-м, 14.1 фунтов-фут) минимум (980 A максимум 23 Н·м (2.3 кг-м, 16.5 фунтов-фут) минимум | |
| Рабочее напряжение электромагнитного переключателя | 8 вольт максимум | ||
Тип 0.9 кВ
| Напряжение | 12 вольт | ||
| Мощность | 0.9 кВ | ||
| Номинал | 30 секунд | ||
| Направление вращения | По часовой стрелке, если смотреть со стороны шестеренки | ||
| Длина щетки | 12.3 мм (0.44 дюймов) | ||
| Количество зубцов шестеренки | 8 | ||
| Работа | Состояние | Гарантия | |
| Примерно при 20°C (68°F) | Нет нагрузочной характеристики | 11.0В | 90 A максимум 2,800 об/мин минимум |
| Нагрузочная характеристика | 8В 200 A | 4.8 Н·м (0.48 кг-м, 3.5 фунтов-фут) минимум 1,260 об/мин минимум | |
| Блокировка | 3.5 В | 550 A максимум 12.2 Н·м (1.22 кг-м, 8.9 фунтов-фут) минимум | |
| Рабочее напряжение электромагнитного переключателя | 8 вольт максимум | ||
Необходимые материалы
| Материал | Рекомендуемый продукт SUZUKI (номер детали) | Применение |
| Литиевая смазка | СУПЕР СМАЗКА A SUZUKI (99000-25010) | Передняя и задняя гильза Поршень Шестеренчатый рычаг привода Внутренняя передача Вал планетарной передачи Планетарная передача Шарик |

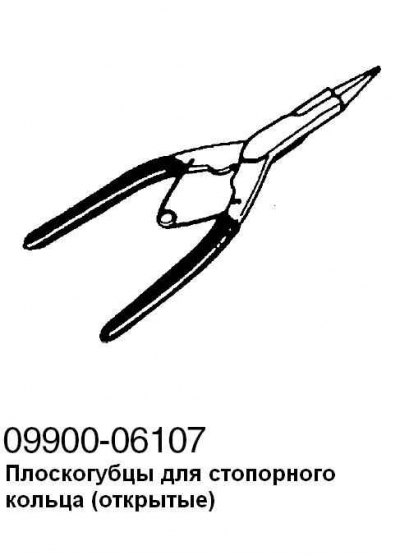

Специальный инструмент
