Примечание. Проверьте, чтобы приводной ремень не имел повреждений, и чтобы он правильно сидел в желобке шкива.
Проверка натяжения ремня
Проверьте натяжение ремня путем измерения отклонения при нажатии на ремень между шкивами с усилием примерно в 10 кг (22 фунта).
Отклонения ремня: 6 – 9 мм (0.24 – 0.35 дюйма) — для двигателя G16
Регулировка натяжения ремня

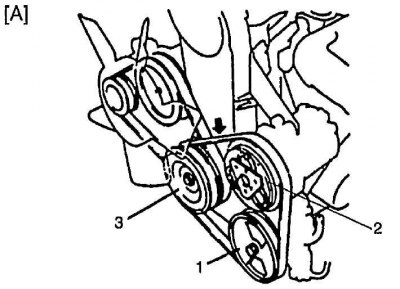

Для двигателя G16 c кондиционером
1 - шкив насоса гидроусилителя; 2 - шкив компрессора кондиционера (если оборудован); 3 - шкив коленчатого вала

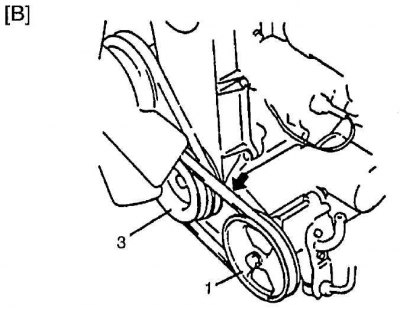

Для двигателя G16 без кондиционера
1 - шкив насоса гидроусилителя; 3 - шкив коленчатого вала
1. Чтобы отрегулировать натяжение приводного ремня гидроусилителя руля, используйте регулировочный болт на компрессоре кондиционера на автомобилях, оборудованных кондиционером, и на насосе гидроусилителя на автомобилях без кондиционера.
2. Отрегулируйте натяжение ремня в соответствии с вышеприведенной спецификацией.
3. Затем затяните регулировочные и крепежные болты в соответствии с моментом.
Для двигателя J20
Для регулировки натяжения приводного ремня гидроусилителя см. Раздел Ремень генератора в Главе Система электрооборудования. Моменты затяжки: болты шкива — 25 Н·м (25 кг-м, 18,5 фунт на фут).
