Снятие
1. Поднимите автомобиль и снимите заднее колесо.
2. На автомобилях с кузовом типа седан открутите два винта (см.рис. 6.37), а на автомобилях типа "хэтчбек" снимите крышку вала.
Рис. 6.37. Открутите два винта. 1. Винты, 2. Тормозной барабан.
3. Освободите рычаг привода стояночного тормоза.
4. Отпустите стопорную гайку троса привода стояночного тормоза (см. рис. 6.38).

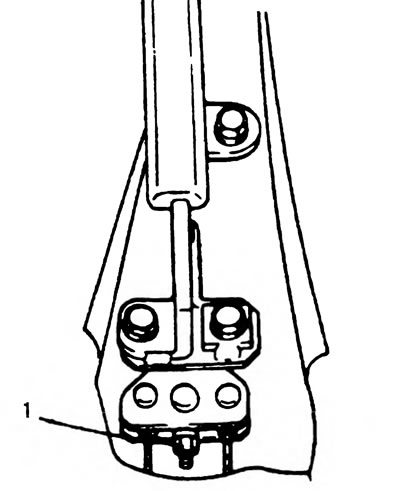

Рис. 6.38. Отпустите стопорную гайку троса привода стояночного тормоза. 1. Стопорная гайка троса привода стояночного тормоза.
5. Снимите тормозной барабан, вкрутив два 8-мм болта в отверстия под винты - автомобили с кузовом типа "седан", а на автомобилях с кузовом типа "хэтчбек" снимите тормозной барабан, используя специальные инструменты (см. рис. 10.39):
- инструмент А: съемник тормозного барабана (№ 09943-17911);
- инструмент В: передвижной молоток (№ 09942-15510).

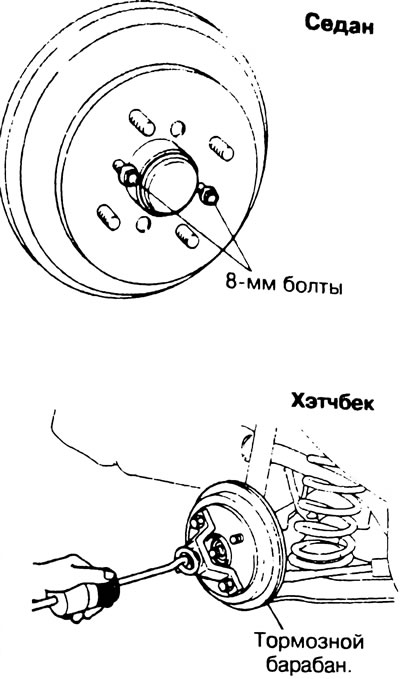

Рис. 6.39. Снятие тормозного барабана
Установка
6. Перед установкой тормозного барабана максимизируйте зазор между тормозными колодками и барабаном. Для этого, используя отвертку, не отгибая стойку тормоза, отпустите регулировочный рычаг рукой. В этом положении вращайте регулировочную гайку на этом рычаге к началу (см. рис. 6.40).

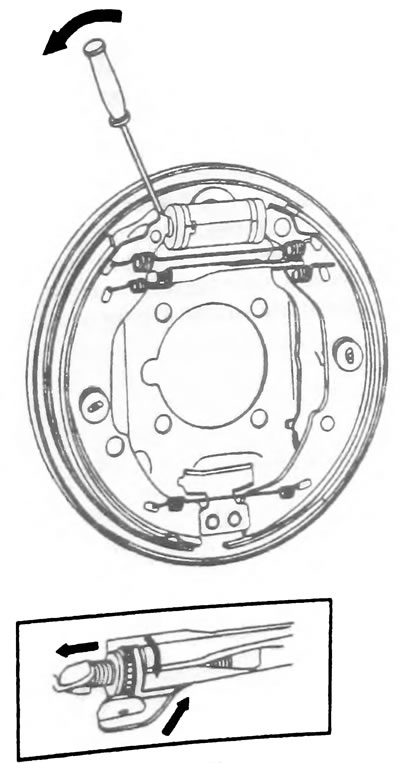

Рис. 6.40. Регулировка зазора между колодками и барабаном
7. Проверьте тормозной барабан и колодки на отсутствие грязи и масла, затем установите барабан на место.
8. На автомобилях типа "седан" -затяните винты тормозного барабана. На автомобилях типа "хэтчбек" - установите прокладку, новую гайку вала и затяните ее до момента 100 Нм (см. рис. 6.41).
Источник статьи доступен на портале [www.AutoInstruction.ru]

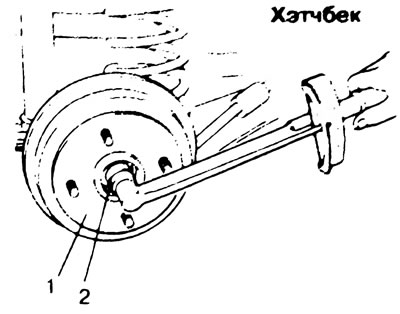

Рис. 6.41. Установка тормозного барабана. 1. Тормозной барабан, 2. Гайка вала.
9. После завершение работ по установке отрегулируйте зазор в тормозных механизмах задних колес.
10. Отрегулируйте трос привода стояночного тормоза.
11. Установите колесо и затяните колесные гайки до требуемого момента.
12. Убедитесь, что колесо свободно вращается. Потом опустите автомобиль и протестируйте рабочую и стояночную тормозные системы.
Диаметр тормозного барабана
Нормальный:
- Автомобили с кузовом "купе" — 200 мм
- Автомобили с кузовом "хэтчбек" — 180 мм
Ремонтный:
- Автомобили с кузовом "купе" — 202 мм
- Автомобили с кузовом "хэтчбек" — 182 мм
