Конструкция главного цилиндра сцепления
1 - Крышка резервуара гидравлической жидкости; 2 - Резервуар; 3 - Уплотнительная посадочная втулка; 4 - Штифт; 5 - Главный цилиндр; 6 - Возвратная пружина; 7 - Поршень; 8 - Элементы штока толкателя; 9 - Стопорное кольцо поршня; 10 - Пыльник
Усилия затягивания резьбовых соединений, Нм:
- Т: 10
Снятие
1. Полностью слейте гидравлическую жидкость из резервуара главного цилиндра.
A - Палец; B - Пружинный фиксатор; C - Шток толкателя; D - Контргайка
2. Снимите пружинный фиксатор, извлеките палец и отделите шток толкателя главного цилиндра от педали сцепления.
3. Снимите корпус воздухоочистителя (см. Главу Системы питания и выпуска).
4. Отсоедините от главного цилиндра гидравлическую линию.
5. Отдайте крепежные гайки и снимите главный цилиндр в сборе с резервуаром, - постарайтесь не допустить попадания гидравлической жидкости на окрашенные кузовные поверхности, следы пролитой жидкости немедленно собирайте ветошью или бумажными полотенцами.
Разборка, проверка состояния компонентов и сборка

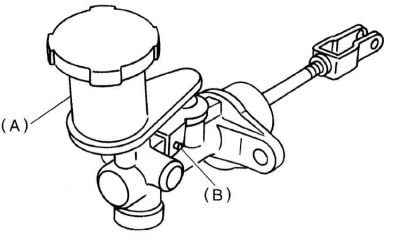

1. Извлеките крепежный штифт и снимите резервуар с корпуса главного цилиндра.
2. Снимите уплотнительную проходную втулку посадки резервуара.
3. Сдвиньте назад по штоку пыльник, отведя его от торца цилиндра.
4. Осторожно снимите стопорное кольцо, - постарайтесь не допустить выскакивания из цилиндра штока, шайбы, поршня и возвратной пружины.
5. Внимательно изучите состояние всех снятых компонентов. Чрезмерно изношенные и поврежденные элементы замените.
6. Сборка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы контргайка крепления хомута штока толкателя была затянута с требуемым усилием (10 Нм).
Примечание. Перед установкой штока толкателя смажьте его поверхность сопряжения с поршнем смазкой типа Silicone grease G40M (No. 004404003).
Установка
1. Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы крепежные гайки были затянуты с требуемым усилием (18 Нм); усилие затягивания штуцерной гайки гидравлического шланга составляет 15 Нм.
Примечание. Перед установкой штифта с головкой смажьте его.
2. Удалите из гидравлического тракта воздух (см. Раздел Удаление воздуха из гидравлического тракта привода выключения сцепления) и проверьте исправность функционирования сцепления.
