Снятие
1. Отсоедините отрицательный провод от батареи.
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Снимите защитный экран топливного бака.
Материал скопирован с онлайн-ресурса: Autoinstruction.ru

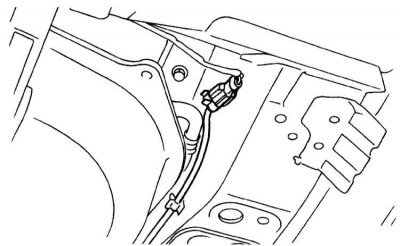

4. Отсоедините электропроводку колесного датчика.
5. Отпустите промежуточный фиксатор крепления жгута электропроводки датчика на кузовном элементе.
6. Выверните болты крепления опорных кронштейнов жгута.
7. Снимите датчик ABS с рычага подвески, - не тяните датчик за жгут электропроводки, постарайтесь не повредить полюсный наконечник.
8. Для проверки состояния ротора датчика, вмонтированного в шарнирную сборку, снимите приводной вал.
Проверка
Примечание. См. также Раздел Диагностика отказов ABS.
Описание процедур проверки и регулировки колесных датчиков приведено в Разделе Снятие, установка и проверка исправности функционирования передних колесных датчиков ABS с той лишь разницей, что номинальная величина рабочего зазора (S) составляет для задних датчиков 0.44÷0.94 мм. Регулировка производится путем подбора прокладки № 26755АА000.
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за правильностью прокладки и надежностью фиксации жгута электропроводки (левый датчик - желтая изоляция, правый - белая). Весь крепеж следует затягивать с требуемым усилием (см. Спецификации и сопроводительные иллюстрации к подразделу «Снятие»). Не забудьте отрегулировать рабочие зазоры путем подбора прокладки № 26755АА000.
