Снятие, обслуживание и установка главного тормозного цилиндра (ГТЦ) (Subaru Legacy 3 «BE/BH/BT»)

  • Главная
  • Субару
  • Легаси
  • BE/BH/BT (1998-2004)
  • Ходовая часть
  • Тормозная система
  • Снятие, обслуживание и установка гл…
0
Оглавление: Снятие ↓ Разборка ↓ Сборка ↓ Установка ↓

Детали установки ГТЦ (модели без VDC)



1 - Крышка резервуара; 2 - Сетчатый фильтр; 3 -…

1 - Крышка резервуара; 2 - Сетчатый фильтр; 3 - Резервуар; 4 - Держатель поршней; 5 - Первичный поршень; 6 - Вторичный поршень; 7 - Корпус цилиндра; 8 - Палец (модели с ABS); 9 - Посадочные уплотнительные втулки; 10 - Штифт


Усилия затягивания резьбовых соединений, Нм:
  • Т: 14

Детали установки ГТЦ (модели с VDC)



1 - Крышка резервуара; 2 - Сетчатый фильтр; 3 -…

1 - Крышка резервуара; 2 - Сетчатый фильтр; 3 - Резервуар; 4 - Стопорное кольцо; 5 - Первичный поршень; 6 - Вторичный поршень; 7 - Корпус цилиндра; 8 - Палец; 9 - Посадочные уплотнительные втулки; 10 - Штифт


Усилия затягивания резьбовых соединений, Нм:
  • Т: 14

Снятие



1. Полностью откачайте тормозную жидкость из резервуара ГТЦ.

2. Отсоедините электропроводку от датчика-выключателя уровня тормозной жидкости. Отсоедините от ГТЦ гидравлические трубки, - сразу же закупорьте открытые концы линий во избежание попадания в систему грязи.



3. Отпустите гайки крепления ГТЦ и отделите последний от сборки вакуумного усилителя тормозов, - постарайтесь не допустить попадания тормозной жидкости на окрашенные кузовные поверхности. Следы пролитой жидкости немедленно собирайте бумажными полотенцами.

Разборка



1. Тщательно протрите поверхность ГТЦ.

2. Приготовьте необходимые инструменты и аккуратно разложите их на чистом верстаке.

3. При помощи выколотки извлеките штифт крепления на ГТЦ резервуара тормозной жидкости.

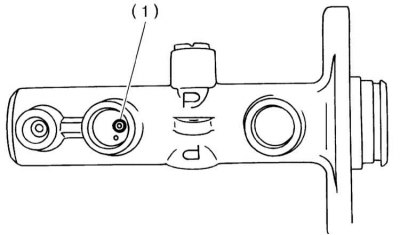

4. Отожмите внутрь цилиндра первичный поршень и…


4. Отожмите внутрь цилиндра первичный поршень и при помощи подходящего магнита извлеките фиксирующий палец.

5. На не оборудованных системой динамической…


5. На не оборудованных системой динамической стабилизации (VDC) моделях подденьте стопорный язычок и снимите держатель поршней.



6. На моделях с VDC при помощи подходящих щипцов…


6. На моделях с VDC при помощи подходящих щипцов снимите стопорное кольцо.

7. Будьте осторожны, - первичный поршень может выскочить из цилиндра.

8. Извлеките из цилиндра оба поршня.

Внимание! Поршневая группа ГТЦ нуждается в разборке только в случае необходимости замены комплекта пружин.


9. Промойте снятые компоненты и внутренние стенки цилиндра чистой тормозной жидкостью или метиловым спиртом.

Внимание! При пользовании метанолом не погружайте в него резиновые чашки поршней более чем на 30 секунд во избежание их разбухания!


10. Внимательно изучите состояние компонентов ГТЦ (поршневые сборки, упор подающего клапана, прокладка и пр.). Дефектные элементы замените.

Примечание. Поршни заменяются в комплекте (первичный со вторичным). Поршни подлежат замене также в случае, если зазор посадки какого-либо из них в цилиндре превышает 0.11 мм. Постарайтесь не допустить попадание внутрь сборки посторонних частиц.


Сборка



1. Удостоверьтесь в абсолютности чистоты всех компонентов.

2. Смажьте чистой тормозной жидкостью поршни и внутренние стенки цилиндра и установите на место поршневую группу ГТЦ.

3. Отожмите первичный поршень и установите на место фиксирующий палец.



4. На моделях без VDC отожмите стопорный язычок и посадите на место держатель поршней. На моделях с VDC установите стопорное кольцо, проследив за надежностью посадки его в приемной канавке.

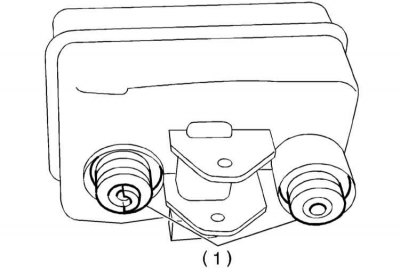

5. Установите на резервуар посадочные…


5. Установите на резервуар посадочные уплотнительные втулки.

6. Посадите резервуар на сборку ГТЦ и зафиксируйте его штифтом.

Установка



1. Установка производится в порядке, обратном порядку демонтажа компонентов. Усилие затягивания крепежных гаек составляет 14 Нм. Накидные гайки штуцерных разъемов затягиваются с усилием 15 Нм.

2. Залейте в резервуар свежую гидравлическую жидкость и прокачайте тормозную систему (см. Раздел Прокачка гидравлического тракта тормозной системы).
