Генератор, устанавливаемый на двигатель 1,8 л
1 – шкив; 2 – передняя крышка; 3 – подшипник; 4 – пластина крепления подшипника; 5 – ротор; 6 – статор; 7 – болт; 8 – регулятор напряжения; 9 – щетки; 10 – пластина с диодами; 11 – конденсатор; 12 – задняя крышка
Генератор, устанавливаемый на двигатели 2,0, 2,2 и 2,5 л
1 – гайка; 2 – шкив; 3 – передняя крышка; 4 – подшипник; 5 – пластина крепления подшипника; 6 – винт; 7 – ротор; 8 – статор; 9 – регулятор напряжения; 10 – конденсатор, щетки; 11 – пластина с диодами; 12 – болт; 13 – болт; 14 – щеткодержатель; 15 – задняя крышка; 16 – контакт; 17 – гайка; 18 – болт; 19 – стяжной болт
[Первоисточник расположен на портале Autoinstruction.ru]
Снятие
1. Снимите провод массы с аккумулятора.
2. Отсоедините электрические разъемы от генератора.
3. Снимите приводной ремень генератора.

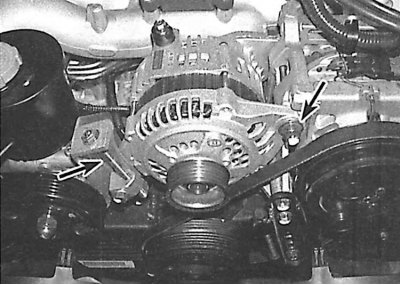

4. Вывинтите регулировочные и шарнирные болты (указаны стрелками) крепления генератора и снимите генератор с двигателя.
Установка
5. Установка производится в последовательности, обратной снятию. Отрегулируйте натяжение приводного ремня.
