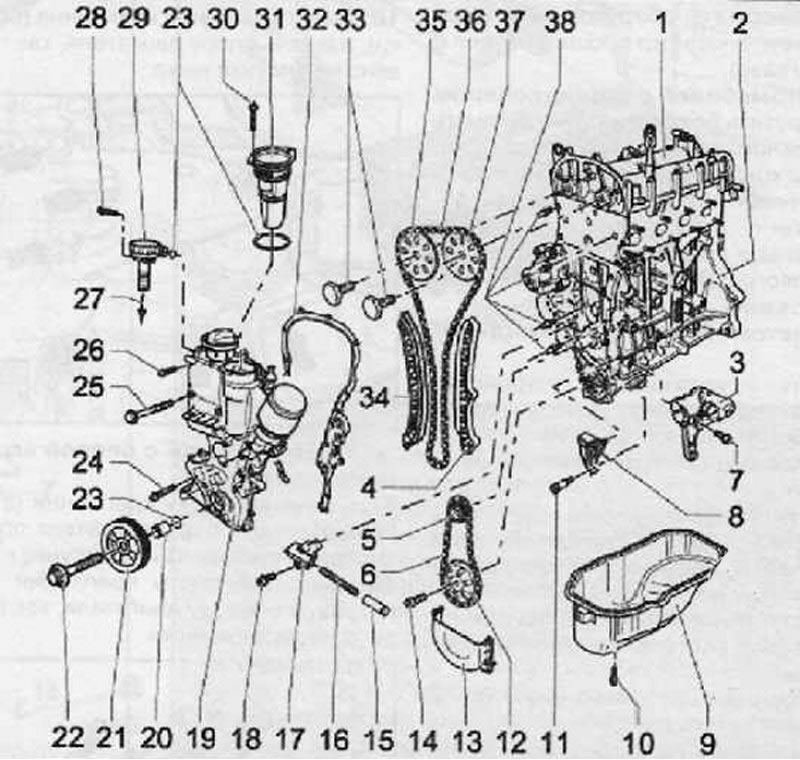

1. Головка блока цилиндров с картером распределительных валов; 2. Блок цилиндров в сборе; 3. Монтажный кронштейн; 4. Направляющая планка; 5. Звездочка цепной передачи привода масляного насоса; 6. Цепь привода масляного насоса; 7. Болт крепления монтажного кронштейн момент затяжки при установке 25 Нм; 8. Натяжное устройство цепи с натяжной планкой и натяжной пружиной; 9. Масляный поддон; 10. Болт крепления масляного поддона, момент затяжки при установке 13 Нм; 11. Болт крепления натяжителя, момент затяжки при установке 15 Нм; 12. Звездочка привода масляного насоса; 13. Кожух масляного насоса; 14. Болт крепления звездочки масляного насос, момент затяжки при установке 20 Нм + довернуть дополнительно на 90° (¼ оборота); 15. Плунжер натяжителя цепи привода газораспределительного механизма; 16. Прижимная пружина; 17. Натяжное устройство цепи привода распределительного вала; 18. Болт крепления, момент затяжки при установке 9 Нм; 19. Корпус цепи привода газораспределительного механизма; 20. Распорная втулка; 21. Шкив коленчатого вала; 22. Болт крепления шкива коленчатого вала; 23. Уплотнительное кольцо; 24. Болт крепления, момент затяжки при установке 10 Нм; 25. Болт крепления, момент затяжки при установке 50 Нм; 26. Болт крепления, момент затяжки при установке 10 Нм; 27. К впускному коллектору; 28. Болт крепления момент затяжки при установке 10 Нм; 29. Регулирующий вакуумный клапан (клапан PCV); 30. Болт крепления, момент затяжки при установке 10 Нм; 31. Маслоотделитель; 32. Уплотнение; 33. Болт крепления звездочки привода распределительного вала, момент затяжки при установке 50 Нм + довернуть дополнительно на 90° (¼ оборота); 34. Натяжная планка; 35. Звездочка привода распределительного вала; 36. Цепь привода распределительного вала; 37. Звездочка привода распределительного вала; 38. Направляющие штифты
