Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Переходник (адаптер) для индикатора часового типа -Т10170-.
- Фиксатор положения распределительных валов -T10171- или -Т10171А-.
- Прижимное приспособление -Т10172-.
- Контропора -Т30004 (3415)-.
- Фиксирующий штифт -Т40011-.
- Индикатор отклонений часового типа.
1. Снять крышку головки блока цилиндров и воздушный фильтр.
2. Снять крышки распределительных валов.
3. Снять крышку цепи привода газораспределительного механизма.

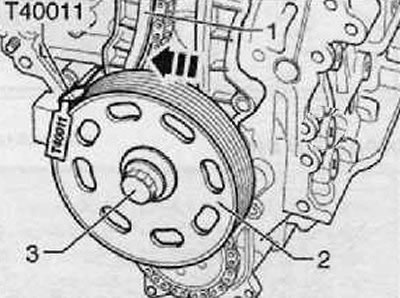

4. Для поворачивания коленчатого вала следует надеть втулку подшипника, шкив коленчатого вала (2) и крепежный винт (3), как показано на рисунке ниже. Винт коленчатого вала следует затянуть (применить при этом контропору -Т30004-).
5. Извлечь катушку зажигания 1-го цилиндра.
6. Вкрутить на место свечи зажигания до упора адаптер для индикатора отклонений часового типа -Т10170-.

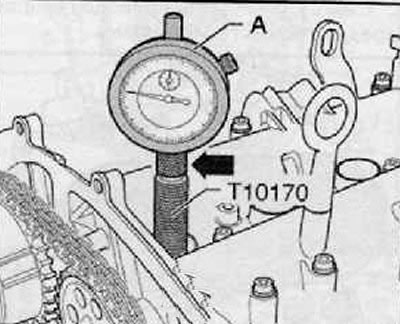

7. Установить индикатор часового типа (А) с удлинителем -Т10170/1-вплоть до упора, зажать его прижимной гайкой (стрелка), как показано на рисунке ниже.
8. Поворачивать коленчатый вал по направлению вращения вала двигателя до тех пор, пока поршень 1-го цилиндра не будет в ВМТ. Отметить положение на индикаторе отклонений при помощи небольшой стрелки.
9. Повернуть коленчатый вал на 45° против направления вращения вала двигателя.
10. Переместить в сторону ослабления планку натяжителя (1) (в направлении стрелки), как показано на рисунке ниже, зафиксировать плунжер натяжителя при помощи стопорного дорна -Т40011-.
11. Подходящим фломастером отметить направление движения цепи привода распределительного вала (3).
12. Выкрутить болты крепления (2) и снять звездочку привода впускного распределительного вала(1), с цепью привода распределительного вала (3), как показано на рисунке ниже. Воспользоваться при этом контропорой -Т10172-.
13. Снова установить звездочку привода впускного распределительного вала (1).
14. Заменить болты крепления (2). Затянуть болты крепления (2) с моментом затяжки 50 Нм; применить при этом (контропору -Т10172-).

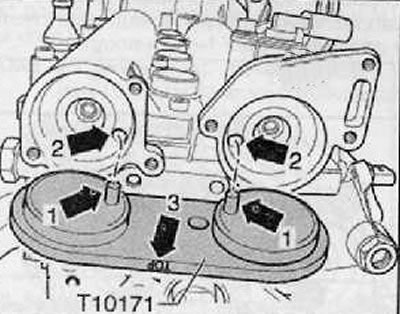

15. Поворачивать распределительные валы, приводящие в действие впускные и выпускные клапаны, до тех пор, пока не удастся вставить в отверстия в распределительных валах стопорный инструмент для распределительных валов -Т10171- или Т10171А- до упора. Стопорные дорны (стрелки 1) должны входить в отверстия (стрелки 2). Нужно, чтобы надпись "ТОР" (стрелка 3) было возможно прочесть сверху.
Примечание. Нельзя, чтобы распределительные валы смещались во время вворачивания в осевом направлении.

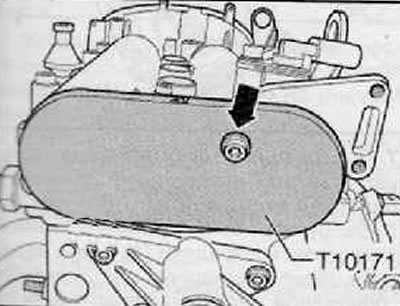

16. Для фиксирования стопорного инструмента для распределительных валов -Т10171- или -Т10171А- следует вкрутить рукой винт М6 (стрелка), показанный на рисунке ниже; не затягивая его дополнительно.
17. Ослабить болты крепления звездочек на распределительных валах. Необходимо воспользоваться контропорой -Т10172-.
Внимание. Стопорным инструментом для распределительных валов -Т10171- или -Т10171А- нельзя пользоваться в качестве инструмента для поддерживания.
Оригинал опубликован на онлайн-портале: Autoinstruction
18. Извлечь звездочку цепной передачи распределительного вала.
19. Надеть цепь привода распределительного вала на звездочки на распределительных валах (соблюдая при этом направление движения цепи) и снова установить удаленную звездочку.
20. Вкрутить болты крепления распределительных валов в такой степени, чтобы оставалась возможность перемешения звездочек относительно распределительных валов.
21. Натянуть цепь привода распределительного вала вытягиванием стопорного дорна -Т40011-.
22. Повернуть коленчатый вал в положение ВМТ поршня 1-го цилиндра. Допускаемое отклонение от ВМТ поршня1-го цилиндра: ± 0,01 мм
Примечание. Если коленчатый вал повернется на более, чем 0.01 мм за В МТ, то следует повернуть коленчатый вал назад примерно на 45°. Затем погаснуть его по направлению вращения вала двигателя в положение ВМТ 1-то цилиндра.

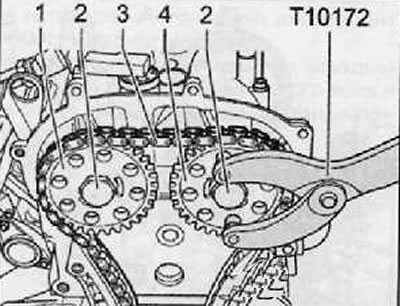

23. При помощи контропоры -Т10172- следует поддержать звездочки цепной передачи на распределительных валах (1) и (4) в этом положении и затянуть болты крепления (2) с приложением момента затяжки 50 Нм, как показано на рисунке ниже.
Примечание. Во время затягивания винтов распределительных валов нельзя, чтобы коленчатый вал поворачивался, и цепь привода распределительного вала (3) должна остаться натянутой.
24. Удалить стопорный инструмент для распределительных валов -Т10171- или -Т10171А-.
25. Повернуть по направлению вращения вала двигателя коленчатый вал на 2 оборота в положение ВМТ 1-го цилиндра. Допускаемое отклонение от ВМТ поршня 1-го цилиндра ±0,01 мм.
26. Вставить стопорный инструмент для распределительных валов -T10171- или -Т10171А- в отверстия е распределительных валах до упора. Если стопорный инструмент для распределительных валов Т10171- или -Т10171А- не удается вставить, необходимо повторить регулировку.
27. Снять стопорный инструмент для распределительных валов -Т10171 - или -Т10171А-, придержать при помощи контропоры Т10172- звездочки цепной передачи на распределительных валах и ключом довернуть дополнительно болты (2) на ¼ оборота (90°).
28. Повернуть по направлению вращения вала двигателя коленчатый вал еще на 2 оборота в положение ВМТ поршня 1-го цилиндра. Допускаемое отклонение от ВМТ поршня 1-го цилиндра: ± 0,01 мм.
29. Вставить стопорный инструмент для распределительных валов -Т10171- или -Т10171А- в отверстия в распределительных валах до упора.
30. Далее установка производится в последовательности обратной снятию.
Установить корпус цепи привода газораспределительного механизма.
Заменить уплотнительные кольца крышек распределительных валов и перед тем как приступить к установке, смазать их маслом
