Снятие
1. Снять ремень привода вспомогательного оборудования.

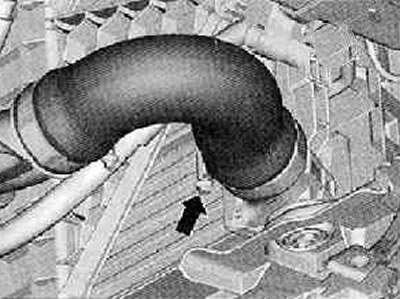

2. Отпустить хомуты крепления и отсоединить правый наддувочный патрубок системы впуска, как показано на рисунке ниже.

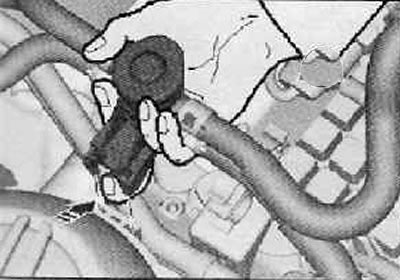

3. Надавив пальцем и расфиксировав зажим, отсоединить от направляющей расширительного бачка системы охлаждения двигателя топливный клапан подогрева топлива, как показано на рисунке ниже.
4. Выкрутить винт крепления (стрелка) расширительного бачка системы охлаждения, как показано на рисунке ниже.

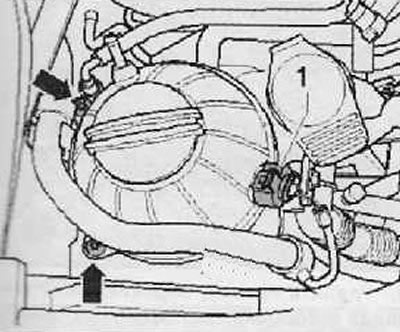

5. Отсоединить разъем жгута электропроводки (1) от расширительного бачка системы охлаждения двигателя, как показано на рисунке ниже. После чего отсоединить расширительный бачок от монтажного кронштейна и отложить в сторону.
[Оригинал можно просмотреть на сайте: Autoinstruction]

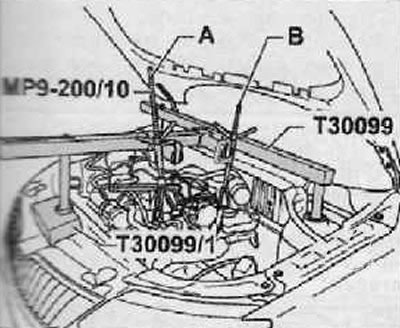

Установить специальное приспособление (Т30099) с опорной балкой (Т30099) и переходник (МР 200/3) и вывесить силовой агрегат, с помощью шпинделя (А), как показано на рисунке ниже. Совместить шпиндель (В) напротив крюка.
7. Отвернуть гайку крепления (1) и отсоединить провод «массы», показанный на рисунке ниже.
8. Выкрутить болты крепления (стрелки) монтажного кронштейна опоры силового агрегата в сборе, как показано на рисунке ниже.

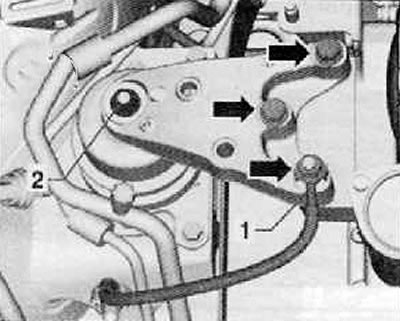

9. Отвернуть гайку крепления кронштейна опоры силового агрегата (2), аккуратно опустить силовой агрегат в сборе, чтобы ослабить крепление силового агрегата в сборе.
10. Отпустить болты крепления (стрелка), показанные на рисунке ниже.
11. Отпустить хомут крепления (2), как показано на рисунке ниже.

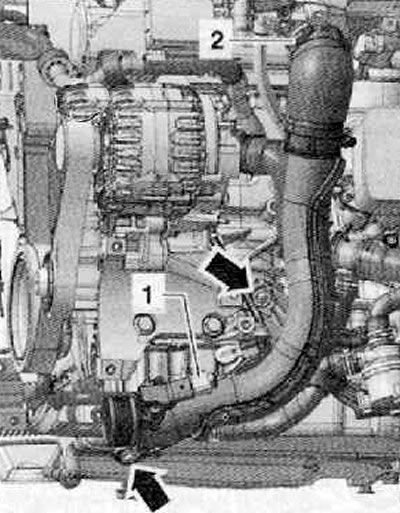

12. Отсоединить разъем жгута электропроводки (1) от датчика давления наддува вместе с датчиком температуры впускного воздуха, после чего снять правый воздушный патрубок, как показано на рисунке ниже.

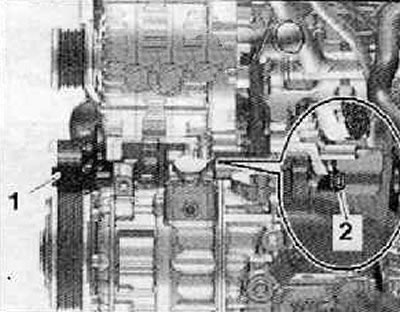

13. Выкрутить болт крепления (2) и снять натяжитель (1) ремня привода навесного оборудования, как показано на рисунке ниже.
Установка
1. Установка производится в последовательности обратной снятию.

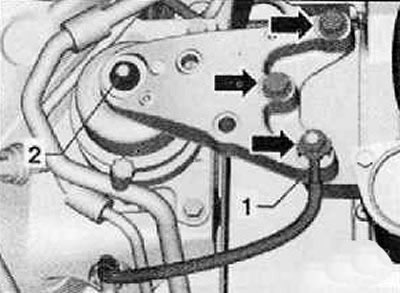

Установить болты крепления (стрелка) и затянуть их с требуемым моментом затяжки, как показано на рисунке ниже. Подсоединить кронштейн к опоре силового агрегата. Установить и затянуть гайку крепления. Подсоединить провод «массы», установить и затянуть гайку крепления провода.
Заменить натяжитель ремня привода навесного оборудования.
Установить ремень привода навесного оборудования.
