ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
2. Снимите ремень привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.
3. Снимите генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td6.

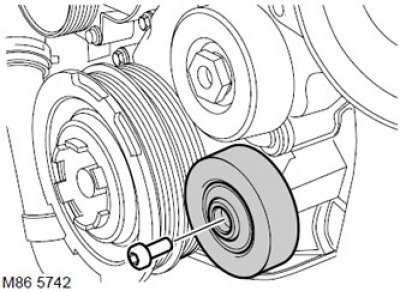

4. Отверните болт типа Allen, предназначенный для крепления ролика ремня привода навесного оборудования, и снимите ролик.

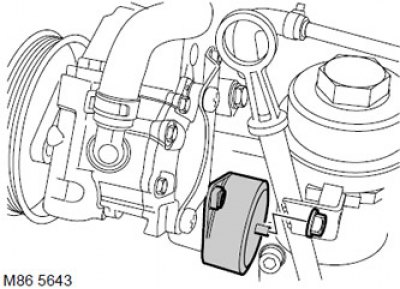

5. Отверните гайку крепления рычага натяжителя ремня привода навесного оборудования к заднему концу корпуса пружинного механизма.
6. Снимите рычаг натяжителя.

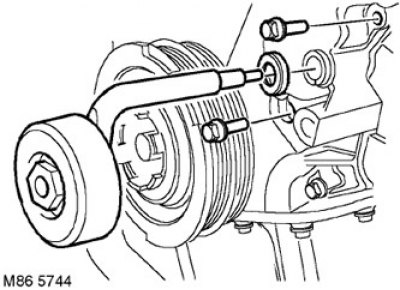

7. Снимите и выбросите уплотнитель рычага натяжителя.
8. Открутите 2 болта, крепящие натяжитель ремня привода навесного оборудования к нижней крышке механизма газораспределения.
9. Снимите натяжитель.
Установка
1. Очистите блок натяжителя и крепление.
2. Установите блок натяжителя. Временно установите рычаг натяжителя, для того чтобы выровнять положение пружинного блока относительно крышки механизма газораспределения. Затяните болты с моментом 25 Н·м. Снимите рычаг натяжителя.
3. Очистите посадочное место для уплотнителя рычага натяжителя в крышке механизма газораспределения и установите новый уплотнитель.
4. Как следует зафиксируйте натяжитель ремня привода навесного оборудования на крышке механизма газораспределения. Установите новую гайку и затяните ее с моментом 10 Н·м.
5. Установите генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td6.
6. Установите паразитный ролик на кронштейн крепления и затяните болт с внутренним шестигранником с моментом 25 Н·м.
7. Установите ремень привода навесного оборудования.
Текст предоставлен порталом [autoinstruction.ru]
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.
8. Присоедините "массовый" провод аккумуляторной батареи.
