ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
1. Установите автомобиль на подъёмник.
2. Отсоедините "массовый" провод аккумуляторной батареи.
3. Слейте жидкость из системы охлаждения двигателя.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
4. Снимите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
5. Снимите натяжитель ремня привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Натяжитель - Ремень привода навесного оборудования - двигатель V8.

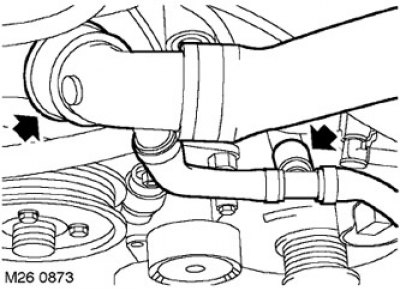

6. Ослабьте хомут и отсоедините верхний патрубок радиатора от радиатора.
7. Ослабьте хомут и отсоедините верхний шланг радиатора от насоса системы охлаждения двигателя и корпуса генератора.
8. Отведите шланг в сторону.

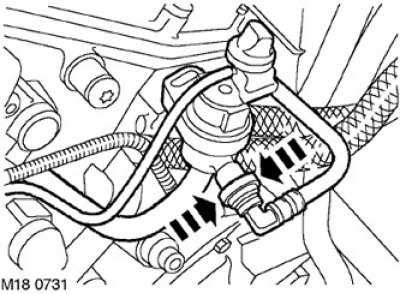

9. Отсоедините трубку от клапана продувки фильтра абсорбера топливных паров, освободите клапан от кронштейна и отведите его в сторону.
10. Отсоедините от кабеля аккумуляторной батареи хомут крепления, который расположен на крышке механизма газораспределения.

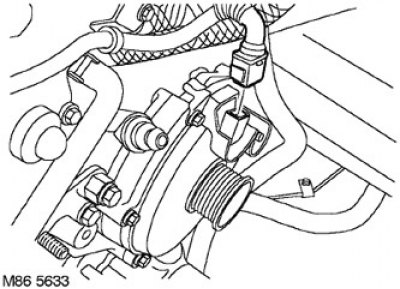

11. Отсоедините колодку от генератора.

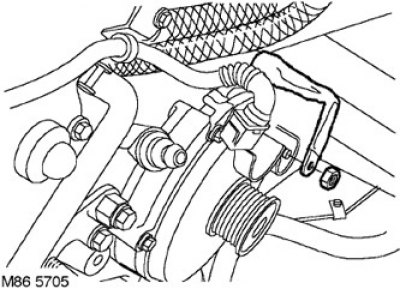

12. Отверните гайку и отсоедините кабель аккумуляторной батареи от генератора.
13. Освободите жгут проводов из хомута, расположенного на генераторе.

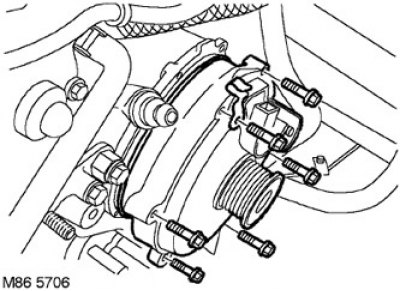

14. Отверните 6 болтов крепления генератора, снимите хомут жгута проводов и снимите генератор. Выбросите уплотнительное кольцо генератора.
Установка
1. Очистите сопрягаемые поверхности генератора и крышки шестерён механизма газораспределения.
2. Смажьте новое уплотнительное кольцо и установите его на генератор.
3. Установите генератор в корпус, заверните болты крепления генератора и затяните их с моментом 13 Н·м.
4. Присоедините провод аккумуляторной батареи к генератору и затяните гайку с моментом 13 Н·м.
5. Закрепите провод аккумуляторной батарее и в креплении, расположенном на крышке механизма газораспределения.
6. Присоедините колодку к разъёму генератора.
7. Закрепите жгут проводов генератора с помощью хомута, расположенного на генераторе.
8. Установите на место клапан продувки фильтра абсорбера топливных паров и присоедините трубки к клапану.
9. Присоедините верхний шланг радиатора к насосу системы охлаждения и корпусу генератора. Затяните хомуты.
10. Присоедините верхний шланг к радиатору и закрепите с использованием хомута.
11. Установите натяжитель ремня привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Натяжитель - Ремень привода навесного оборудования - двигатель V8.
12. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
13. Присоедините "массовый" провод аккумуляторной батареи.
14. Залейте охлаждающую жидкость в систему охлаждения двигателя.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
