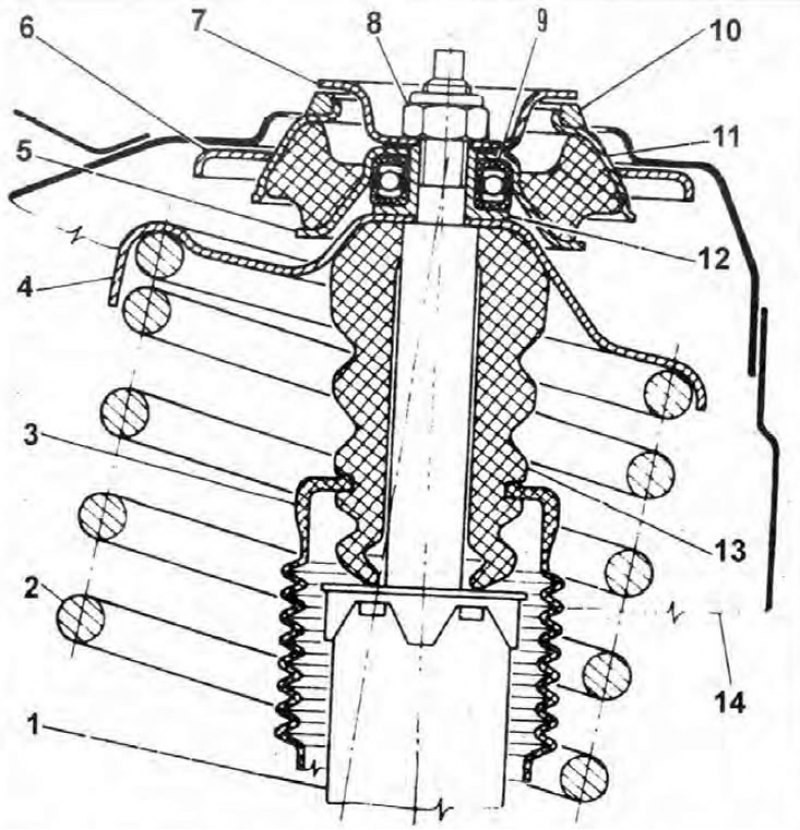

Рис. 10.9. Верхнее крепление стойки передней подвески в разрезе: 1. Амортизатор; 2. Пружина; 3. Пылезащитный колпак; 4. Верхняя опорная чашка пружины; 5. Опорная пластина подшипника; 6. Посадочная пластина; 7. Верхняя пластина; 8. Гайка штока поршня; 9. Шарикоподшипник; 10. Упорное кольцо; 11. Резиновая подушка; 12. Вкладыш подшипника; 13. Резиновая подушка; 14. Кузов.
Снятие
1. Поддомкратьте переднюю часть автомобиля, установите на осевые подпорки, затем снимите колесо.
2. Открутите стяжной болт и гайку, крепящие поворотный кулак к нижнему концу стойки, выбейте болт и отведите поворотный кулак вниз от стойки. Поместите держатель под поворотным кулаком/нижним рычагом, чтобы предотвратить повреждение тормозного шланга.
Первоисточник расположен на портале AutoInstruction.ru

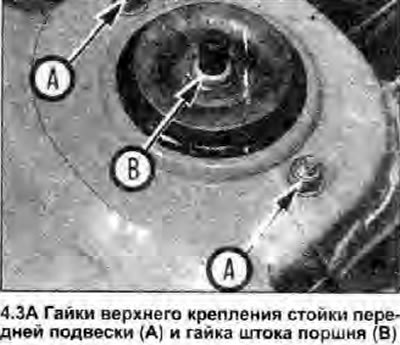

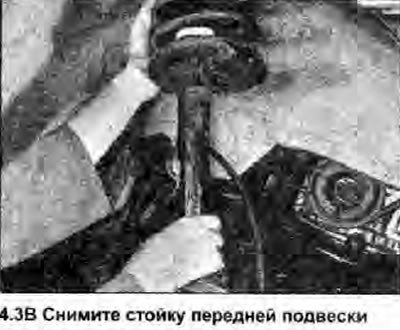

3. Откройте капот, и открутите две гайки верхнего крепления стойки подвески, затем извлеките стойку из-под переднего крыла (см. фото).
 |
 |
Переборка
Предупреждение! Перед началом разборки стойки подвески необходимо сжать пружину с помощью специального инструмента. Любая попытка разобрать стойку без такого инструмента может кончиться травмой: не пытайтесь откручивать гайку штока поршня, когда стойка установлена на автомобиле.
Примечание: Если требуется заменить любую из передних пружин, рекомендуется заменять обе как согласованную пару. Обе пружины должны иметь одинаковую маркировку, обращайтесь к дилеру Skoda. Точно так же, если требуется заменить любую из передних стоек, рекомендуется заменять оба как согласованную пару. Храните стойки подвески в вертикальном положении. Если стойка устанавливается после длительного хранения, зажмите ее вертикально в тисках, и прокачайте амортизатор, несколько раз перемещая шток поршня вверх и вниз до упора, чтобы промылись каналы и восстановились свойства демпфирования.
4. Снимите стойку подвески с автомобиля и тщательно очистите сборку.
5. Удерживая шток поршня от вращения с помощью гаечного ключа, ослабьте гайку, но пока не откручивайте ее полностью.

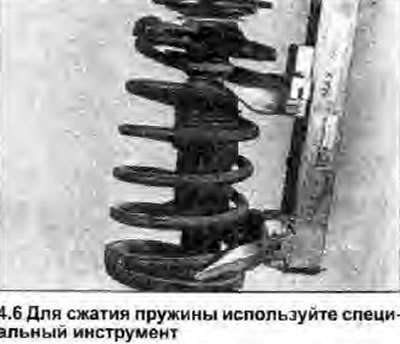

6. Установите съемники и равномерно сожмите пружину, чтобы освободилась верхняя опорная чашка пружины (фото).
7. Открутите гайку штока поршня, и снимите компоненты верхнего крепления, верхнюю опорную чашку пружины, резиновую подушку, пылезащитный колпак и пружину.
8. Осмотрите все компоненты стойки и замените изношенные или поврежденные. Особое внимание обратите на компоненты верхнего крепления, ищите трещины, деформацию или загрязнение резины.
9. Проверьте шарикоподшипник верхнего крепления, который должен вращаться легко, без люфта. Если подшипник жестко вращается, имеется коррозия или люфт, замените его. Выдавите вставку из опорной пластины подшипника, затем выбейте подшипник. Новый подшипник можно установить с помощью пресса или тисков.
10. Если требуется заменить шпильку верхнего крепления, убедитесь, что монтажная пластина надежно поддержана, и выбейте шпильку с помощью подходящего гнезда.
11. Если пружина сломана, повреждена, или свободная длина значительно меньше указанной в Спецификациях, ее необходимо заменить.
12. Проверьте функционирование амортизатора, зажав его вертикально в тисках и перемещая шток поршня полностью вверх и вниз; должно чувствоваться равномерное сопротивление в обоих направлениях. Если демпфирование слабое, имеются утечки масла, согнут или поврежден шток поршня, амортизатор необходимо заменить.
13. Сборка производится в обратном снятию порядке, уделяя внимание следующему:
- a) Полностью выведите шток поршня из амортизатора. Установите пружину (сжатую), верхнюю опору, и проверьте, чтобы компоненты верхнего крепления были установлены в правильном порядке.
- b) Чтобы зажать гайку штока поршня усилием затяжки, регламентированным Спецификациями, зацепите за гаечный ключ безмен или аналогичный инструмент.
- c) После того, как гайка будет зажата, ослабьте инструменты для сжатия пружины, и снимите их, затем убедитесь, что верхнее крепление свободно вращается.
- d) Установите стойку в автомобиль.
Установка
14. Производите установку в обратном снятию порядке, уделяя внимание следующему.
- a) Тщательно очистите область арки колеса и все места крепления.

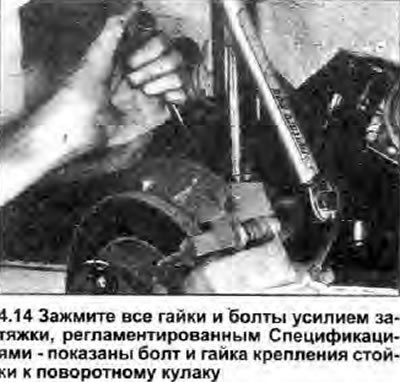

- b) Зажмите все гайки и болты усилием затяжки, регламентированным Спецификациями, где дано (см. фото),
- c) Помните, что возможно придется проверять углы установки колес (Глава 21).
