Снятие
1. Снимите педаль сцепления (см. Раздел 6).

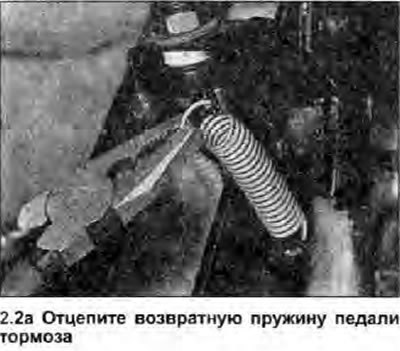

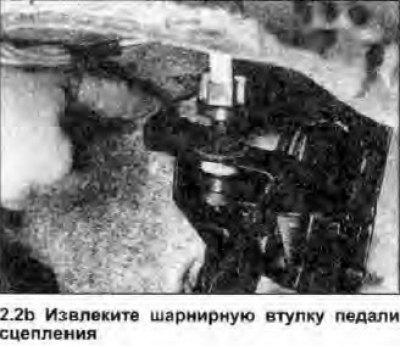

2. Отцепите от педали тормоза возвратную пружину, затем извлеките черную пластмассовую шарнирную втулку педали сцепления (см. фото).
 |
 |

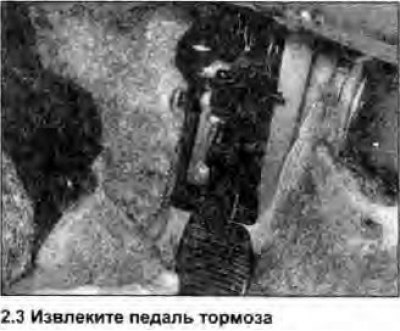

3. Снимите блокирующую скобу, крепящую приводящую тягу к оси педали тормоза, затем извлеките педаль, отцепив приводящую тягу (см. фото).
Осмотр
4. Аккуратно очистите все компоненты и замените те из них, что изношены или повреждены. Тщательно осмотрите возвратную пружину и рабочие поверхности педали, ее кронштейна и шарнирной втулки. Свободная длина возвратной пружины должна составлять 60-70 мм; если она растянута (имеет большую длину), ее необходимо заменить.
Установка
5. Производите установку в обратном снятию порядке, нанеся тонкий слой универсальной смазки на все шарнирные детали и рабочие поверхности. Проверьте и отрегулируйте, если необходимо, высоту установки педали (см. Главу 3).
