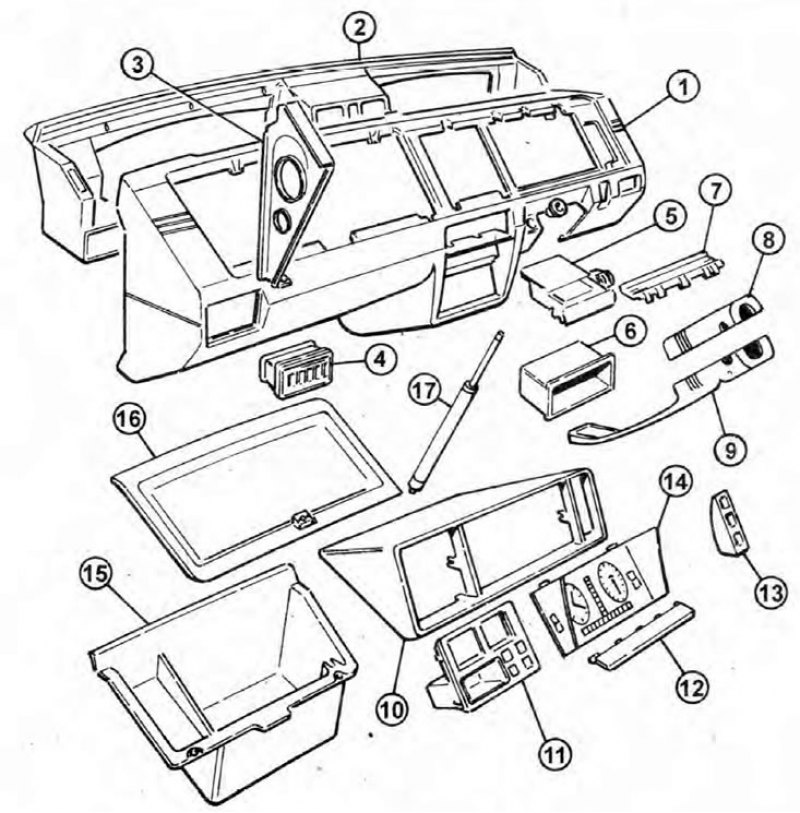

Рис. 11.7. Панель и ее компоненты: 1. Панель; 2. Каналы нагревания/вентиляции; 3. Боковая пластина; 4. Воздуховод; 5. Пепельница; 6. Проем для автомагнитолы; 7. Кронштейн крепления щитка приборов к панели; 8. Верхний кожух рулевой колонки; 9. Нижний кожух рулевой колонки; 10. Кожух щитка приборов; 11. Центральная панель переключателей; 12. Нижняя панель отделки кожуха щитка приборов; 13. Панель вспомогательных переключателей; 14. Щиток приборов; 15. Бардачок; 16. Крышка бардачка; 17. Опорная стойка крышки бардачка.
Снятие
1. Отсоедините от аккумулятора отрицательный провод.
2. Снимите рулевое колесо и верхний и нижний кожухи рулевой колонки (Раздел 10).
3. Снимите щиток приборов (Раздел 12).
4. Снимите панель управления отопителем (Раздел 3).
5. Снимите автомагнитолу (Раздел 12).

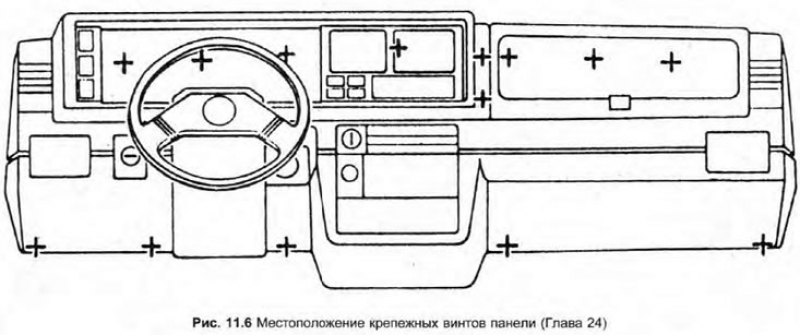

6. Открутите четырнадцать винтов крепления, и медленно выведите панель в салон автомобиля. Не прилагайте чрезмерное усилие; в этом нет необходимости и можно повредить пластмассовые детали.
Установка
7. Производите установку в обратном снятию порядке. При необходимости руководствуйтесь соответствующими Главами Разделов 3, 10 и 12.
