Общее описание
1. Снимите щиток приборов (Глава 19), затем действуйте как описано в соответствующей подглаве.
Приборы
Проверка исправности
2. При проверке цепи указателя температуры охлаждающей жидкости руководствуйтесь Разделом 3.
3. При проверке цепи указателя уровня топлива руководствуйтесь Разделом 4.
Снятие
4. Открутите два винта крепления, и снимите верхнюю крышку щитка приборов.

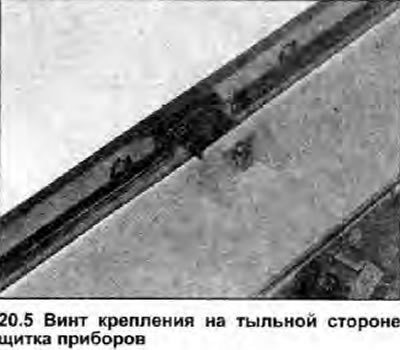

5. Открутите винты, по периметру на тыльной стороне (фото), и разделите щиток на две половины. Обратите внимание, что в нескольких точках для крепления использовался клей; аккуратно снимите его острым ножом или скальпелем.
6. Открутите соответствующие гайки, и снимите прибор с панели.
Установка
7. Производите установку в обратном снятию порядке.
Печатная плата
Снятие
8. Снимите с задней части панели все лампы подсветки и предупреждения (Глава 14).
9. Открутите гайки, крепящие приборы к панели.

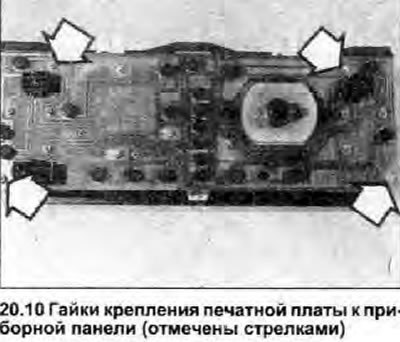

10. Открутите гайки, и снимите печатную плату с панели (фото).
Источник доступен на веб-сайте: Autoinstruction.ru
Установка
11. Производите установку в обратном снятию порядке.
