Рулевое управление с усилителем (выпуска с 08.99 г.) Skoda Fabia 1
«6Y»
Главная
Шкода
Фабия
1999-2007
Электрооборудование
Электрические схемы
0

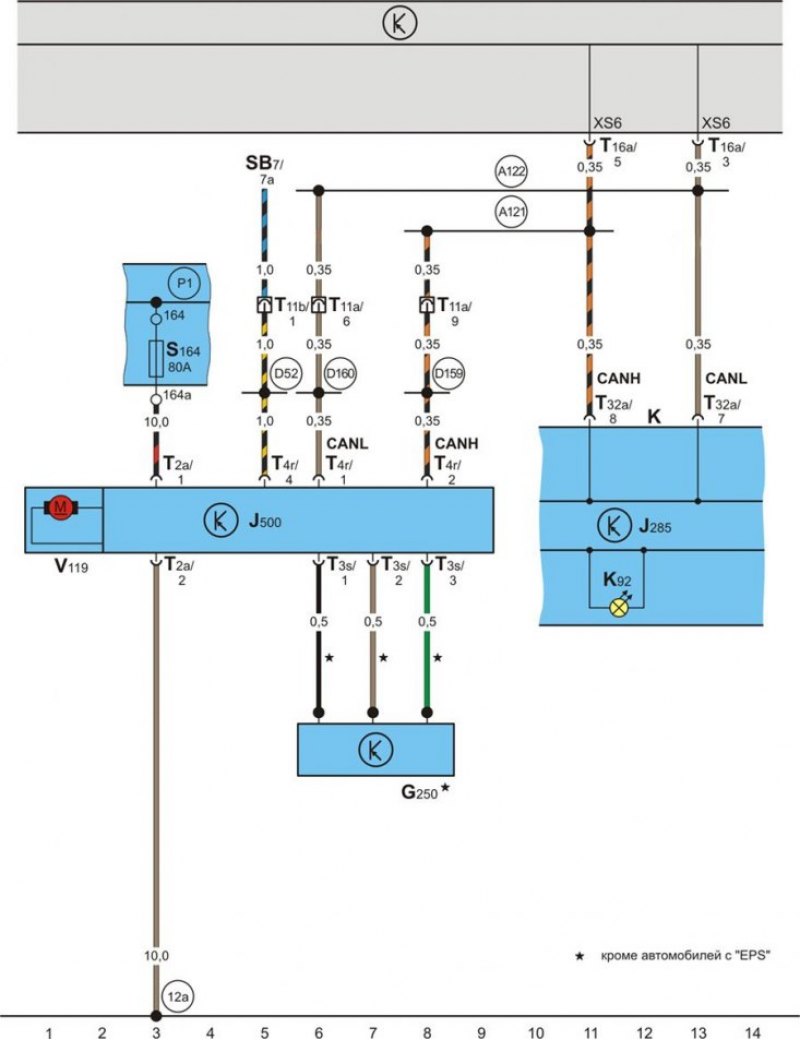

Рулевое управление с усилителем (выпуска с 08.99 г.)
Пояснения к электрическим схемам находятся
здесь →
Символы, встречающиеся на схемах электрооборудования находятся
здесь →
Обозначения элементов в электрических схемах находятся
здесь →
◀ Предыдущая
Шкода Фабия 6Y: Электрические схемы
Следующая ▶
Стеклоподъемник двери переднего пассажира, электроуправляемое наружное зеркало
Наружное зеркало заднего вида двери водителя с электроприводом и обогревом
Центральный блок управления системой Комфорт, элемент двери переднего пассажира
Центральный блок управления системой Комфорт, запирающий элемент двери водителя
Центральный блок управления системой Комфорт, выключатель открытия багажника
Блок управления системой впрыска топлива дизеля, датчик частоты вращения коленвала
Блок управления впрыска топлива дизельного двигателя, датчик температуры топлива
Блок управления 4LV, лямбда-зонд, датчик давления и температуры воздуха
Блок управления 4LV, форсунки, датчик частоты вращения коленчатого вала
Панель приборов, контрольные лампы, датчик масла, топливный насос, датчик скорости
Противотуманные фары (выпуска с 08.99 г.)
Устройство Tempomat (выпуска с 08.99 г.)
Многофункциональный указатель (MFA) (выпуска с 08.99 г.)
Люк в крыше с электроприводом (выпуска с 08.99 г.)
Обогрев сиденья водителя (выпуска с 08.99 г.)
Обогрев сиденья переднего пассажира, блок предохранителей (выпуска с 08.99 г.)
Блок управления кондиционером, вентилятор отопителя, двигатель заслонки воздуха
Блок управления кондиционером, электродвигатель смесительной заслонки
Блок управления кондиционером, регулирующий клапан компрессора кондиционера
Блок управления дополнительным вентилятором, датчик давления кондиционера
