Обогрев сиденья водителя (выпуска с 08.99 г.) [
Skoda Fabia 1
«6Y»
]
Главная
Шкода
Фабия
1999-2007
Электрооборудование
Электрические схемы
0

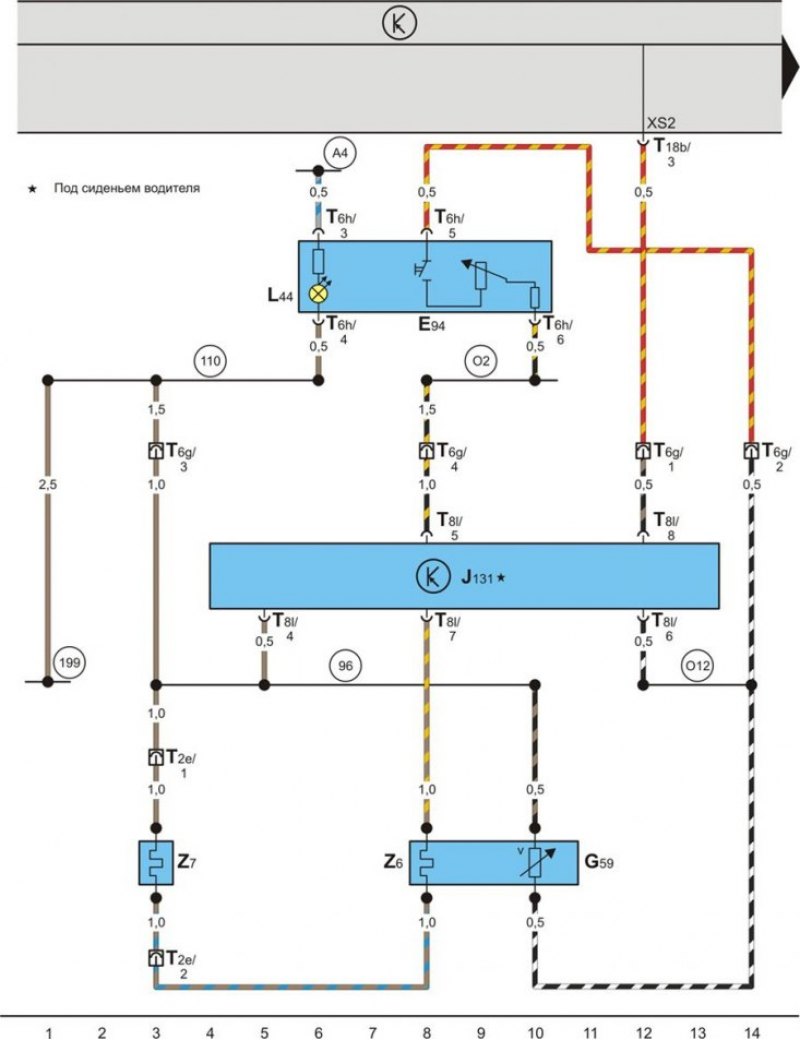

Обогрев сиденья водителя (выпуска с 08.99 г.)
Пояснения к электрическим схемам находятся
здесь →
Символы, встречающиеся на схемах электрооборудования находятся
здесь →
Обозначения элементов в электрических схемах находятся
здесь →
