Автомобили выпуска до 8/99 года, кроме SCENIC
Снятие
1. Снимите фонарь указателя поворота.
2. Снимите решетку радиатора.
3. Отсоедините на тыльной стороне фары все штекеры.
4. Обозначьте положение фары на обоих крепежных уголках К, обведя места посадки головок болтов маркером или фломастером и вывинтите их. Это позволит поставить фары в прежнее положение (см. иллюстрацию).
25.4 Обозначьте положение фары на обоих крепежных уголках К, обведя места посадки головок болтов маркером или фломастером
5. Вывинтите верхний болт L и снимите фару (см. иллюстрацию 25.4). Не потеряйте металлические зажимы, имеющиеся на фаре.
Установка
Для того, чтобы правильно пригнать блок-фару при установке, рекомендуется перед установкой фару и фонарь указателя поворота собрать.
6. Установите фару на место, руководствуясь метками, нанесенными перед вывинчиванием крепежных болтов К (см. иллюстрацию 25.4) и ввинтите болты К.
7. Ввинтите болты (см. иллюстрацию 25.4).
8. Подсоедините штекеры питания и установите на тыльную сторону фары крышку.
9. Подсоедините штекер к электродвигателю гидрокорректора фар.
10. Поставьте на место решетку радиатора.
11. Обратитесь в мастерскую для проверки оптической оси света фар.
Автомобили выпуска с 9/99 года, кроме SCENIC
Указатель поворота и фара у автомобилей этого периода выпуска объединены в один блок.
Снятие
12. Отсоедините провод питания фары.
13. Снимите передний бампер.
14. Вывинтите три болта крепления фары (см. стрелки на иллюстрации).

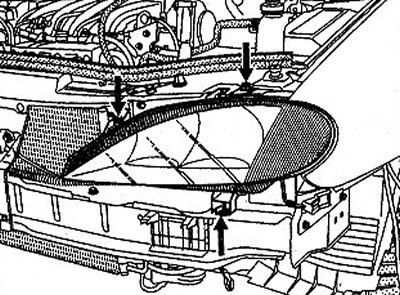

25.14 Вывинтите три болта крепления фары (см. стрелки)
15. Подайте фару вперед и снимите.
Внимание! Рассеиватели фар автомобилей выпуска с 9/99 года выполнены из прозрачной пластмассы, поэтому рассеиватели следует мыть только мыльной водой и хлопчатобумажной салфеткой. Применение чистящих средств на спиртовой основе не допускается.
Установка
16. Поставьте фару на место и закрепите тремя болтами.
17. Поставьте на место передний бампер.
18. Подсоедините провод питания фары.
19. Обратитесь в мастерскую для проверки угла наклона оптической оси фар.
