Фары ближнего и дальнего света
Внимание! Галогенные лампочки дальнего, ближнего света и противотуманных фар наполнены газом и находятся под давлением. Поэтому при работе с ними надевайте защитные очки и рабочие рукавицы во избежание порезов при повреждении лампы.
2. Откройте капот.
Автомобили со сдвоенной блок-фа-рой (парой фар) выпуска с 9/99 года. Сдвоенная блок-фара принципиально отличается от фар с раздельным светом. На тыльной стороне фары имеются две крышки, которые следует отвинтить.
3. Автомобили со сдвоенной блок-фарой выпуска до 8/99 года. Снимите прижим на тыльной стороне фары и снимите крышку (см. стрелку на иллюстрации).
22.3 Снимите прижим на тыльной стороне фары и снимите крышку. Автомобили со сдвоенной блок-фарой выпуска до 8/99 года
4. Замените лампочку дальнего или ближнего света. Для этого снимите пружинный прижим 2 или 5. Фары А и В (дальний и ближний свет) комплектуются лампочками Н1 (см. иллюстрацию).
22.4 Замените лампочку дальнего или ближнего света
5. Отсоедините штекеры 4 или 6 питания лампочки (см. иллюстрацию 22.4).
6. Установите лампочку дальнего или ближнего света так, чтобы выступ на цоколе лампы зашел в паз на патроне. После этого верните пружинный зажим на прежнее место.
7. Подсоедините штекер.
8. Замена лампочек стояночных/парковочных фонарей. Извлеките лампочку 7, удерживая её за цоколь, из отражателя (см. иллюстрацию 22.4).
9. Извлеките лампочку стояночного фонаря из патрона (см. иллюстрацию).
22.9 Извлеките лампочку стояночного фонаря из патрона
10. Поставьте в патрон новую лампочку.
11. Вставьте патрон с новой лампочкой в отражатель и подсоедините штекер.
12. Установите крышку фары и закрепите её зажимом.
13. Автомобили с раздельными фарами. Поверните крышку на тыльной стороне фары на 1/4 оборота и снимите её (см. стрелку на иллюстрации).
22.13 Поверните крышку на тыльной стороне фары на 1/4 оборота и снимите её (см. стрелку). 1 - патрон лампочки указателя поворота
14. Замена лампочек дальнего и ближнего света. Отсоедините штекер, а прижим 4 откиньте вверх (см. иллюстрацию).
22.14 Отсоедините штекер, а прижим 4 откиньте вверх
15. Установите лампочку дальнего или ближнего света так, чтобы выступ на цоколе лампы зашел в паз на патроне. После этого верните пружинный зажим на прежнее место и закрепите.
16. Подсоедините штекер.
17. Замена лампочек стояночных/парковочиых фонарей. Извлеките лампочку 5, удерживая её за цоколь, из отражателя (см. иллюстрацию 22.14).
18. Извлеките лампочку стояночного фонаря из патрона.
19. Поставьте в патрон новую лампочку.
20. Вставьте патрон с новой лампочкой в отражатель и подсоедините штекер.
21. Установите крышку на место, повернув её вправо.
Передний указатель поворота
22. Отсоедините штекер патрона 1 лампочки (см. иллюстрацию 22.13).
23. Поверните патрон лампочки на 1/4 оборота влево и отсоедините его.
[Информация доступна на портале: AutoInstruction]
24. Вдавите лампочку в патрон, поверните влево и извлеките её из патрона.
25. Вставьте в патрон новую лампочку, поверните вправо, чтобы она зафиксировалась. Патрон соедините со штекером.
Боковые повторители поворота
26. Подденьте рассеиватель повторителя плоской отверткой и снимите его (см. иллюстрацию).

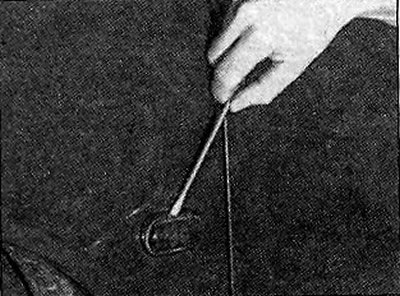

22.26 Подденьте рассеиватель повторителя плоской отверткой и снимите его
Внимание! Будьте осторожны и не повредите при этом лакокрасочное покрытие. Рекомендуется оклеить поверхность вокруг повторителя липкой лентой.
27. Поверните лампочку в патроне рассеивателя на 1 /4 оборота, чтобы она высвободилась, и извлеките её (см. иллюстрацию).
22.27 Поверните лампочку в патроне на 1/4 оборота, чтобы она высвободилась, и извлеките её
28. Установите новую лампочку в патрон.
29. Закрепите патрон с лампочкой в рассеивателе.
30. Поставьте рассеиватель повторителя поворота на место и зафиксируйте его. Перед этим поставьте уплотнительную прокладку.
Противотуманные фары
Все модели, кроме SCENIC
31. Поверните крышку С на тыльной стороне противотуманной фары на 1 /8 оборота влево и снимите её (см. иллюстрацию).
22.31 Поверните крышку С на тыльной стороне противотуманной фары на 1/8 оборота влево и снимите её
А - штекер
В- крепление противотуманных фар
32. Отсоедините штекер С и откиньте зажим (см. иллюстрацию 22.31).
33. Установите лампочку дальнего или ближнего света так, чтобы выступ на цоколе лампы зашел в паз на патроне.
После этого верните пружинный зажим на прежнее место и закрепите.
34. Подсоедините штекер.
Противотуманные фары автомобилей SCENIC
35. Снимите крышку, высвободив её из фиксаторов. Крышка находится в точке А и на иллюстрации не видна (см. иллюстрацию).
22.35 Снимите крышку А, высвободив её из фиксаторов
36. Вывинтите болты 3 и 4 и снимите фару, подав её вперед (см. иллюстрацию 22.35).
37. Отсоедините провод от противотуманной фары.
Замена лампочек противотуманных фар выполняется так же, как и на других моделях. Установка снятой противотуманной фары выполняется в последовательности, обратной снятию.
Боковые задние фары
Все модели, кроме SCENIC
38. Откройте крышку багажника.
39. Отвинтите рычажок 1, вращая его влево, и снимите крышку Р (см. иллюстрацию).

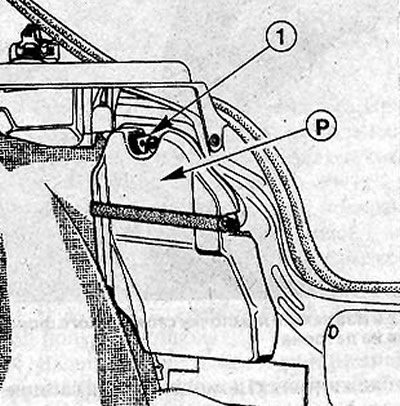

22.39 Отвинтите рычажок 1, вращая его влево, и снимите крышку Р
40. Извлеките опорную пластину лампочек, сжав поводки С (см. иллюстрацию).
22.40 Извлеките опорную пластину лампочек, сжав поводки С
А - штекер питания
В - болты крепления задней фары
41. Надавите на перегоревшую лампочку, поверните её на посадочном месте влево и извлеките.
42. Поставьте новую лампочку и, надавив на неё, поверните вправо, чтобы она зафиксировалась на посадочном месте.
43. Поставьте опорную пластину лампочек фары на место, закройте крышку и навинтите рычажок.
Автомобили SCENIC
44. Откройте крышку 2, повернув запорный рычажок (см. иллюстрацию).
22.44 Откройте крышку 2, повернув запорный рычажок
Внимание! Крышка имеется не у всех автомобилей SCENIC.
45. Высвободите крышку 1 из фиксаторов и снимите её (см. иллюстрацию 22.44).
46. Сожмите поводки опорной пластины лампочек и немного выдвиньте пластину на себя.
47. Надавите на перегоревшую лампочку, поверните её на посадочном месте влево и извлеките (см. иллюстрацию).
22.47 Надавите на перегоревшую лампочку, поверните её на посадочном месте влево и извлеките: 1 - лампочка указателя поворота; 2 - лампочка фонаря заднего хода; 3 - лампочка габарита и стоп-сигнала
Противотуманные фонари
Автомобили с кузовом «купе» и SCENIC
48. Откройте крышку багажника.
49. Извлеките отверткой черную пластмассовую заглушку А на внутренней стороне крышки багажника(см. стрелки на иллюстрации).
22.49 Извлеките отверткой черную пластмассовую заглушку А на внутренней стороне крышки багажника
50. Поверните опорную пластину лампочек влево и извлеките её,
51. Надавите на лампочку, поверните её влево и извлеките.
52. У становите новую лампочку и, надавив на неё, поверните вправо, зафиксировав на монтажном месте.
53. Поставьте опорную пластину лампочек на место и, повернув вправо, зафиксируйте её.
54. Установите на место пластмассовую заглушку.
Дополнительный стоп-сигнал
55. Откройте крышку багажника.
56.Сожмите поводки В и снимите держатель лампочек стоп-сигнала (см. иллюстрацию).
22.56 Сожмите поводки В и снимите держатель лампочек стоп-сигнала:
С - крепежные выступы дополнительного стоп-сигнала
57. Надавите на лампочку, поверните её влево и извлеките.
58. Установите новую лампочку и, надавив на неё, поверните вправо, зафиксировав на монтажном месте.
59. Поставьте опорную пластину лампочек на место и зафиксируйте её.
Фонари освещения номерного знака, плафон освещения салона, фонарь освещения багажника
60. Отсоедините фонарь/плафон, снимите рассеиватель и замените софитную лампочку (см. иллюстрацию). При необходимости почистите контакты софитной лампочки.
22.60 Отсоедините фонарь/плафон, снимите рассеиватепь и замените софитную лампочку
Лампочка для чтения, фонарь освещения вещевого ящика
61. Снимите светильник, поддев его сбоку небольшой отверткой.
62. Поверните патрон лампочки 4 на 1/4 оборота и снимите (см. иллюстрацию).
22.62 Поверните патрон лампочки 4 на 1/4 оборота и снимите
63. Извлеките лампочку и замените её на новую.
64. Поверните патрон лампочки на 1/4 оборота, вставив его в светильник.
