Снятие
1. Снимите защиту правой колесной ниши.
2. Откройте капот и вывинтите болт D крепления заливного патрубка (см. иллюстрацию).

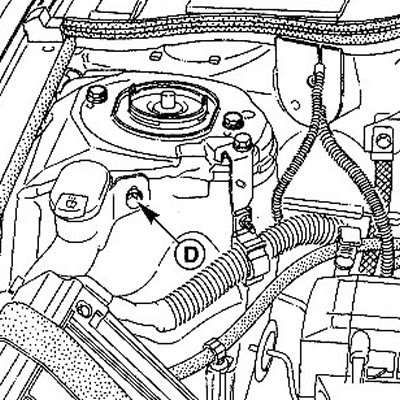

44.2 Откройте капот и вывинтите болт D крепления заливного патрубка
3. Отсоедините провод питания, действуя со стороны колесной арки, и вывинтите болт крепления Е (см. иллюстрацию).
(Первоисточник расположен на портале: Autoinstruction)

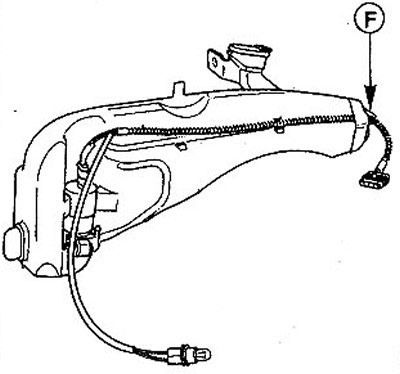

44.3 Отсоедините провод питания, действуя со стороны колесной арки, и вывинтите болт крепления F
4. Обозначьте маркером шланги на патрубках, чтобы потом правильно установить их.
5. Отсоедините шланги от насоса омывателя.
6. Отсоедините штекер от насоса омывателя. Насос омывателя находится в бачке омывателя.
7. Потяните насос под небольшим углом в сторону и извлеките его из бачка.
Установка
8. Установите насос в бачок омывателя.
9. Подсоедините шланги на патрубки насоса, руководствуясь маркировкой, и закрепите их хомутами.
10. Подсоедините многоконтактный штекер.
11. Поставьте бачок омывателя на место и закрепите болтом.
12. Закрепите наливную горловину бачка.
13. Установите на место защиту колесной арки.
Автомобили SCENIC
Снятие и установка бачка омывателя у автомобилей SCENIC выполняется так же, как и у иных моделей. Однако бачок крепится гайкой.
14. Отвинтите гайку О и снимите бачок (см. иллюстрацию).

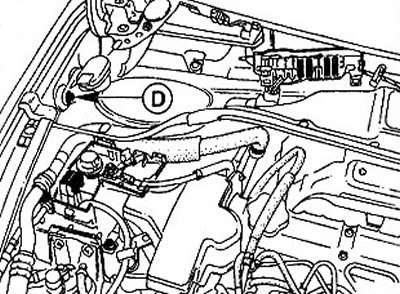

44.14 Отвинтите гайку D и снимите бачок
