Внимание! Порядок снятия и установки электродвигателя приведен на примере моделей с задней откидной дверью. Задняя откидная дверь автомобилей SCENIC и электродвигатель очистителя имеют иной внешний вид, однако процедура снятия такая же, как и у всех моделей с откидной дверью.
Снятие
1. Снимите щеткодержатель.
2. Вывинтите шурупы А крепления внутренней обивки задней двери и, поддев обивку клином, высвободите её из фиксаторов (см. иллюстрацию).

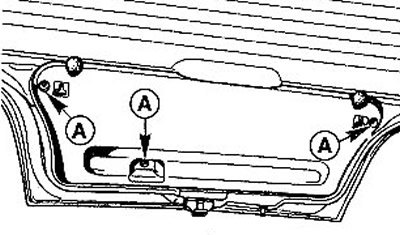

43.2 Вывинтите шурупы А крепления внутренней обивки задней двери и, поддев обивку клином, высвободите её из фиксаторов
3. Автомобили с кузовом «купе» и SCENIC. Снимите колпачок В, отвинтите гайку С, снимите втулку D и прокладку Е (см. иллюстрацию).
43.3 Снимите колпачок В, отвинтите гайку С, снимите втулку D и прокладку Е. Автомобили с кузовом «купе» и SCENIC
Внимание! У автомобилей SCENIC электродвигатель выглядит иначе.
4. Отсоедините многоконтактный штекер А (см. иллюстрацию).

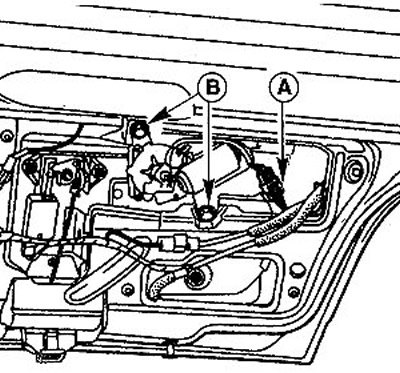

43.4 Отсоедините многоконтактный штекер А
5. Отсоедините электродвигатель вместе с кронштейном крепления, вывинтив болты В (см. иллюстрацию 43.4).
Внимание! У автомобилей SCENIC болты крепления кронштейна располагаются иначе.
Установка
6. Подсоедините многоконтактный штекер.
7. Закрепите электродвигатель очистителя и подсоедините штекер.
8. Автомобили с кузовом «купе» и SCENIC. Установите втулку и уплотнительную прокладку.
9. Навинтите гайку и наденьте колпачок (см. иллюстрацию 43.3).
10. Подсоедините, если устанавливается новый электродвигатель очистителя, клемму провода «массы» (-) отрицательному полюсу аккумулятора. Это необходимо для того, чтобы запустить электродвигатель и установить его в исходное положение.
11. Установите щеткодержатель.
12. Поставьте на место обивку задней откидной двери.
13. Подсоедините клемму провода «массы» (-) к отрицательному полюсу аккумулятора.
14. Настройте часы и запрограммируйте радиоприемник.
