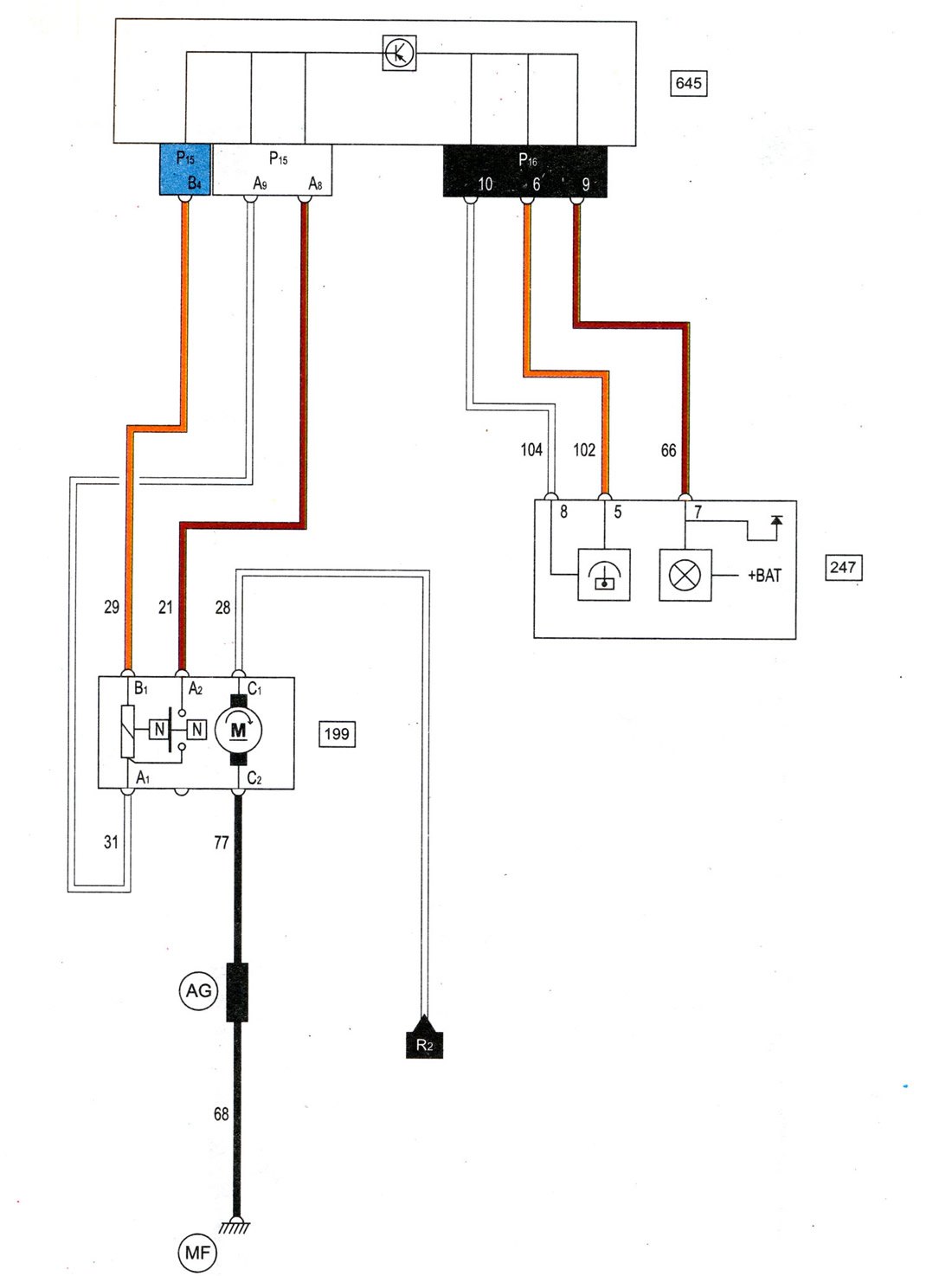

Схема 14. Указатель запаса топлива
Открыть большую картинку в новой вкладке »
Чтение схем и ключ ко всем принципиальным электрическим схемам
здесь →
◀ Предыдущая
Рено Сценик 1: Электрические схемы
Следующая ▶
