Внимание! Обязательно ознакомьтесь с мерами безопасности, касающимися работ с системой надувных подушек безопасности.
Снятие
1. Отсоедините от аккумулятора клемму провода «массы» (-), а полюс аккумулятора заизолируйте. Предварительно ознакомьтесь с требованиями главы «Аккумулятор - снятие и установка».
2. Выждите после отсоединения клеммы провода «массы» (-) от аккумулятора прежде чем приступить к снятию рулевого колеса. Это время необходимо для разрядки конденсаторов блока управления системой подушек и ремней безопасности.
3. Вывинтите на тыльной стороне рулевого колеса два шурупа крепления блока подушки безопасности и откиньте блок в сторону (см. иллюстрацию).

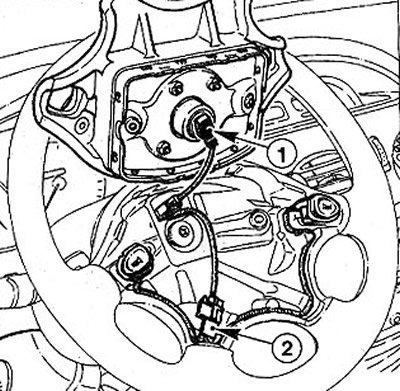

19.3 Вывинтите на тыльной стороне рулевого колеса два шурупа крепления блока подушки безопасности и откиньте блок в сторону
4. Отсоедините на тыльной стороне блока сначала штекер белого цвета I, а затем штекер 2 звукового сигнала (см. иллюстрацию 19.3).
5. Снимите блок надувной подушки безопасности и уложите её пластиной рулевого колеса вверх.
6. Установите рулевое колесо так, чтобы колеса стали для движения по прямой. Извлеките из замка зажигания ключ и зафиксируйте рулевой вал.
7. Закрепите контактный блок (кольцо) под рулевым колесом скотчем в нейтральном положении. Блок вращается вместе с рулевым колесом и подает напряжение на блок подушки безопасности.
8. Отсоедините штекер D подушки безопасности от контактного блока (см. иллюстрацию). У автомобилей с бортовым компьютером дополнительно отсоедините штекер питания блока управления компьютером на рулевом колесе.

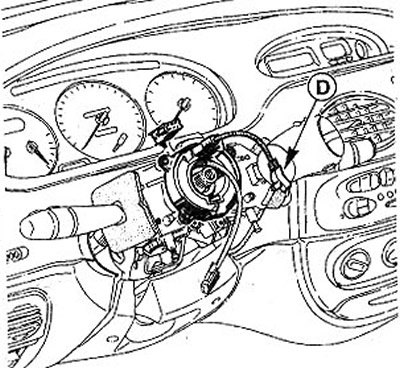

19.8 Отсоедините штекер D подушки безопасности от контактного блока. На иллюстрации показан контактный блок после демонтажа рулевого колеса
9. Вывинтите болт крепления рулевого колеса торцовой головкой Т50 для болтов Тогх.
10. Обозначьте положение рулевого колеса на валу краской или чертилкой.
11. Снимите рулевое колесо. При необходимости ударьте по нему снизу ладоням и.
Внимание! По рулевому валу нельзя бить твердым предметом. Не снимайте и не устанавливайте рулевое колесо с помощью инструментов. Будьте внимательны и не повредите при снятии колеса провода.
Установка
12. Определите нейтральное положение контактного блока, если оно не было зафиксировано скотчем при снятии рулевого колеса. Для этого поверните захват 3 на блоке 2 вправо до того момента, пока не почувствуется достаточное сопротивление (см. иллюстрацию). Затем захват поверните влево, считая обороты. Полученное количество оборотов разделите на два и отверните блок назад на полученное после деления значение. Если на блоке имеются метки 1,то они должны совпасть.

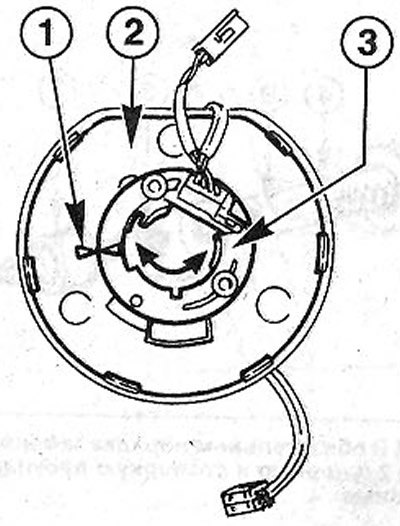

19.12 Поверните захват 3 на блоке 2 вправо до того момента, пока не почувствуется достаточное сопротивление. На иллюстрации показан блок иного автомобиля, а не MEGANE
Внимание! Не допускайте перекручивания контактного блока. Неправильная его установка может стать причиной отказа подушки безопасности.
13. Установите рулевое колесо и контактный блок. Метки, сделанные перед снятием, должны совпасть.
14. Снимите скотч с контактного блока.
15. В обязательном порядке замените на новый болт крепления рулевого колеса. Болт имеет специальный слой и его можно затягивать с нужным усилием только один раз. Затяните болт крепления рулевого колеса динамометрическим ключом с приложением усилия 45 Нм.
Проверка
Внимание! Фирма RENAULT предписывает перед установкой подушки безопасности выполнить проверку системы безопасности контрольно-измерительным прибором XR Bag (Ele 1288).
16. Подсоедините к аккумулятору клемму провода «массы» (-). Сигнальная лампочка подушек безопасности на щитке приборов при отсоединенном белом штекере должна на несколько секунд загореться, а затем перейти нарежим мигания.
17. Выключите зажигание.
18. Подсоедините к белому штекеру контрольно-измерительный прибор XR Bag (Ele 1288).
Источник статьи размещён на портале (AutoInstruction.ru)
19. Включите зажигание. Сигнальная лампочка подушек безопасности должна на несколько секунд загореться, а затем погаснуть. Выждите одну минуту и убедитесь, что лампочка погасла и не загорелась вновь. Это значит, что электроника подушек безопасности в норме и подушку можно устанавливать.
20. Выключите зажигание и отсоедините контрольно-измерительный прибор.
21. Установите блок подушки безопасности на место и подсоедините штекер белого цвета.
22. Подсоедините штекер звукового сигнала и бортового компьютера (если имеется).
23. Закрепите блок подушки безопасности шурупами, действуя с тыльной стороны рулевого колеса. Момент затяжки шурупов 5 Нм.
24. Настройте часы и введите защитный код в радиоприемник.
Внимание! В случае сомнения в правильности центрирования контактного кольца обратитесь в мастерскую RENAULT и там еще раз снимите и установите рулевое колесо.
