Снятие
Внимание! Во избежание сбоя в работе датчика дождя устанавливайте ветровое стекло того же оттенка. Старый датчик дождя должен оставаться на старом ветровом стекле в течение всего времени выполнения операции по замене.
Примечание. При снятии, установке или замене ветрового стекла обязательно заменяйте уплотнитель и установочные подкладки.
Снимите облицовки стоек проема ветрового стекла.
Снимите внутреннее зеркало заднего вида.

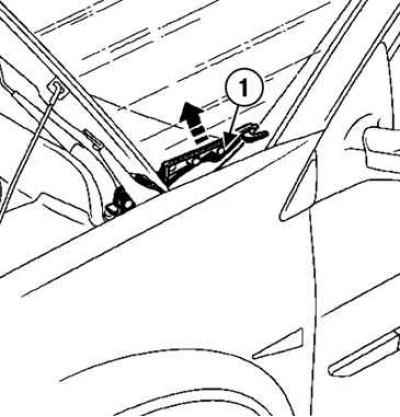

Рис. 8.87. Снятие декоративной накладки: 1 – накладка
Отсоедините декоративную накладку (рис. 8.87).
Снимите уплотнитель и пластмассовые заклепки.
Снимите рычаги стеклоочистителя при помощи специального приспособления (Ele. 1552).
Снимите решетку ниши воздухозабора.

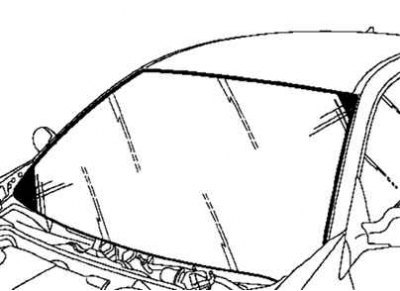

Рис. 8.88. Уплотнитель проема ветрового стекла
Отсоедините уплотнитель проема ветрового стекла (рис. 8.88).
Наклейте защитную ленту по периметрам ветрового стекла обивки крыши.
Установите защитное приспособление (Саг. 1670) на приборную панель.
Прорежьте валик клея.
Снимите стекло.
Установка

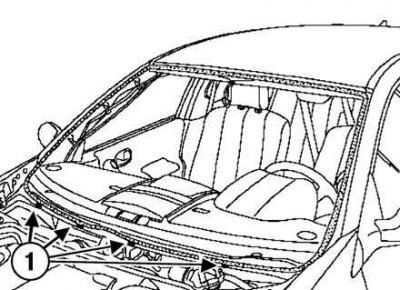

Рис. 8.89. Установка нижних вставок: 1 – вставки
Установите четыре нижние вставки (рис. 8.89).
Натяните новый уплотнитель на ветровое стекло.
Внимание! Для вклейки стекол используйте клей с высоким модулем упругости.
Внимание! Соблюдайте толщину слоя клея.
Соблюдайте значения зазоров и выступания:
- между ветровым стеклом и крышей;
- между ветровым стеклом и стойками проема.
Примечание. Особенности установки решетки ниши воздухозабора:
- - очистите нижнюю часть ветрового стекла;
- - проследите за тем, чтобы фиксаторы решетки ниши воздухозабора не соприкасались с ветровым стеклом.
Примечание. Пластмассовые заклепки и фиксаторы подлежат замене после каждого снятия.
Убедитесь, что электродвигатель находится в положении, соответствующем исходному положению щетки на заднем стекле.
(Перейдите к источнику по ссылке AutoInstruction)
Рис. 8.90. Установка рычагов стеклоочистителя по меткам на ветровом стекле
Установите рычаги стеклоочистителя по меткам на ветровом стекле (рис. 8.90).
Затяните требуемым моментом 21 Н·м гайки крепления рычагов стеклоочистителя.
Внимание! Все работы с датчиком дождя должны производиться в условиях идеальной чистоты: пыль, частицы ветоши могут привести к нарушению работы датчика.
