Снятие
Отключите аккумуляторную батарею. Снимите глушитель шума впуска.
Отсоедините шланг отбора разрежения вакуумного усилителя тормозов 1 (со стороны коллектора).
Снимите:
- лапку крепления 4 разъема кислородного датчика, чтобы облегчить прохождение корпуса воздушного фильтра;
- воздушный фильтр.
Источник статьи доступен на сайте (autoinstruction.ru)

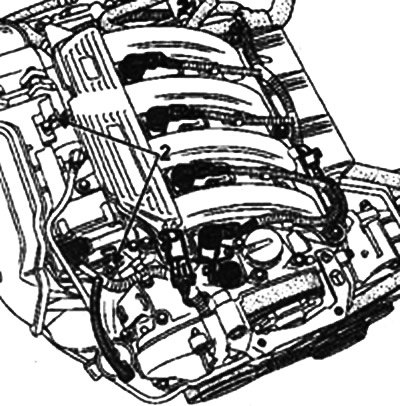

Открутите болты 2 крепления корпуса воздушного фильтра.

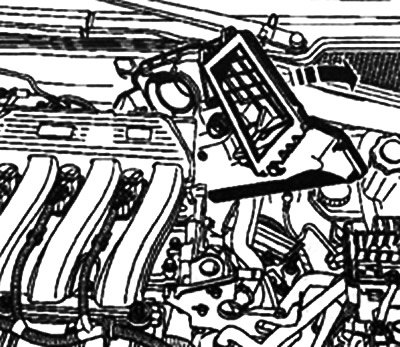

Сдвиньте корпус воздушного фильтра вправо, чтобы извлечь его. Корпус воздушного фильтра может пройти между проемом ветрового окна, двигателем и вакуумным усилителем тормозов.
Установка
Установка производится в порядке, обратном снятию.
Затяните болты крепления, соблюдая момент затяжки.
Примечание. Примите меры предосторожности, чтобы не повредить на впускном коллекторе патрубок отбора разрежения для вакуумного усилителя тормозов. Если патрубок обломан, то коллектор подлежит замене.
