- Выключатель электропривода нескладывающихся наружных зеркал заднего вида.
- Выключатель немультиплексного электропривода нескладывающихся наружных зеркал заднего вида.
- Выключатель мультиплексного электропривода складывающихся электрических зеркал.

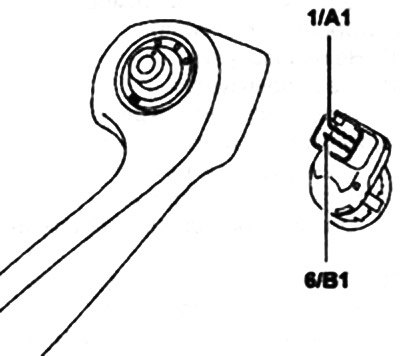

Примечание. Выключатели мультиплексного и немультиплексного электропривода наружных зеркал заднего вида идентичны, однако их электропроводка различается.
Выключатель электропривода нескладывающихся наружных зеркал заднего вида
- А1. Электродвигатель регулировки в вертикальной плоскости левого наружного зеркала заднего вида (контакт ЗВ зеркала).
- А2. «+» до замка зажигания.
- АЗ. Электродвигатель регулировки (в горизонтальной плоскостилевого наружного) зеркала заднего вида.
- А4. Не используется.
- 81. Электродвигатель регулировки (в горизонтальной плоскости правого наружного) зеркала заднего вида.
- 82. Электродвигатель регулировки (8 вертикальной плоскости правого наружного зеркала) зеркала заднего вида.
- 83. «Масса».
- 84. Общий провод электродвигателей.
(Текст взят с портала проекта: www.AutoInstruction.ru)
Управление мультиплексным электроприводом складывающихся наружных зеркал заднего вида (опция: система запоминания регулировок положения водительского места).
- 1. Сигнал электропривода зеркал заднего вида.
- 2. «+» после замка зажигания.
- 3. «Масса».
- 4. Общий провод электродвигателей привода наружных зеркал заднего вида.
- 5. Общий провод электродвигателей привода наружных складывающихся зеркал заднего вида.
- 6. Электродвигатель регулировки в вертикальной плоскости правого наружного зеркала заднего вида.
- 7. Электродвигатель регулировки в вертикальной плоскости левого наружного зеркала заднего вида.
- 8. Электродвигатель регулировки в горизонтальной плоскости правого наружного зеркала заднего вида.
- 9. Электродвигатель регулировки в горизонтальной плоскости левого наружного зеркала заднего вида.
- 10. Не используется.
Выключатель немультиплексного электропривода складывающихся наружных электрических зеркал заднего вида (без системы запоминания положения)
- 1. Общий провод электродвигателей привода наружных зеркал заднего вида (контакт ЗВ).
- 2. «+» после замка зажигания.
- 3. Общий провод электродвигателей привода наружных зеркал заднего вида (контакты 2С).
- 4. «Масса».
- 5. «+» до замка зажигания.
- 6. Электродвигатель регулировки в вертикальной плоскости правого наружного зеркала заднего вида (контакт 2В).
- 7. Электродвигатель регулировки в вертикальной плоскости левого наружного зеркала заднего вида (контакт 2В).
- 8. Электродвигатель регулировки в горизонтальной плоскости правого наружного зеркала заднего вида (контакт 2А).
- 9. Электродвигатель регулировки в горизонтальной плоскости левого наружного зеркала заднего вида (контакт 2А).
- 10. Сигнал электропривода привода левого и правого наружных зеркал заднего вида (контакт ЗС).
Примечание. Подсветка данных выключателей включается при подаче «♦» после замка зажигания (специальная ночная подсветка отсутствует).
