Компоненты переднего бампера
Снятие
Снимите:
- три болта и нижний держатель А нижних элементов защиты переднего крыла;
- болты крепления защиты поддона картера двигателя В (М6 головка 10).

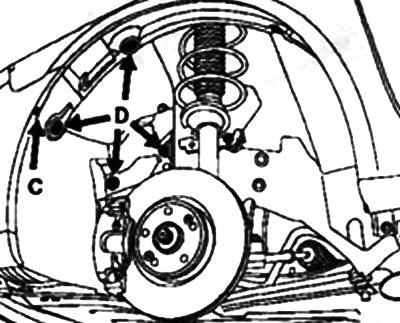

Открутите болты крепления С (торкс Т20). держатели D, затем частично высвободите подкрылок.
Разъедините разъемы Е питания противотуманных фар (если установлены).
Снимите два болта бокового крепления F.
Частично высвободите бампер, отсоедините трубку подвода жидкости к жиклерам омывателей фар G (если установлены).
Снимите бампер (вдвоем с помощником).
Установка
(вдвоем с помощником)
Подсоедините трубку подвода жидкости к жиклерам омывателей фар G (если установлены).
Приложите бампер к поперечине и совместите направляющие с гнездами Н.
Проверьте надежность крепления бампера установочным фиксатором крыла.
Подгонка детали для установки жиклеров омывателей фар
Примечание. Необходимо проделать отверстие в бампере, если в нем расположены жиклеры омывателей фар.
Затем вырежьте по имеющимся меткам (на внутренней стороне бампера).
Снятие крышки жиклера омывателя фары
Отсоедините в точке I.
Для снятия жиклера омывателя фары приподнимите вручную жиклер, затем отсоедините декоративную накладку в точке J.
Снимите два болта крепления К.
Отсоедините трубку подвода жидкости. затем снимите жиклер.
