Подъемная дверь
Снятие/Установка
1. Снимите обивку.
2. Отсоедините электропроводку двери.
3. Снимите газонаполненные упоры
4. Отверните болты крепления А на задней балке крыши (данную операцию нужно выполнять вдвоем).
5. Дверь устанавливается в порядке, обратном снятию. Отрегулируйте зазоры. Величины зазоров указаны в п. 10.14.
6. Регулировка по выступанию выполняется путем изменения положения болтов А в отверстиях под ними.
Распашные двери
Снятие/установка
1. Отверните болты крепления А.
2. Установка двери производится б порядке, обратном снятию, с регулировкой величин зазоров. Величины зазоров указаны в п. 10.14.
3. Регулировка по высоте и выравнивание выполняются при помощи болтов крепления А. Регулировка по наклону выполняется с помощью захвата типа В.Н.А. фирмы Z-International путем подгибки в месте В частей петель, приваренных к задним стойкам кузова.

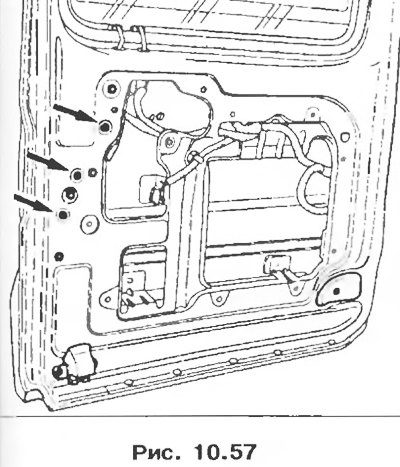

Замок задних дверей
Снятие
1. Снимите обивку двери
2. Снимите стеклоочиститель в сборе.
3. Снимите крепежные винты.
4. Отсоедините тросики привода верхней и нижней защелок.
Двигатель заднего стеклоочистителя
Снятие
1. Снимите обивку двери.
2. Снимите рычаг стеклоочистителя.
 |
 |
1. Снимите крепежный винт В.
2. Отсоедините жгут электропроводки А.

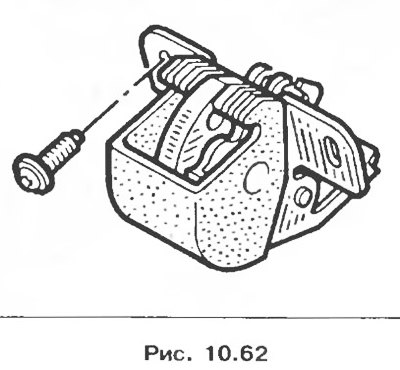

Защелка замка передней двери
Снятие
1. Снимите облицовку замка.
2. Отсоедините тросики.
3. Удалите винты крепления и извлеките узел защелка — тросик.

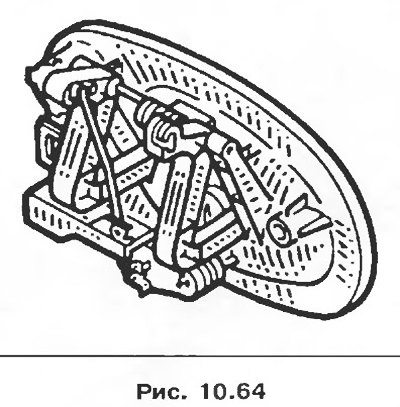

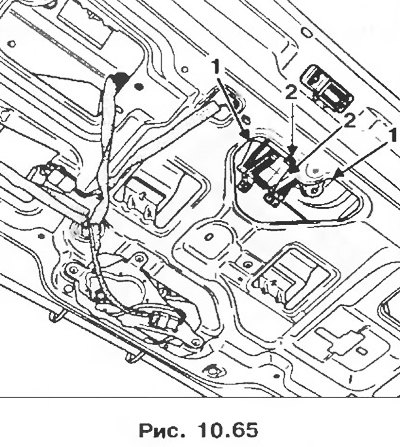

Снятие наружной ручки подъемной двери
1. Снимите обивку двери.
2. Снимите фиксаторы 1.
3. Отсоедините тяги привода 2.

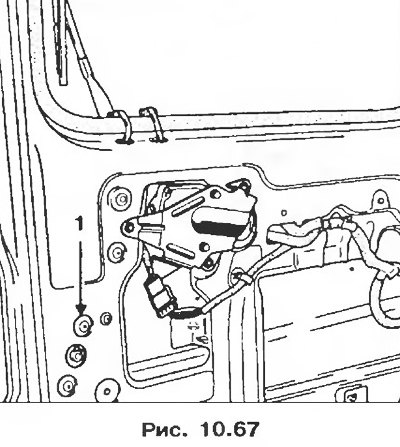

Снятие наружной ручки распашных дверей
1. Снимите обивку двери.
2. Снимите крепежный винт 1.
3. Снимите ручку.
