Снятие
1. Отсоедините аккумуляторную батарею.
2.1. Снятие рулевого колеса (вместе с подушкой безопасности).
Отверните два винта крепления подушки безопасности, расположенные за рулевым колесом. Отсоедините электроразъемы. Снимите подушку безопасности. Снимите болт рулевого колеса (при сборке рулевого колеса этот болт подлежит замене, момент затяжки 45 Нм). Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению.
2.2. Снятие рулевого колеса (без подушки безопасности).
Снимите центральную накладку. Снимите болт рулевого колеса (при сборке рулевого колеса этот болт подлежит замене, момент затяжки 45 Нм). Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению.

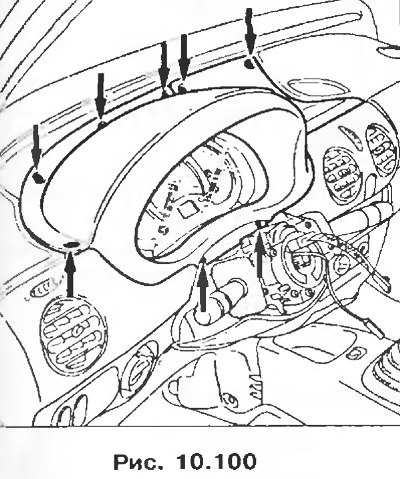

3. Снимите верхний и нижний кожухи (3 винта).
4. Снимите козырек щитка приборов (6 винтов) и козырек приборной панели (2 винта).

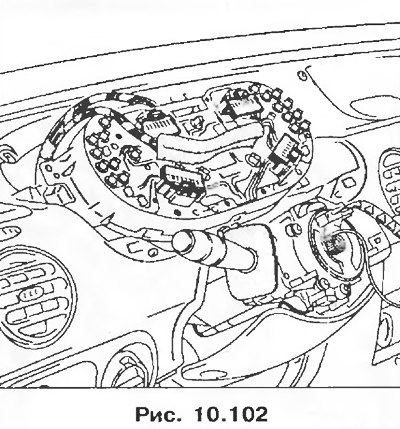

5. Снимите щиток приборов с винта.
6. Отсоедините электроразъемы.
7. Перед снятием комплекта устройств под рулевым колесом автомобиля с подушкой безопасности обязательно отметьте положение вращающихся контактов:
- убедитесь, что колеса установлены в положение прямолинейного движения;
- зафиксируйте ротор вращающегося контакта липкой лентой.
8. Ослабьте винт, затем легким ударом по отвертке разблокируйте конус.
9. Отсоедините электроразъемы.

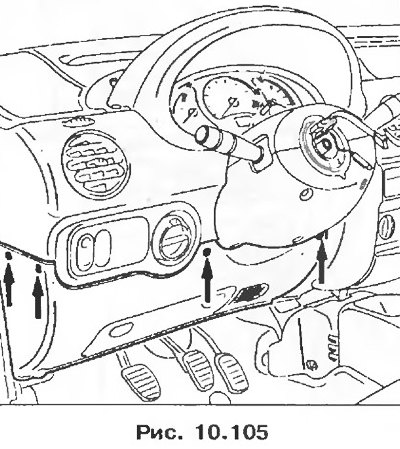

10. Снимите нижний кожух (4 винта).
11. Снимите нижнюю часть приборной панели (4 винта, 2 фиксатора).
12. Снимите панель блока предохранителей (5 винтов).
13. Отсоедините диагностический разъем.
14. Снимите крепежные элементы рулевой колонки (2 болта, 2 гайки).
15. Снимите пепельницу и ее опору.
16. Отсоедините электроразъемы.
(Статья опубликована первоначально здесь: autoinstruction.ru)
17. Снимите блок управления отопителем (2 винта).
18. Снимите декоративную решетку динамика.
19. Снимите фиксаторы панелей приборов.
20. Слегка оттяните панель.
21. Освободите хомуты крепления электропроводов.
22. Отсоедините электроразъемы электрокорректора фар и светоуказательных приборов.
23. Отсоедините оставшиеся электроразъемы.
24. Снимите панель приборов.
Установка
Установка производится в порядке, обратном снятию.
