1 - ТНВД; 2 - ЭБУ системы впрыска; 3 - Датчик давления в топливораспределительной рампе; 4 - Сферическая топливораспределительная рампа; 5 - Датчик температуры топлива; 6 - Регулятор подачи топлива; 7 - Акселерометрический датчик; 8 - Форсунки; 9 - Перепускной клапан; 10 - Электромагнитный клапан рециркуляции отработавших газов; 11 - Датчик давления наддувочного воздуха; 12 - ДМРВ со встроенным датчиком температуры; 13 - Турбокомпрессор; 14 - Датчик положения распределительного вала; 15 - Датчик температуры охлаждающей жидкости; 16 - Датчик верхней мертвой точки; 17 - Блок пред- и послепускового подогрева; 18 - Электромагнитный к лапан ограничения давления наддува (только на двигателе К9К 796); 19 - Датчик положения педали управления подачей топлива

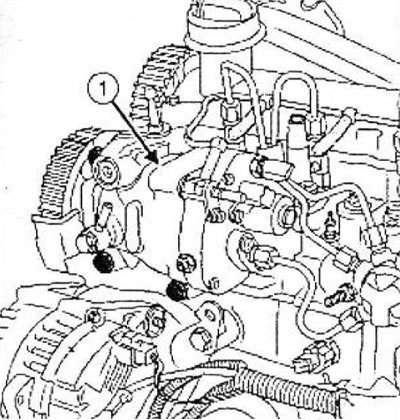

1 - ТНВД |

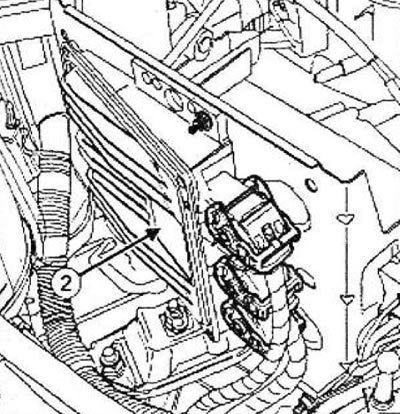

2 - ЭБУ системы впрыска |

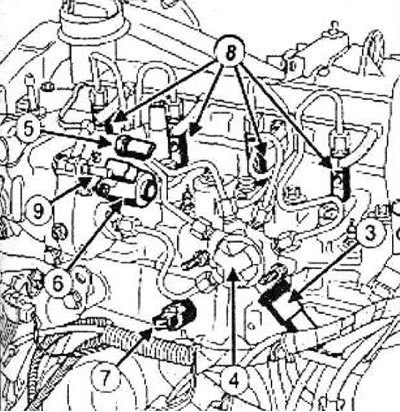

3 - Датчик давления в топливораспределительной рампе; 4 - Сферическая топливораспределительная рампа; 5 - Датчик температуры топлива; 6- Регулятор подачи топлива; 7 - Акселерометрический датчик; 8 - Форсунки; 9 - Перепускной клапан |

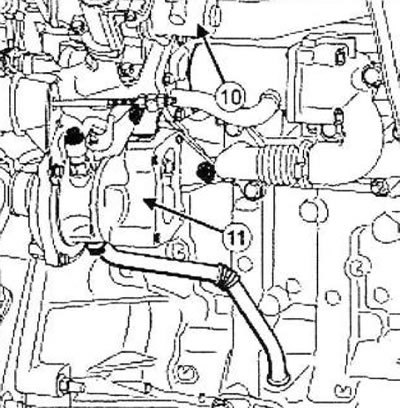

10 - Электромагнитный клапан рециркуляции отработавших газов; 11 - Турбокомпрессор |

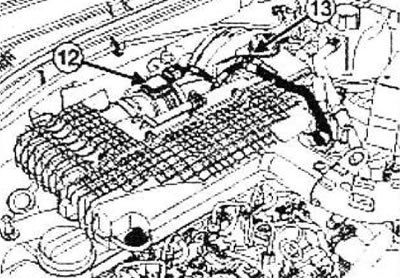

12 - ДМРВ со встроенным датчиком температуры; 13 - Датчик давления наддувочного воздуха |

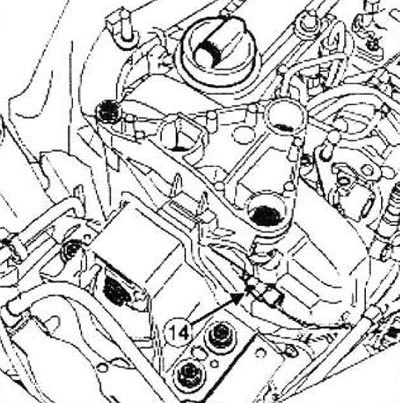

14 - Датчик положения распределительного вала |

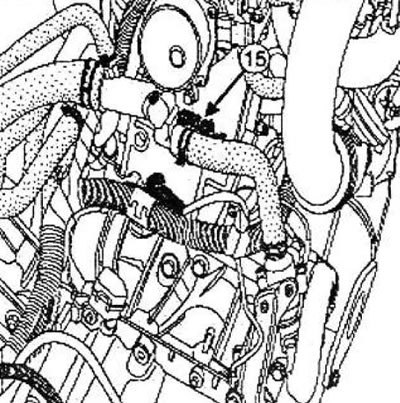

15 - Датчик температуры охлаждающей жидкости |

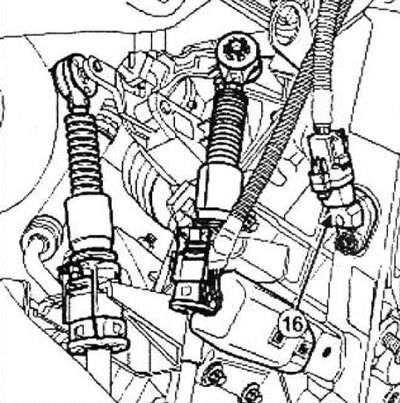

16 - Датчик верхней мертвой точки |

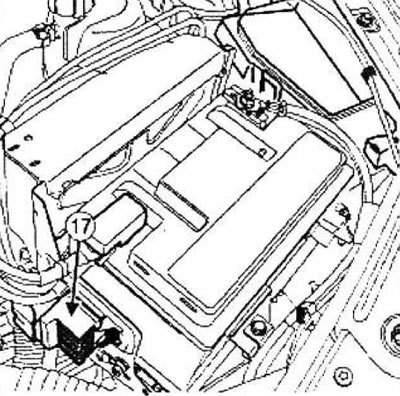

17 - Блок пред- и послепускового подогрева |

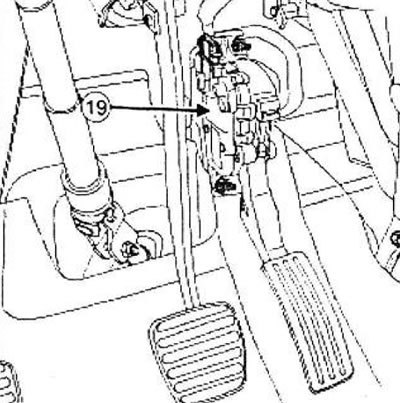

19 - Датчик положения педали управления подачей топлива |
