Снятие
При замене щитка приборов прочитайте указания счетчика пробега на щитке приборов и запишите их в сервисную книжку.
Выключите зажигание.
Отверните два нижних винта крепления (1).
Отсоедините:
- нижний подрулевой облицовочный кожух в направлении стрелки (2),
- верхний подрулевой кожух.
Отсоедините центральную облицовку (3) начиная с нижней части.
Отсоедините облицовки (4).
Отверните винты (5) крепления балки щитка приборов.

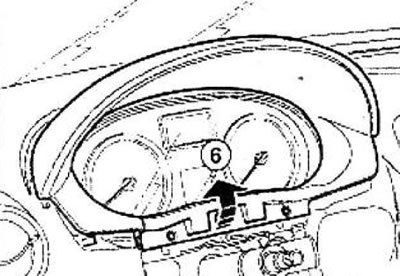

Отсоедините рамку щитка приборов в точке (6) и (7).
 |
 |
Отверните винты (8) крепления щитка приборов.
Посмотрите оригинал на портале: autoinstruction.ru
Отсоедините щиток приборов.
Разъедините разъемы щитка приборов.
Установка
Соедините разъемы щитка приборов.
Закрепите держателями щиток приборов.
Заверните болты крепления щитка приборов
Закрепите рамку щитка приборов.
Заверните болты рамки щитка приборов.
Защелкните:
- облицовки,
- центральную облицовку.
- верхний подрулевой кожух,
- нижний облицовочный кожух.
Заверните два нижних болта крепления.
Проверка после ремонта
Включите зажигание.
Проверьте работу щитка приборов.
Установите текущее время на часах.
