| Моменты затяжки | |
| Штуцер трубопровода высокого давления на рулевом механизме | 21 Нм |
| Болты крепления трубопровода высокого давления на коробке передач | 21 Нм |
| Штуцер трубопровода высокого давления на узле насоса гидроусилителя рулевого управления | 21 Нм |
| Болт крепления трубопровода высокого давления на насосе гидроусилителя рулевого управления | 21 Нм |
| Штуцер трубопровода высокого давления на насосе гидроусилителя рулевого управления | 21 Нм |
| Болт крепления трубопровода высокого давления на насосе гидроусилителя рулевого управления | 21 Нм |
| Штуцер трубопровода низкого давления на рулевом механизме | 21 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите:
- верхнюю крышку двигателя,
- защитный экран.
1 - Трубопровод низкого давления между насосом гидроусилителя рулевого управления и бачком
Модели с отопителем
С помощью шприца удалите жидкость из бачка насоса гидроусилителя рулевого управления.
2 - Трубопровод высокого давления между насосом гидроусилителя рулевого управления и рулевым механизмом
Модели с отопителем
Пережмите зажимом подводящий трубопровод насоса гидроусилителя рулевого управления
Модели с кондиционером
С помощью шприца удалите жидкость из бачка насоса гидроусилителя рулевого управления.
Снимите передний бампер.
Все модели
Снимите:
- левое переднее колесо,
- левый передний подкрылок.
3 - Трубопровод низкого давления между насосом гидроусилителя рулевого управления и бачком
Модели с отопителем
Пережмите зажимом подводящий трубопровод насоса гидроусилителя рулевого управления
Модели с кондиционером
С помощью шприца удалите жидкость из бачка насоса гидроусилителя рулевого управления.
Снимите:
- левое переднее колесо,
- левый передний подкрылок.
1 - Трубопровод низкого давления между насосом гидроусилителя рулевого управления и бачком
Модели с отопителем

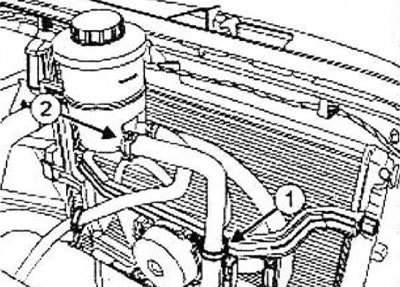

Отсоедините трубопровод низкого давления в точке (1).
Ослабьте затяжку хомутов (2) с помощью приспособления (Mot 1448).
Отсоедините трубопровод низкого давления от насоса гидроусилителя рулевого управления и бачка.
Снимите трубопровод низкого давления.
2 - Трубопровод высокого давления между насосом гидроусилителя рулевого управления и рулевым механизмом
Модели с отопителем
Снимите:
- болт (3) крепления трубопровода высокого давления на насосе гидроусилителя рулевого управления,
- штуцер (4) трубопровода высокого давления.
Отсоедините трубопровод высокого давления от насоса усилителя рулевого управления.
Модели с кондиционером
Снимите:

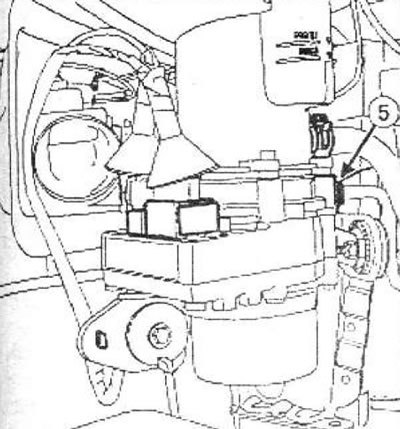

- болт (5} крепления трубопровода высокого давления на насосе гидроусилителя рулевого управления,
- трубопровод высокого давления с электронасоса гидроусилителя рулевого управления.
Первоисточник расположен на портале AutoInstruction
Снимите:

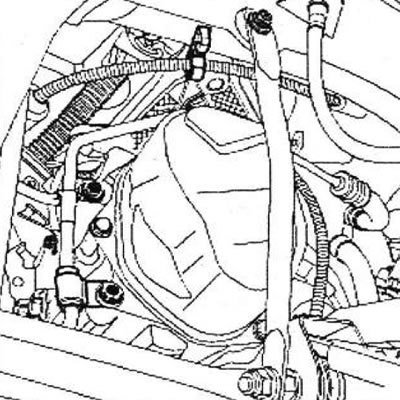

- болт крепления трубопровода высокого давления (6) на маятниковой опоре коробки передач,
- болт (7) крепления трубопровода высокого давления к коробке передач,
- болты крепления теплового экрана рулевого механизма,
- тепловой экран.
Снимите:

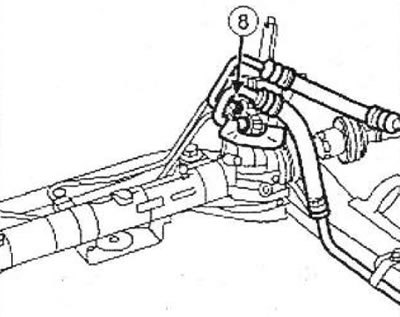

- штуцер (8) крепления трубопровода высокого давления на рулевом механизме,
- трубопровод высокого давления между насосом гидроусилителя рулевого управления и рулевым механизмом.
3 - Трубопровод низкого давления между усилителем рулевого управления и бачком
Модели с отопителем

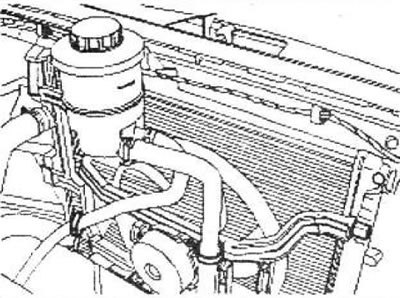

Отсоедините трубопровод низкого давления в точке (9).
Снимите:
- хомут (10) с помощью приспособления (Mot. 1448),
- трубопровод низкого давления с бачка.
Модели с кондиционером
Снимите:

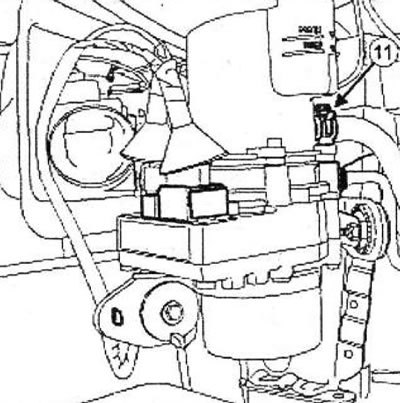

- хомут (11) с помощью приспособления (Mot. 1448),
- трубопровод низкого давления с бачка.

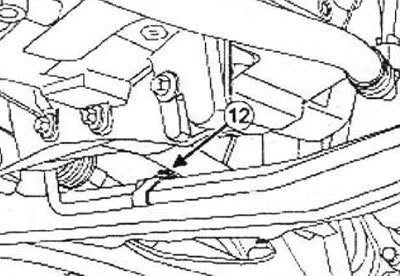

- болт зажима трубопровода низкого давления (12) на подрамнике,
- болты крепления теплового экрана,
- тепловой экран.
 |
 |
Снимите:
- штуцер (13) крепления трубопровода низкого давления на рулевом механизме,
- трубопровод низкого давления между бачком гидроусилителя рулевого управления и рулевым механизмом.
Установка
Всегда заменяйте уплотнительные кольца трубопроводов гидроусилителя рулевого управления.
1 - Трубопровод низкого давления между усилителем рулевого управления и бачком
Установите:
- трубопровод низкого давления между насосом гидроусилителя рулевого управления и бачком,
- держатели с помощью приспособления (Mot. 1448).
Установите трубопровод низкого давления в блок электровентиляторов.
2 - Трубопровод высокого давления между насосом гидроусилителя рулевого управления и рулевым механизмом
Установите:
- трубопровод высокого давления между насосом гидроусилителя рулевого управления и рулевым механизмом,
- штуцер крепления трубопровода высокого давления на рулевом механизме.
Затяните требуемым моментом штуцер трубопровода высокого давления на рулевом механизме (21 Нм).
Заверните болты крепления трубопровода высокого давления к коробке передач.
Затяните требуемым моментом болты крепления трубопровода высокого давления на коробке передач (21 Нм).
Модели с кондиционером
Установите:
- трубопровод высокого давления на электронасосе гидроусилителя рулевого управления,
- болт крепления трубопровода высокого давления н а электронасосе гидроусилителя рулевого управления.
Затяните требуемым моментом:
- штуцер трубопровода высокого давления на узле насоса гидроусилителя рулевого управления (21 Нм),
- болт крепления трубопровода высокого давления на насосе гидроусилителя рулевого управления 21 Нм).
Модели с отопителем
Установите:
- штуцер трубопровода высокого давления на насос гидроусилителя рулевого управления,
- болт крепления трубопровода высокого давления на насосе гидроусилителя рулевого управления.
Затяните требуемым моментом:
- штуцер трубопровода высокого давления на насосе гидроусилителя рулевого управления (21 Нм),
- болт крепления трубопровода высокого давления на насосе гидроусилителя рулевого управления (21 Нм).
3 - Трубопровод низкого давления между бачком гидроусилителя рулевого управления и рулевым механизмом
Установите:
- трубопровод низкого давления между бачком гидроусилителя рулевого управления и рулевым механизмом,
- штуцер крепления трубопровода низкого давления на рулевом механизме.
Затяните требуемым моментом штуцер трубопровода низкого давления на рулевом механизме (21 Нм).
Установите:
- трубопровод низкого давления на бачок,
- хомут при помощи приспособления (Mot. 1448).
Модели с отопителем
Установите трубопровод низкого давления в блок электровентиляторов.
Установите:
- левый передний подкрылок,
- передний бампер,
- левое переднее колесо,
- защиту поддона картера двигателя,
- верхнюю крышку двигателя.
Снимите зажим.
Заправьте систему гидроусилителя рулевого управления маслом ELF RENAULT MATIC D2.
Удалите воздух из системы, поворачивая рулевое колесо из одного крайнего положения в другое сначала при неработающем двигателе.
Удалите воздух из системы, поворачивая рулевое колесо из одного крайнего положения в другое при работающем двигателе.
При необходимости приведите в норму уровень рабочей жидкости в бачке гидроусилителя рулевого управления.
Убедитесь в отсутствии подтекания топлива.
