| Момент затяжки | |
| Верхний болт крепления направляющего пальца | 34 Нм |
| Тормозной шланг на скобе | 17 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Установите приспособление приспособление для удержания педали в нажатом состоянии
на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.
Разблокируйте рулевое колесо.
Снимите переднее колесо с соответствующей стороны.
Отсоедините тормозной шланг от скобы переднего тормоза.
Снимите тормозные колодки.

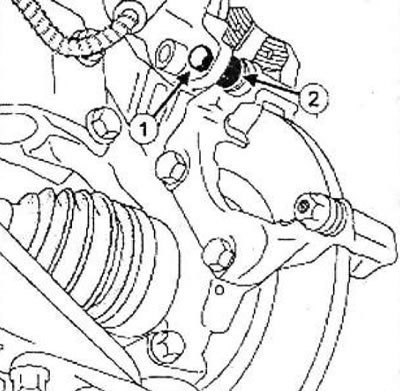

Отверните верхний болт (1) крепления направляющего пальца, удерживая от проворачивания гайку (2).
Снимите:
- скобу переднего тормоза от тормозного шланга,
- скобу переднего тормоза.
Установка
Проверьте состояние чехла и поршня тормозного цилиндра.
Замените дефектные детали.
Очистите с помощью металлической щетки и очистителя тормозов:
- направляющие колодок,
- тормозные скобы.
При каждом снятии обязательно замените болты крепления направляющих пальцев.
Полностью вверните тормозной шланг, вращая скобу тормоза вручную.
Оригинал расположен на ресурсе [Autoinstruction.ru]
Заверните верхний болт крепления направляющего пальца.
Затяните требуемым моментом верхний болт крепления направляющего пальца (34 Нм).
Установите тормозные колодки.
Затяните требуемым моментом тормозной шланг на скобе (17 Нм).
Снимите приспособление приспособление для удержания педали в нажатом состоянии.
Удалите воздух из тормозной системы.
Установите соответствующее переднее колесо.
Ремонт
Установите автомобиль на двухстоечный подъемник.
Установите приспособление для удержания педали в нажатом состоянии на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.
Снимите:
- переднее колесо,
- скобу переднего тормоза.

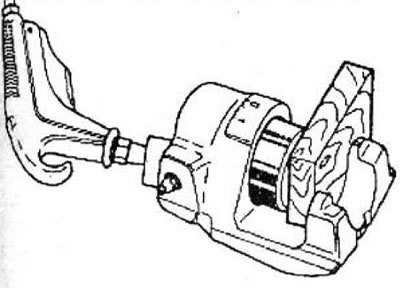

Вытолкните поршень из цилиндра, нагнетая струю сжатого воздуха через отверстие для впуска воздуха, предварительно вставив деревянную подкладку между скобой и поршнем, чтобы избежать повреждения поршня. Любые повреждения юбки поршня делают его непригодным для дальнейшего использования.
Снимите защитный колпачок.

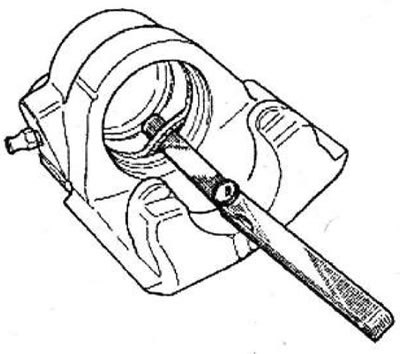

С помощью гибкой пластинки с закругленной кромкой (например, щупа) извлеките из канавки цилиндра уплотнительное кольцо прямоугольного сечения.
Очистите детали спиртом-денатуратом.
