Модель Astra

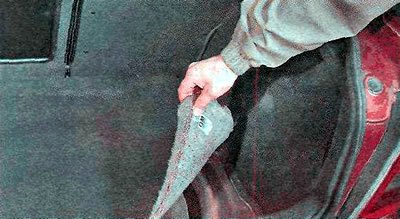

Запасное колесо и домкрат расположены в нише под обивкой пола багажного отделения. Для доступа к ним необходимо поднять обивку пола багажного отделения.

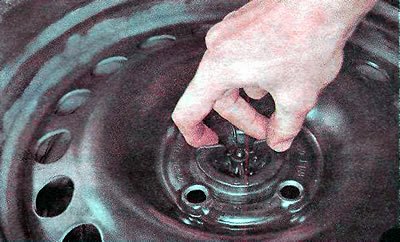

Отвернуть пластиковую гайку крепления запасного колеса.

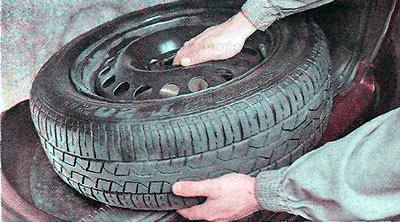

Извлечь колесо из ниши багажника.

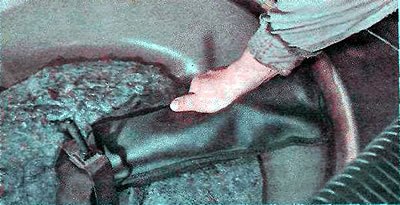

Замечание. Комплект инструментов и домкрат расположены в специальном чехле под запасным колесом.
Модель Zafira
Домкрат и комплект инструментов расположены в специальной нише в багажном отделении, а запасное колесо под днищем багажного отделения автомобиля.

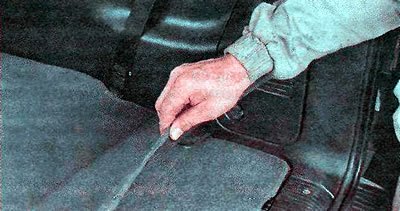

Для доступа к комплекту инструментов и для извлечения запасного колеса необходимо поднять декоративный коврик багажного отделения...

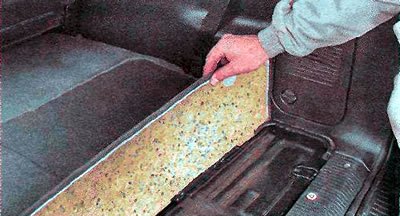

...откинуть шумоизоляцию багажного отделения...

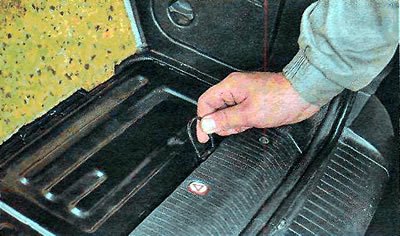

...откинуть назад петли для фиксации груза с правой и аналогично с левой стороны...

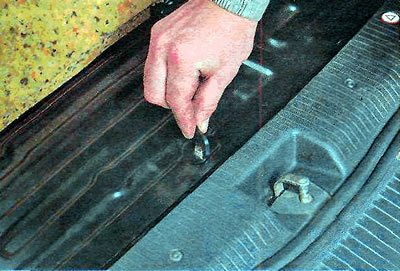

...повернуть фиксатор против часовой стрелки...

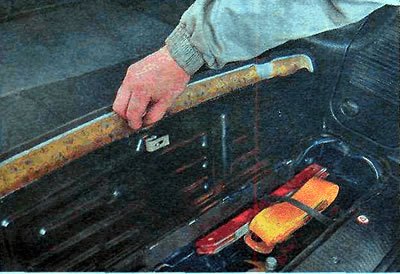

...и открыть крышку ниши для инструмента.

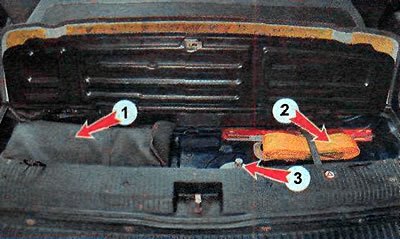

В нише расположены комплект инструментов 1, дополнительные принадлежности 2 и болт механизма фиксации запасного колеса 3.

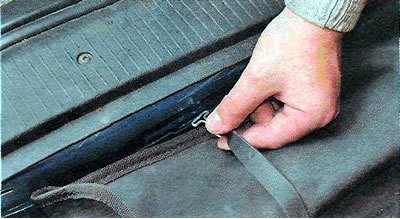

Для извлечения комплекта инструментов необходимо отстегнуть фиксирующую ленту...

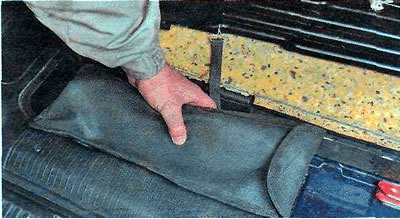

...и извлечь инструментальную сумку.

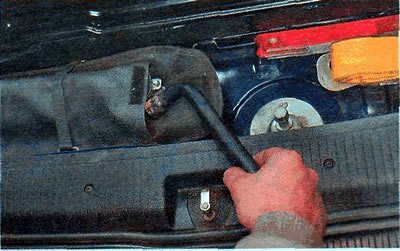

Для извлечения запасного колеса необходимо извлечь баллонный ключ...

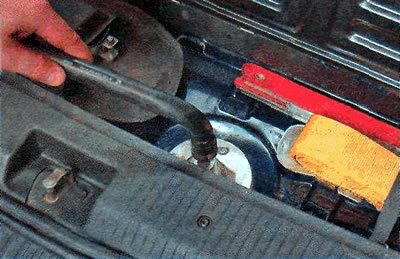

...и при помощи него, вращая против часовой стрелки до упора болт механизма фиксации, опустить вниз держатель запасного колеса.

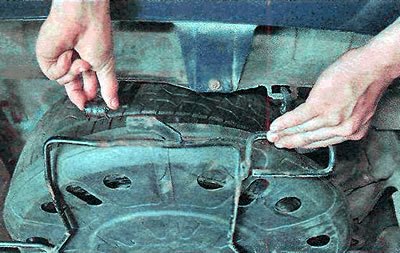

Затем необходимо слегка приподнять держатель вверх и вывести из зацепления с ним скобу фиксатора...

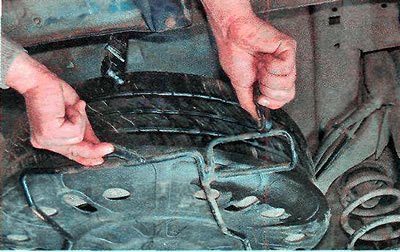

...отсоединить от держателя предохранительный трос...

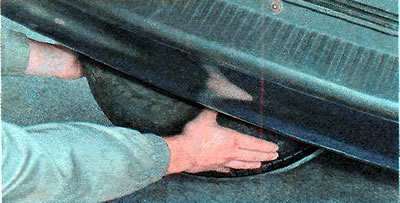

...и, опустив держатель на землю, извлечь запасное колесо вместе с грязезащитным поддоном.
