Замечание. Выполнение операции показано на примере замены бампера модели Astra. На модели Zafira операция выполняется аналогично.
Замена нижней части декоративной накладки
Замечание. Нижняя часть накладки бампера состоит из двух частей. Выполнение операции показано на левой половине. Замена правой половины выполняется аналогично.
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

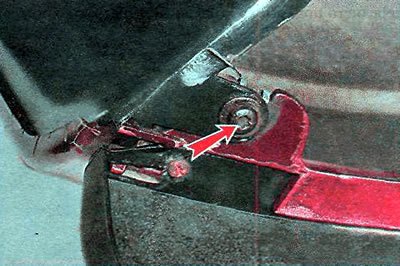

2. Крестовой отверткой выворачиваем винт бокового крепления нижней части накладки переднего бампера с левой стороны.

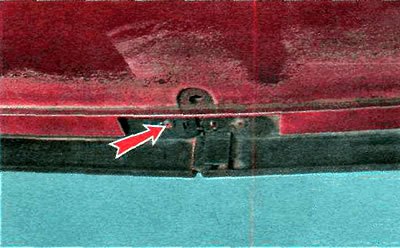

3. Крестовой отверткой отворачиваем левый болт центрального крепления.

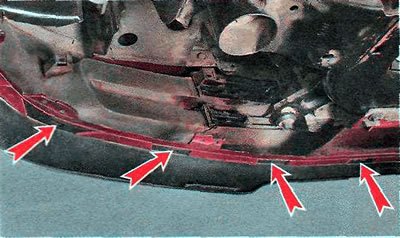

4. Поочередно при помощи тонкой шлицевой отвертки выводим четыре держателя накладки бампера из зацепления с его нижней частью.

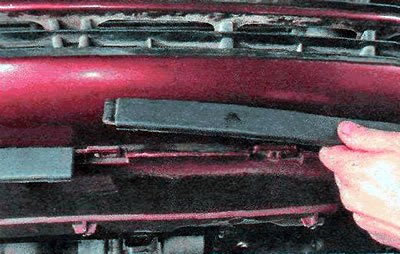

5. Снимаем нижнюю левую часть накладки бампера.
6. Устанавливаем детали в обратной последовательности.
Замена декоративной накладки и усилителя
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Открываем капот.

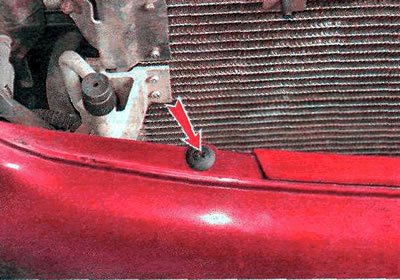

3. Крестовой отверткой выворачиваем фиксатор и извлекаем правый верхний держатель накладки переднего бампера.
Аналогичным образом извлекаем левый верхний держатель.
4. Отворачиваем крепления левого и правого подкрылков к бамперу (см. «Подкрылок переднего крыла — снятие и установка»).

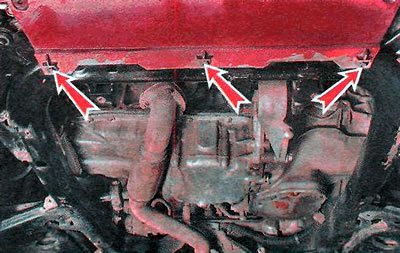

5. Крестовой отверткой выворачиваем фиксаторы и извлекаем три нижних держателя накладки переднего бампера.
6. Если установлены противотуманные фары, отсоединяем от них колодки жгута проводов (см. «Противотуманная фара — замена лампы»).

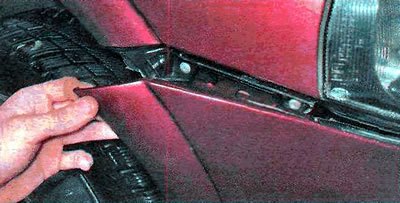

7. Преодолевая сопротивление фиксаторов, немного отводим боковые части накладки бампера в сторону.

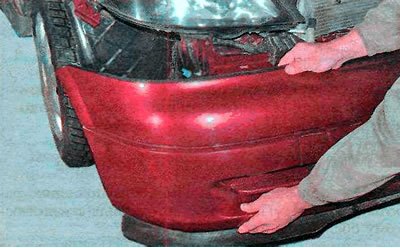

8. Потянув вперед, снимаем накладку переднего бампера.

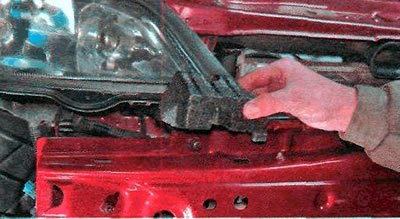

9. При необходимости замены усилителя снимаем пенопластовые вставки с правой...

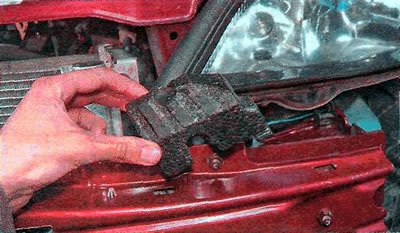

...и левой стороны.
Источник доступен на веб-сайте [Autoinstruction]

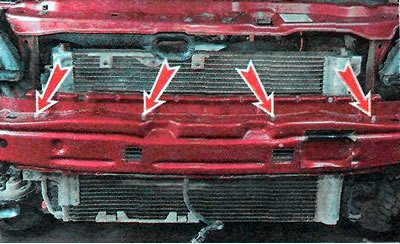

10. Отсоединяем от усилителя четыре держателя жгута проводов.

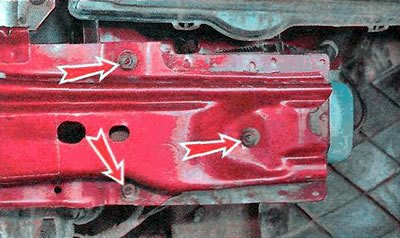

11. Ключом на 13 мм отворачиваем три гайки крепления усилителя переднего бампера с левой и аналогично с правой стороны.

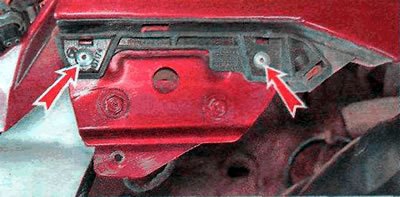

12. При необходимости сверлом диаметром 10 мм высверливаем две заклепки и снимаем боковые кронштейны.
13. Устанавливаем детали в обратной последовательности. Перед установкой проверяем состояние фиксаторов и держателей.
