Примечание. Следующая операция включает две процедуры:
- Заправка трансмиссионным маслом при выключенном двигателе после выполнения ремонтных работ на коробке передач, снятии и установке/замене коробки передач или приводных валов. После заправки трансмиссионного масла необходимо проверить его уровень при работающем двигателе.
- Проверка уровня трансмиссионного масла при работающем двигателе.
Проверка
Примечание.
- Проверка уровня трансмиссионного масла должна проводиться в сочетании с проверкой температуры трансмиссионного масла при помощи диагностического прибора.
- После выполнения ремонтных работ или после потери трансмиссионного масла по какой-либо причине необходимо откорректировать его уровень. Убедиться в том, что для заправки автоматической коробки передач используется рекомендуемое трансмиссионное масло.
1. Необходимо соблюсти следующие условия для проведения проверки уровня трансмиссионного масла:
- Автомобиль должен находиться на ровной поверхности.
- Рычаг селектора в положении «Р».
- Двигатель выключен.
- Подсоединен диагностический прибор.
- Удалены коды неисправностей из памяти электронной системы управления.

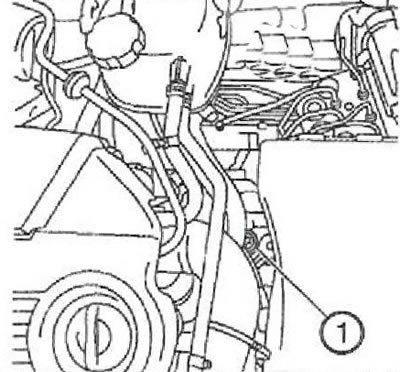

2. Извлечь пробку заправочного отверстия коробки передач (1).
Примечание.
- Если необходима только проверка уровня трансмиссионного масла, выполнять процедуры начиная с пункта 13.

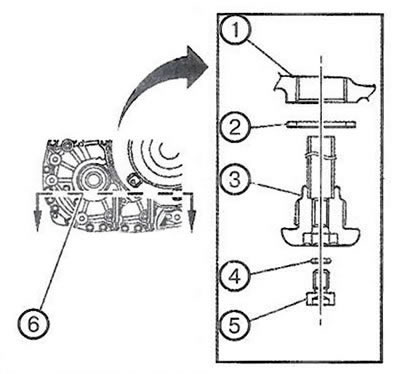

- Не вывинчивать уровневую трубку (3) для проверки уровня трансмиссионного масла. После вывинчивания болта проверочного отверстия (5) с уплотнением (4), масло должно начать сочиться через уровневую трубку, если его уровень (6) соответствует норме и достигает верхнего края уровневой трубки.
- Уровневая трубка вывинчивается только при необходимости слива трансмиссионного масла из коробки передач (1). В этом случае уплотнение (2) на уровневой трубке должно быть заменено новым.
3. Предварительно заправить трансмиссионное масло для автоматических коробок передач (ATF) при замене коробки передачи или после выполнения ремонтных работ (двигатель должен быть выключен). Поместить под коробку передач поддон для сбора жидкости.
4. Поднять и зафиксировать автомобиль.
5. Выкрутить проверочный болт (5) из уровневой трубки.
6. Установить новое уплотнительное кольцо (4).
7. Опустить автомобиль.
8. Добавить трансмиссионное масло так, чтобы оно начало вытекать через уровневую трубку.
Источник статьи доступен на портале AutoInstruction.ru
9. Поднять автомобиль.
10. Установить проверочный болт уровня и затянуть моментом 8 Нм.
11. Опустить автомобиль.
12. Долить в коробку передач еще 0,4 л трансмиссионного масла ATF.
13. Проверить и откорректировать уровень трансмиссионного масла при работающем двигателе.
Примечание. Для корректной проверки уровня трансмиссионного масла при работающем двигателе необходимо, чтобы температура трансмиссионного масла составляла 70-80°С.
14. Запустить двигатель и оставить работать до завершения проверки.
15. Нажав педаль тормоза, переместить рычаг селектора из положения «Р» в «D» и обратно в «Р». Оставлять рычаг селектора в каждом положении как минимум на две секунды. Повторить процесс дважды.
16. Проверить температуру трансмиссионного масла при помощи диагностического прибора.
17. Поднять автомобиль и отвернуть болт отверстия для проверки уровня.
18. Дать стечь трансмиссионной жидкости, чтобы её струйка иссякла до капель. Если жидкость не вытекает, долить некоторое её количество до необходимого уровня.
19. Установить болт отверстия для проверки уровня с новым уплотнительным кольцом и затянуть моментом 8 Нм.
20. Опустить автомобиль.
21. Долить в коробку передач 0,4 л трансмиссионного масла ATF.
22. Выключить двигатель.
23. Установить пробку заправочного отверстия коробки передач с новым уплотнительным кольцом и затянуть моментом 40 Нм.
