Примечание. Процедура приведена на примере двигателя 1.7 л.
1. Открыть капот.
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Отцепить кронштейн блока управления двигателем от полки аккумуляторной батареи.

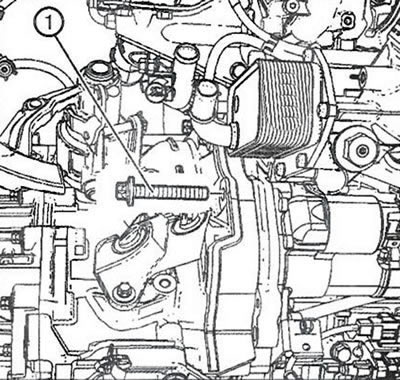

4. Отвернуть болт стартера (1).
5. Поднять и зафиксировать автомобиль.
6. Снять патрубок датчика давления выхлопных газов с сажевого фильтра.
7. Отвернуть гайку (4) и снять положительный кабель стартера и генератора (3).
8. Отвернуть болт (1) и снять положительный кабель стартера (2).
9. Отвернуть гайку (5) и снять кабель массы стартера (6).

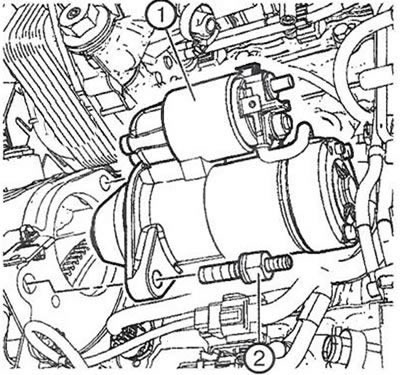

10. Отвернуть шпильку стартера (2) и снять стартер (1).
11. Установка производится в последовательности, обратной снятию.
Примечание.
- Момент затяжки шпильки стартера: 60 Нм.
- Момент затяжки гаек положительного кабеля стартера и генератора и кабеля массы: 13 Нм.
- Момент затяжки болта крепления стартера: 38 Нм.
