Снятие
Внимание. Если турбокомпрессор вышел из строя, перед установкой нового турбокомпрессора необходимо тщательно удалить остатки прокладки и излишки масла из системы промежучного охладителя. Пренебрежение удалением остатков прокладки может стать причиной серьезных повреждений турбокомпрессора и двигателя после запуска. Наличие масла в воздуховодах турбокомпрессора может привести к повышенным оборотам двигателя при запуске и, как следствие, серьезным повреждениям двигателя.
1. Поднять автомобиль на максимальную высоту.
2. Слить охлаждающую жидкость.
3. Снять декоративную крышку двигателя.

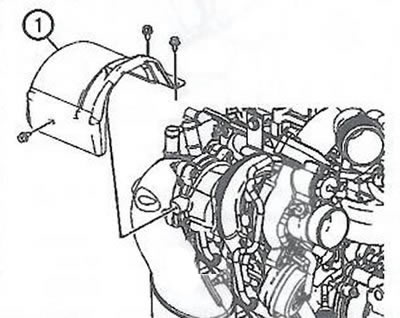

4. Отвернуть болты крепления и снять теплозащитный экран (1) турбокомпрессора.
5. Снять отводной патрубок воздушного фильтра.

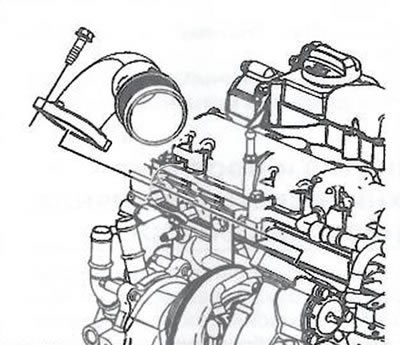

6. Снять впускной воздуховод промежуточного охладителя турбокомпрессора.

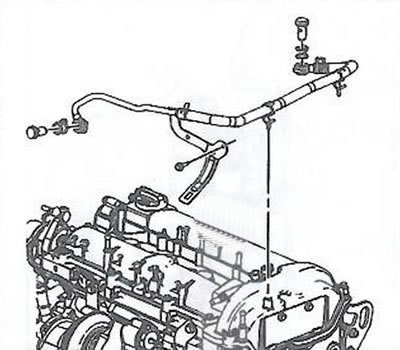

7. Отсоединить подающий патрубок охлаждения турбокомпрессора.

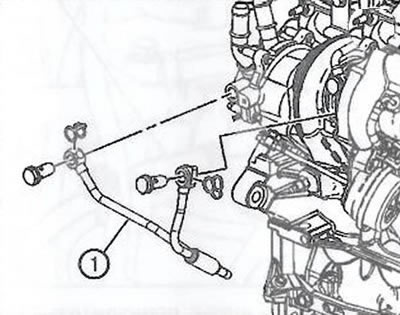

8. Отсоединить возвратный патрубок охлаждения турбокомпрессора.

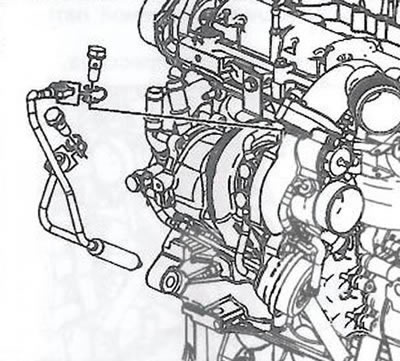

9. Отсоединить напорный маслопровод турбокомпрессора.

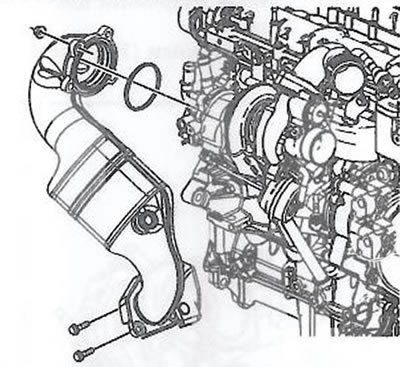

10. Отсоединить каталитический нейтрализатор.

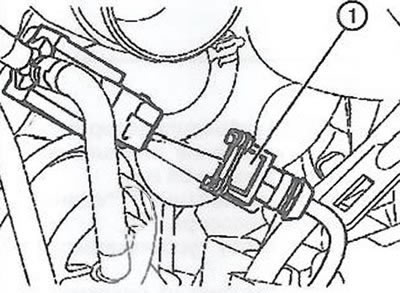

11. Отсоединить электрический разъем (1) от турбокомпрессора.

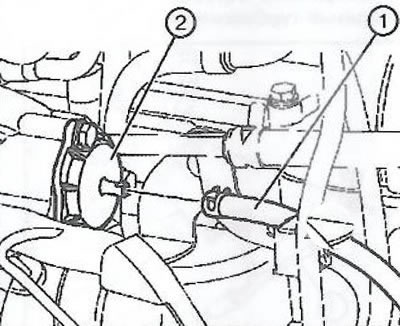

12. Отсоединить вакуумный трубопровод (1) от перепускного клапана наддува (2).
13. Отсоединить шланг принудительно вентиляции картера.
14. Поднять автомобиль на максимальную высоту.
15. Снять передний выхлопной патрубок.

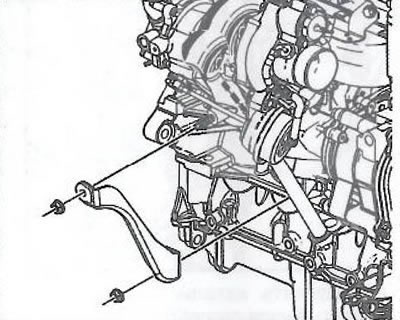

16. Снять скобу турбокомпрессора.
17. Снять возвратный масляный шланг турбокомпрессора.

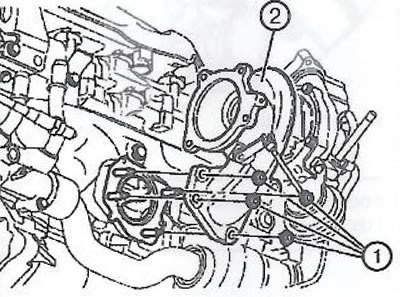

18. Отвернуть четыре гайки (1) и снять турбокомпрессор (2).
Установка
1. Установить турбокомпрессор и затянуть гайки крепления сначала моментом 30 Нм, а затем 35 Нм.
2. Установить возвратный масляный шланг турбокомпрессора.
3. Установить скобу турбокомпрессора.
4. Поднять автомобиль на максимальную высоту.
5. Подсоединить шланг принудительной вентиляции картера.

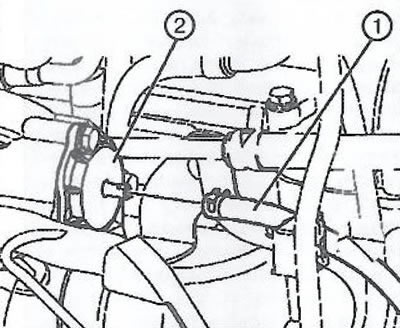

6. Подсоединить вакуумный трубопровод (1) к перепускному клапану наддува (2).

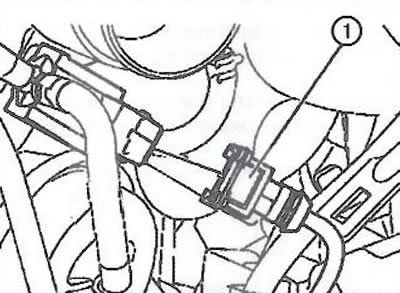

7. Подсоединить электрический разъем (1) к турбокомпрессору.
8. Подсоединить каталитический нейтрализатор
9. Подсоединить напорный маслопровод турбокомпрессора.
10. Подсоединить возвратный патрубок охлаждения турбокомпрессора.
11. Подсоединить впускной патрубок промежуточного охладителя турбокомпрессора.
12. Установить отводной патрубок воздушного фильтра.
13. Установить теплозащитный экран турбокомпрессора.
14. Установить декоративную крышку двигателя.
15. Заправить систему охлаждения двигателя.
16. Заменить масляный фильтр и заправить двигатель моторным маслом.
