Примечание. Процедуры приведены на примере вторичной цепи правой головки блока цилиндров. Операции для цепи левой головки блока цилиндров аналогичны.
Снятие
1. Снять переднюю крышку двигателя.
2. Снять натяжитель вторичной цепи привода газораспределительного механизма.
3. Снять башмак натяжителя вторичной цепи привода газораспределительного механизма.
4. Снять успокоитель вторичной цепи привода газораспроделительного механизма.

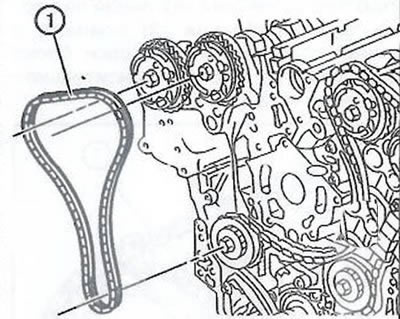

5. Снять вторичную цепь (1) привода газораспределительного механизма.
Установка

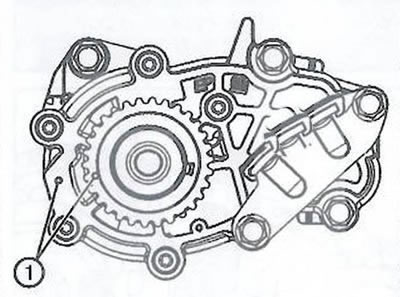

1. Убедиться в том, что установочные метки (1) на звездочке коленчатого вала и блоке цилиндров совпадают.

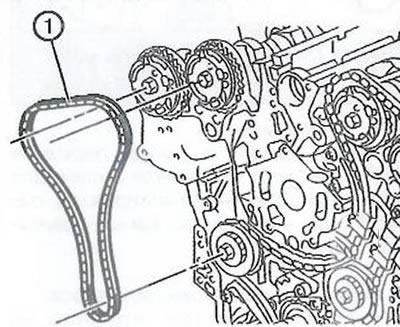

2. Установить вторичную цепь (1) привода газораспределительного механизма.

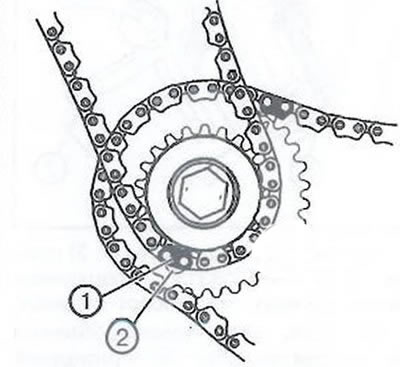

3. Поместить вторичную цепь привода газораспределительного механизма вокруг промежуточной звездочки, совместив отмеченное звено (1) вторичной приводной цепи с установочным отверстием (2) в промежуточной звездочке.
4. Поместить вторичную приводную цепь на фазовращатели распределительных валов.

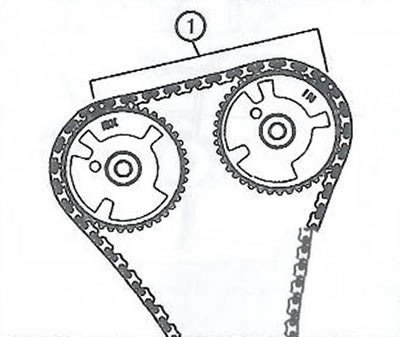

5. Убедиться в том, что между помеченными звеньями для фазовращателей десять звеньев (1).

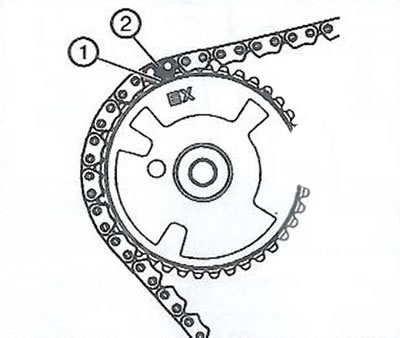

6. Совместить треугольную метку (1) на выпускном фазовращателе с отмеченным звеном (2) вторичной цепи привода газораспределительного механизма.

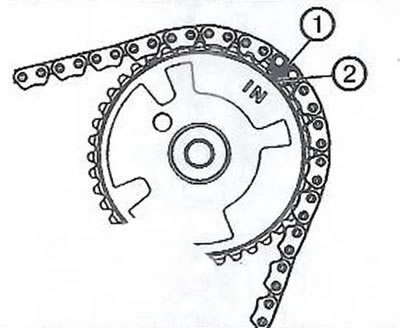

7. Совместить треугольную метку (1) на впускном фазовращателе с отмеченным звеном (2) вторичной цепи привода газораспределительного механизма.

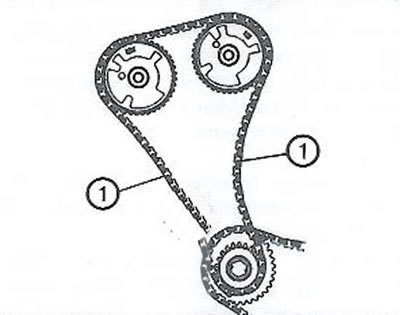

8. Между отмеченными звеньями фазовращателей и промежуточной звездочки с каждой стороны должно быть 22 звена.
