Распределение питания: шина положительного полюса аккумулятора (В+) (Opel Insignia A)

0

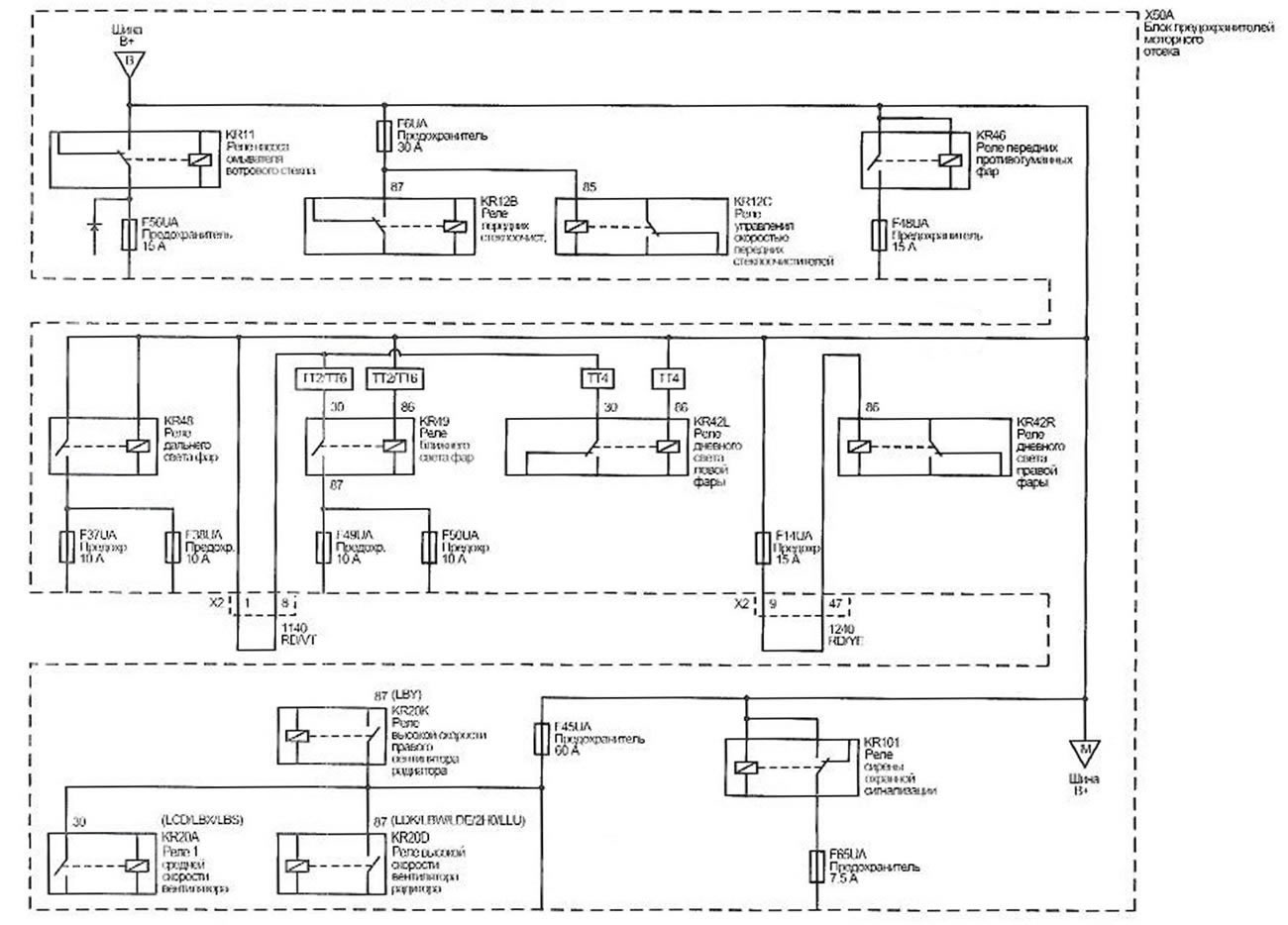

Распределение питания: шина положительного полюса аккумулятора (В+), блок предохранителей моторного отсека

Нестандартные символы и обозначения на схемах смотрите здесь »



[Источник статьи размещён на портале: AutoInstruction.ru]

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь »
