Разводка массы (Opel Insignia A)

0

Разводка массы: G101, G102 и G103

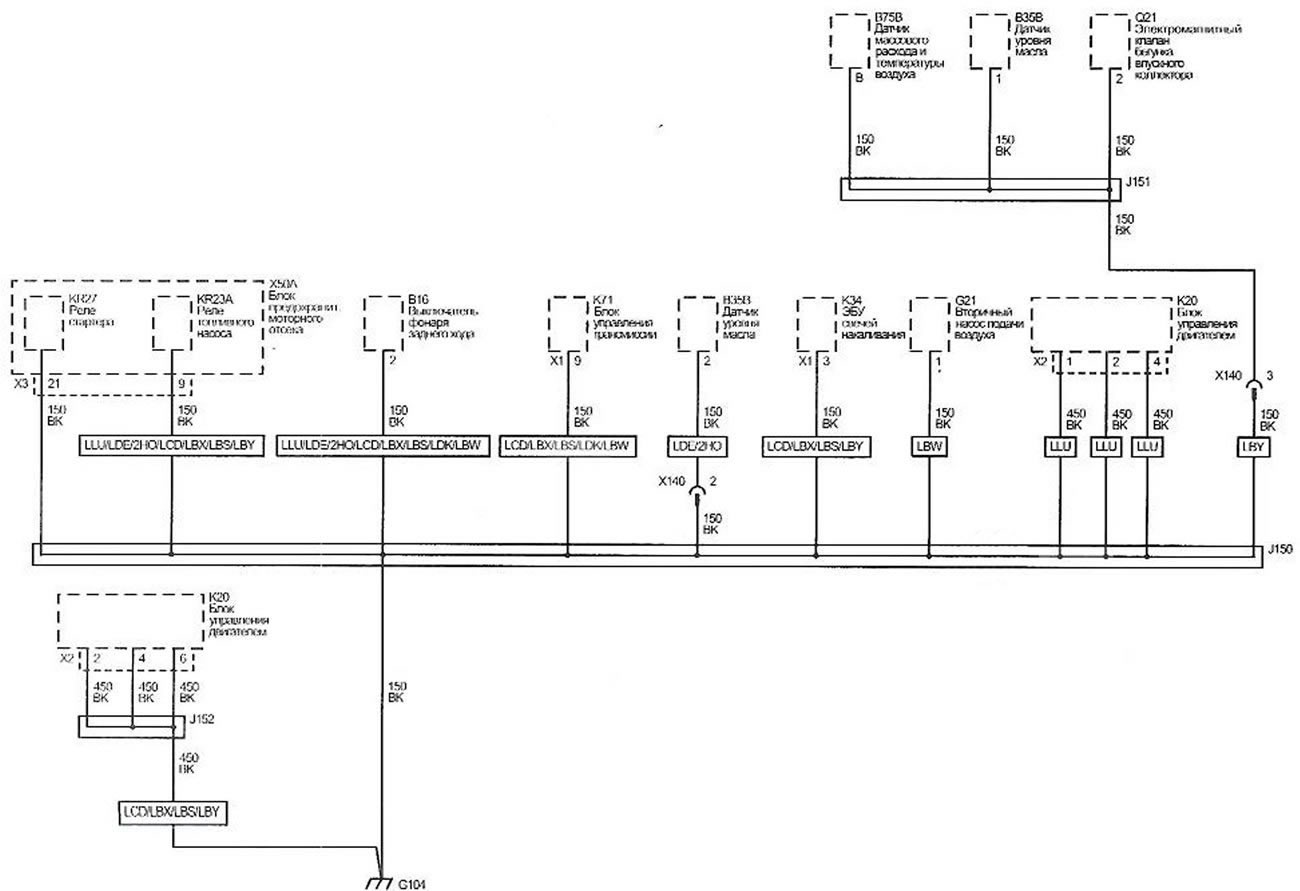

Разводка массы: G104

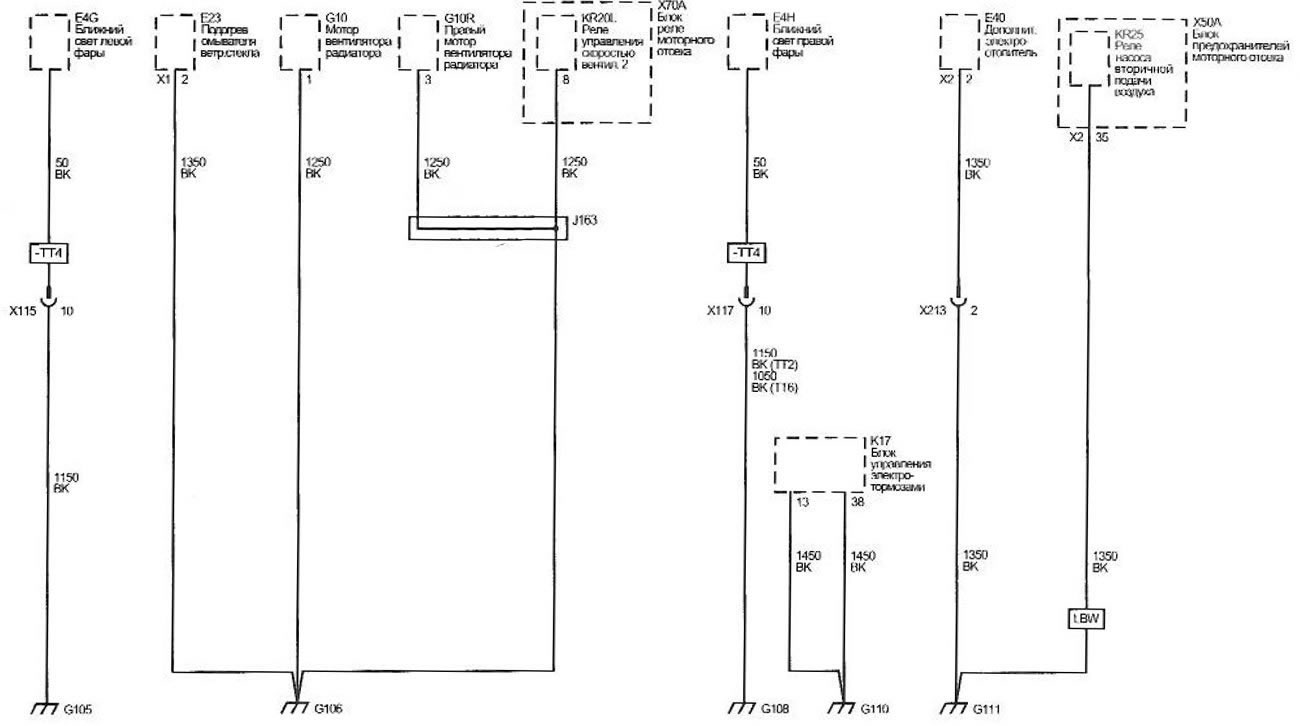

Разводка массы: G105, G106, G108, G110 и G111

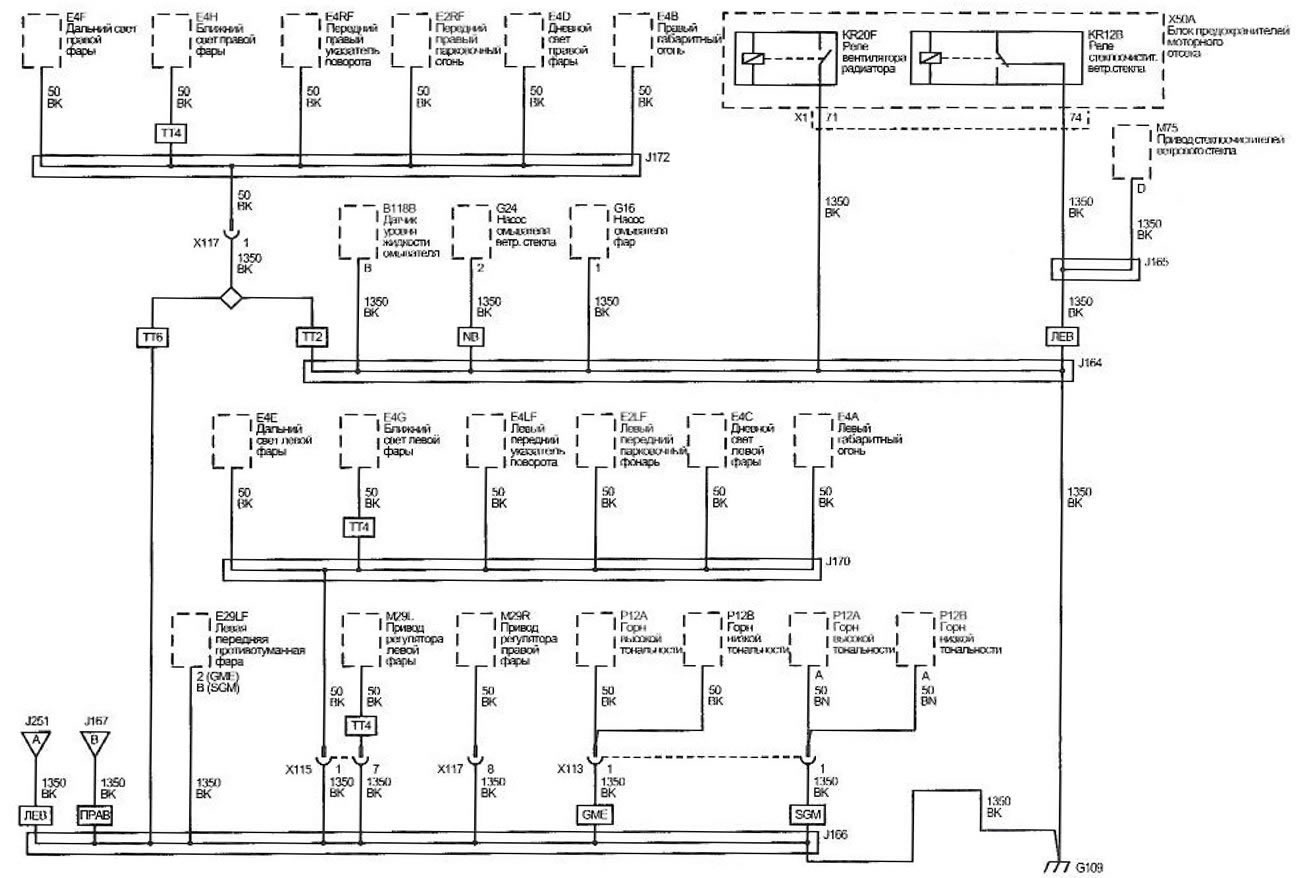

Разводка массы: G109

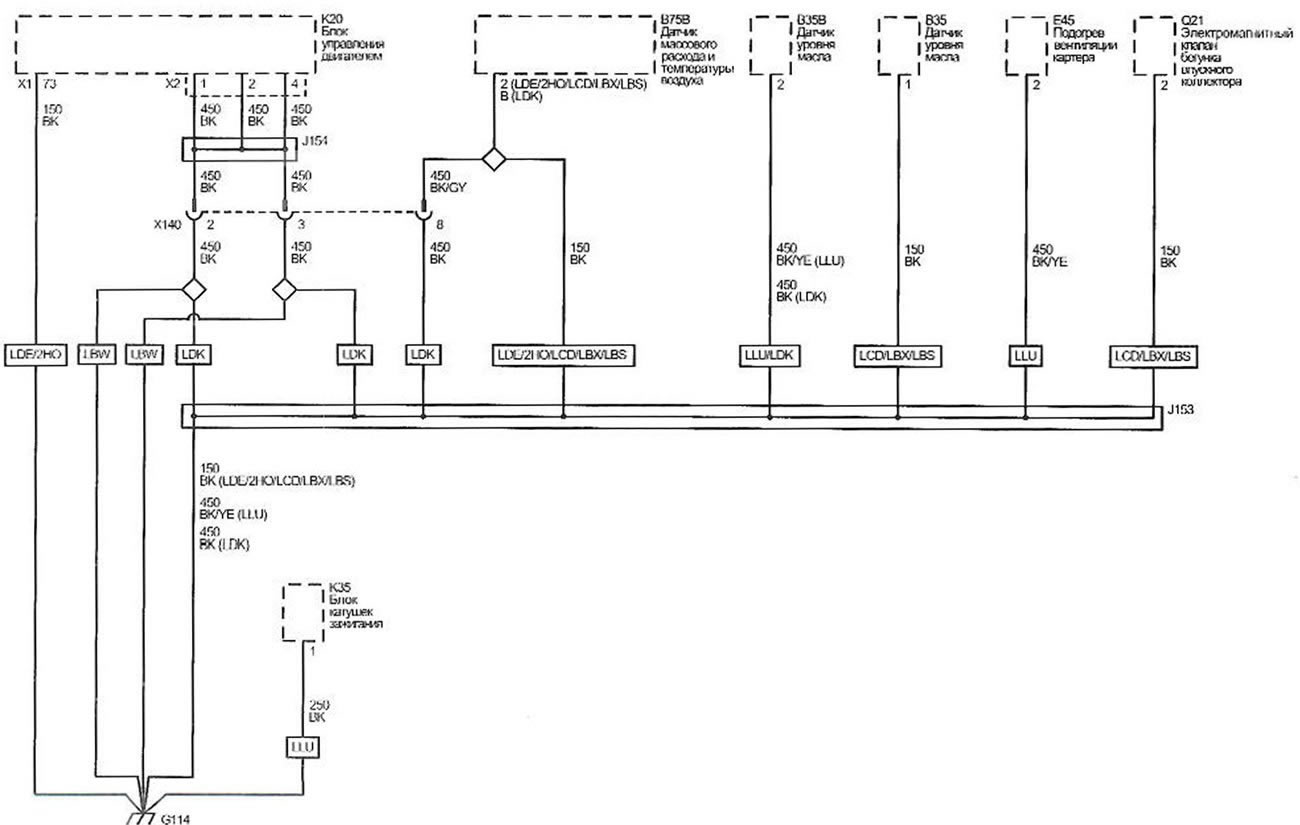

Разводка массы: G114

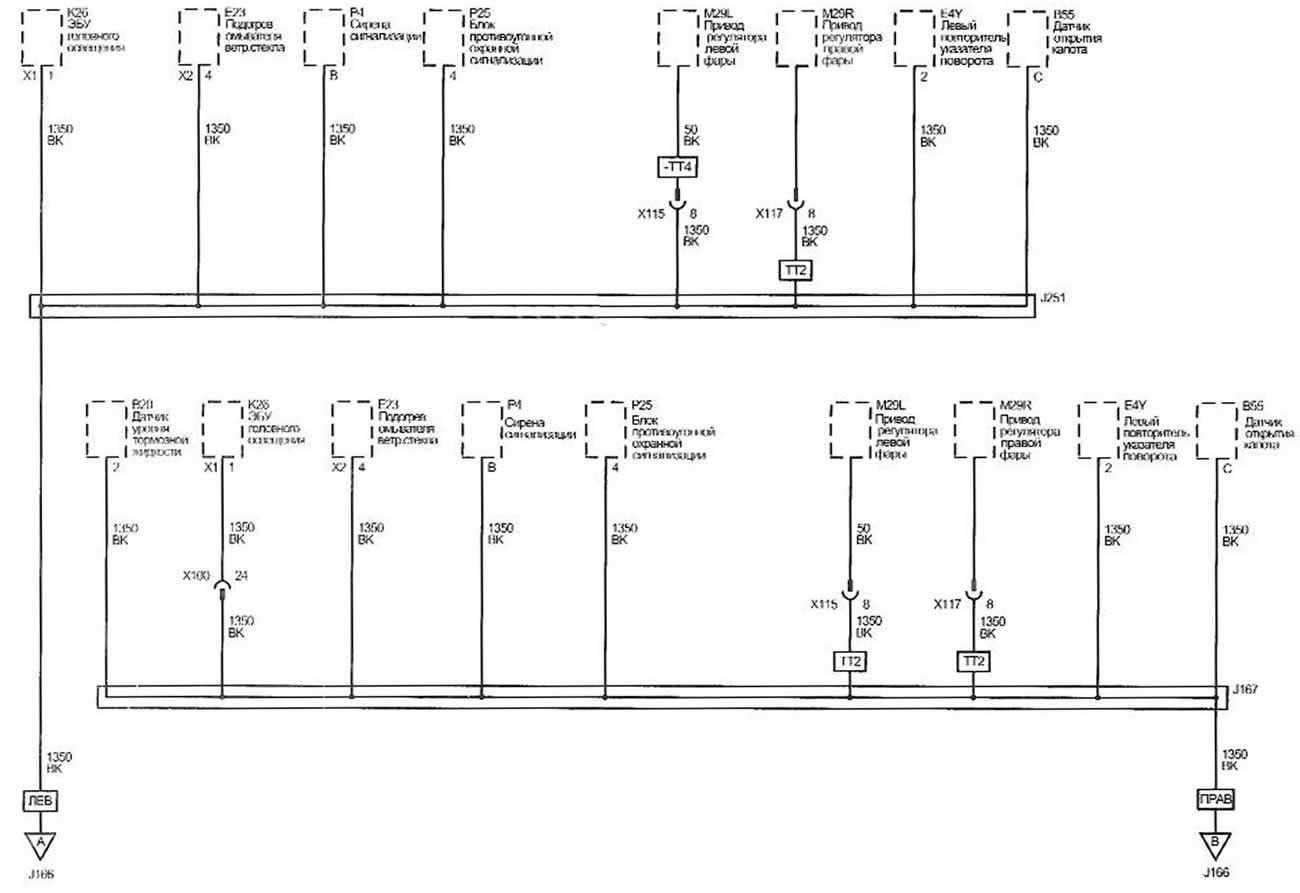

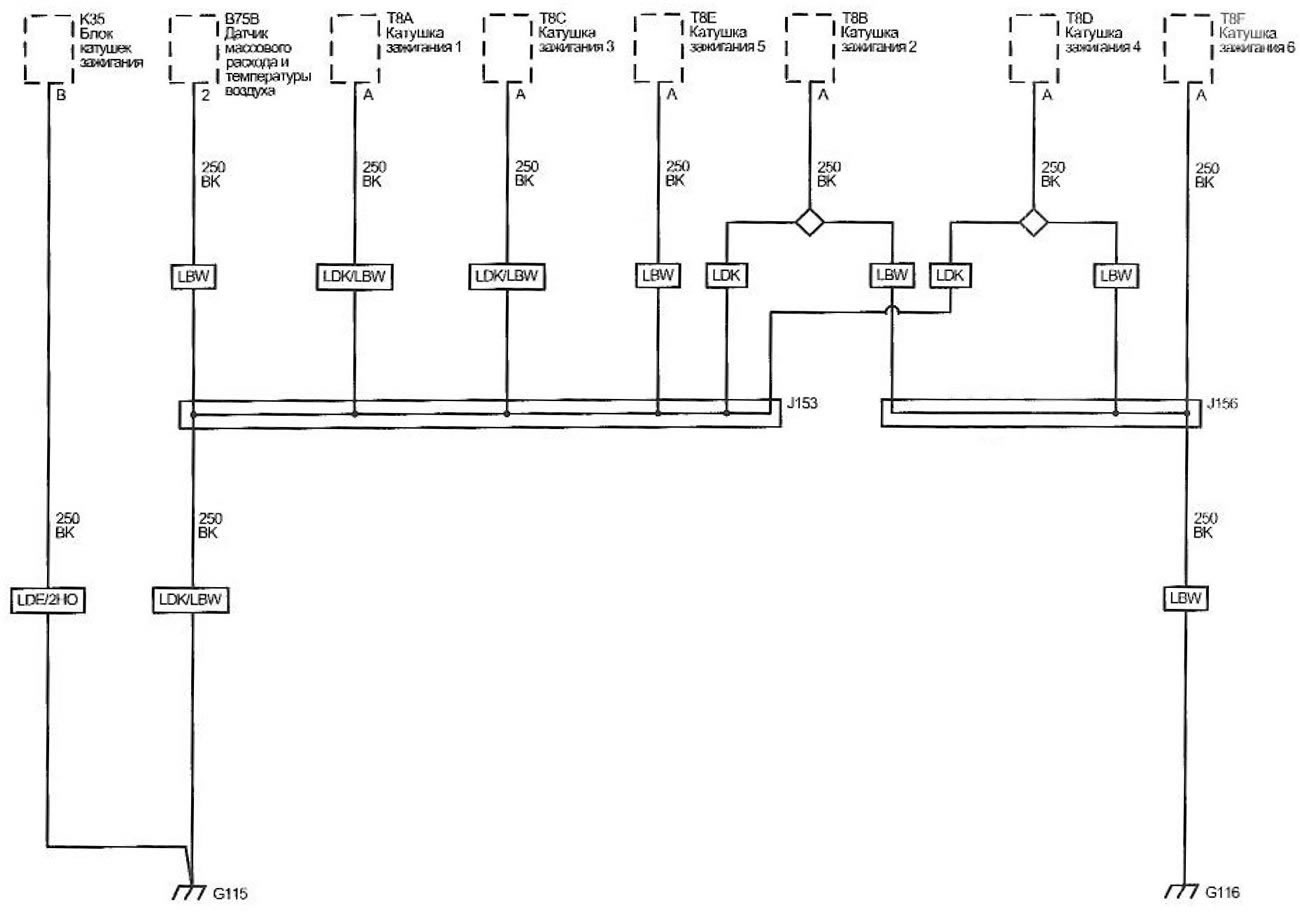

Разводка массы: G115 и G116

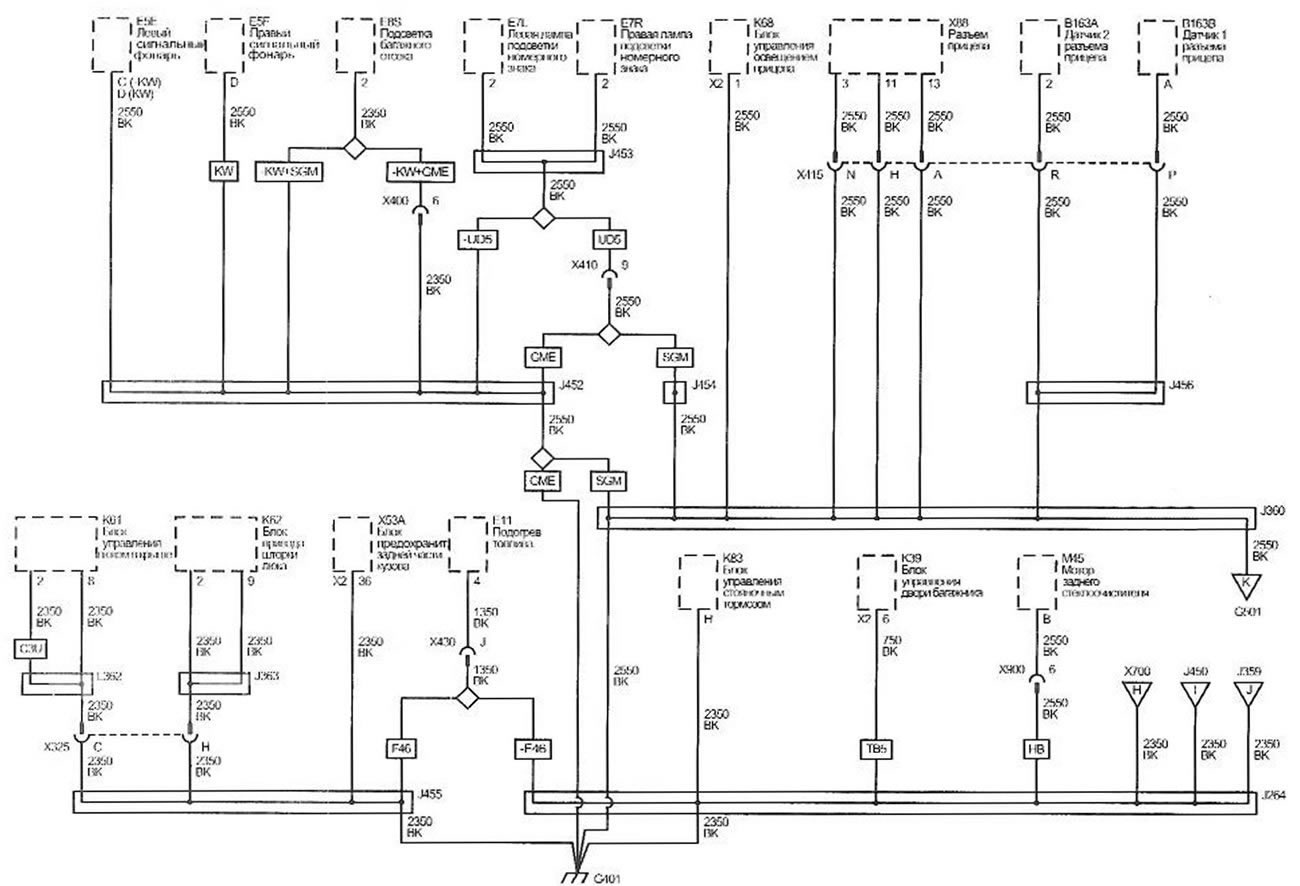

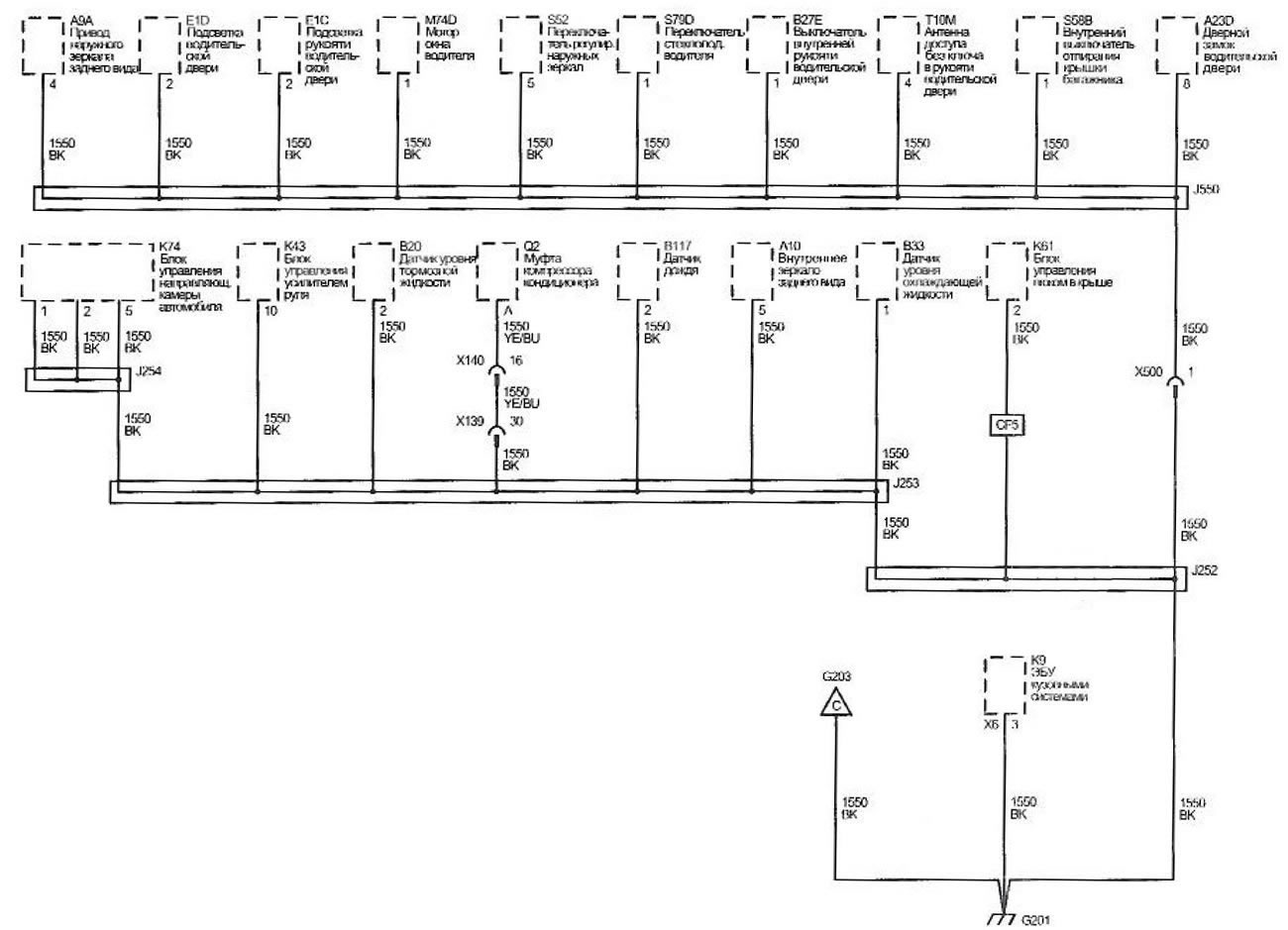

Разводка массы: G201 (левостороннее расположение приборов)

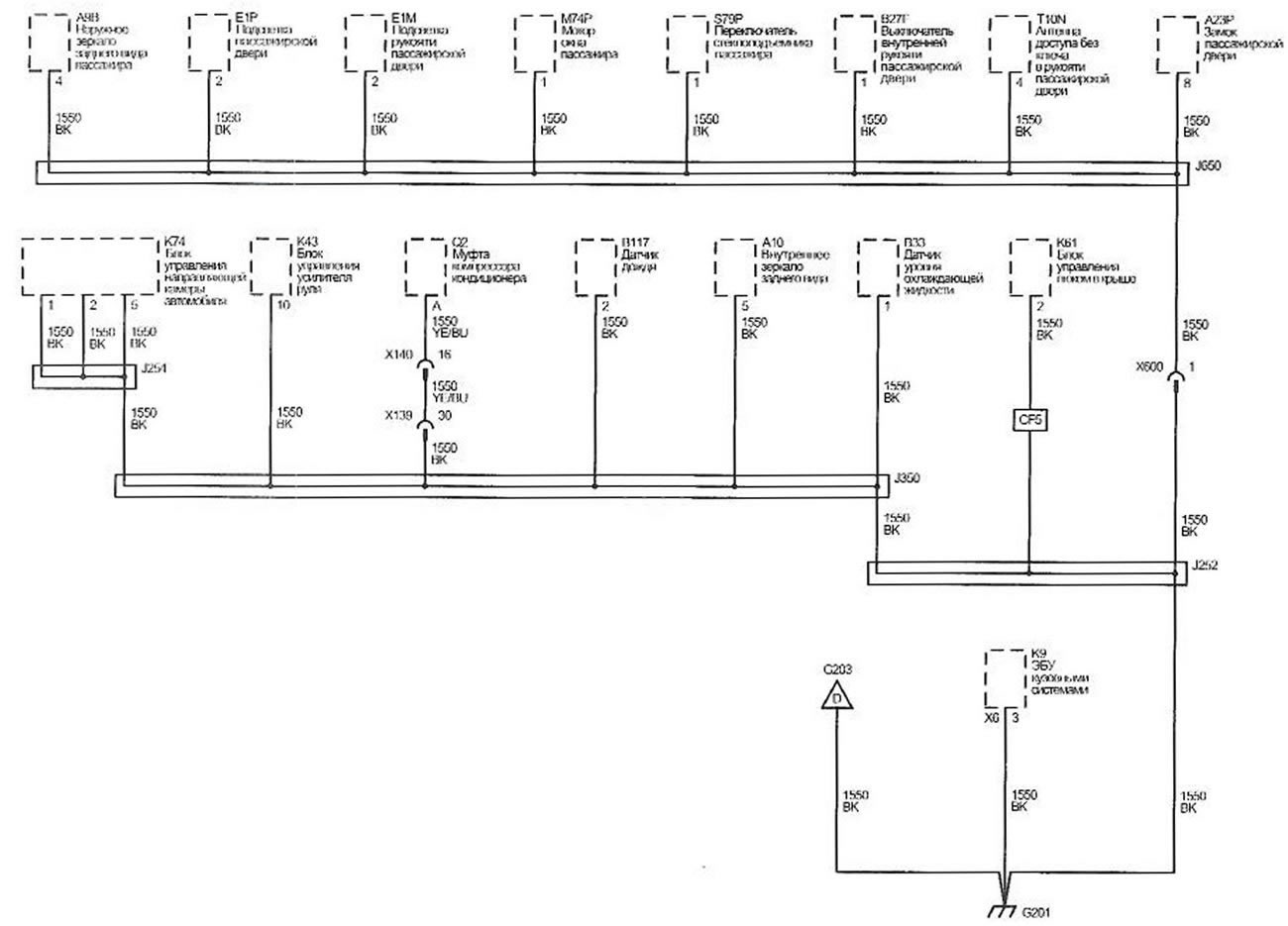

Разводка массы: G201 (правостороннее расположение приборов)

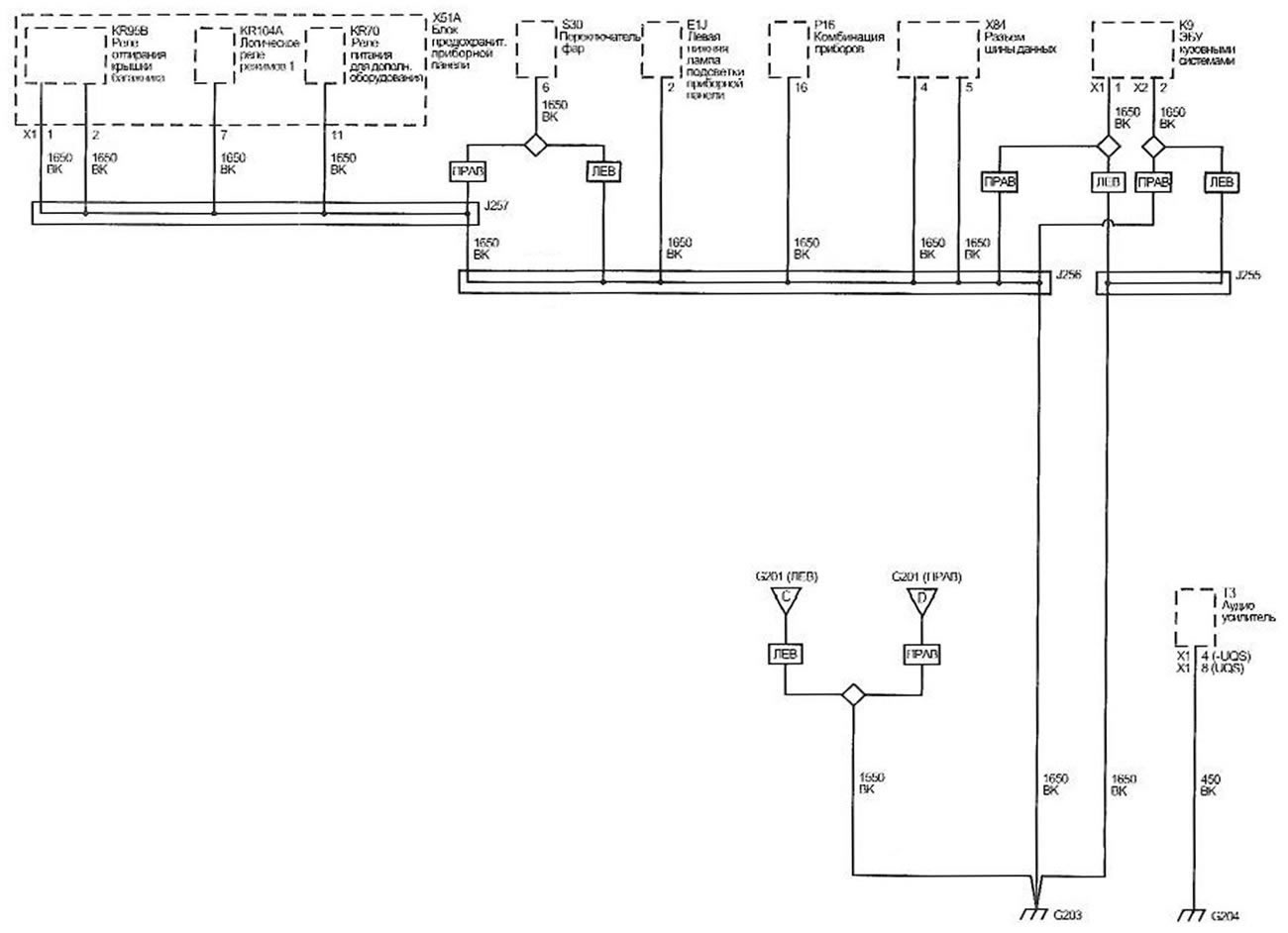

Разводка массы: G203 и G204

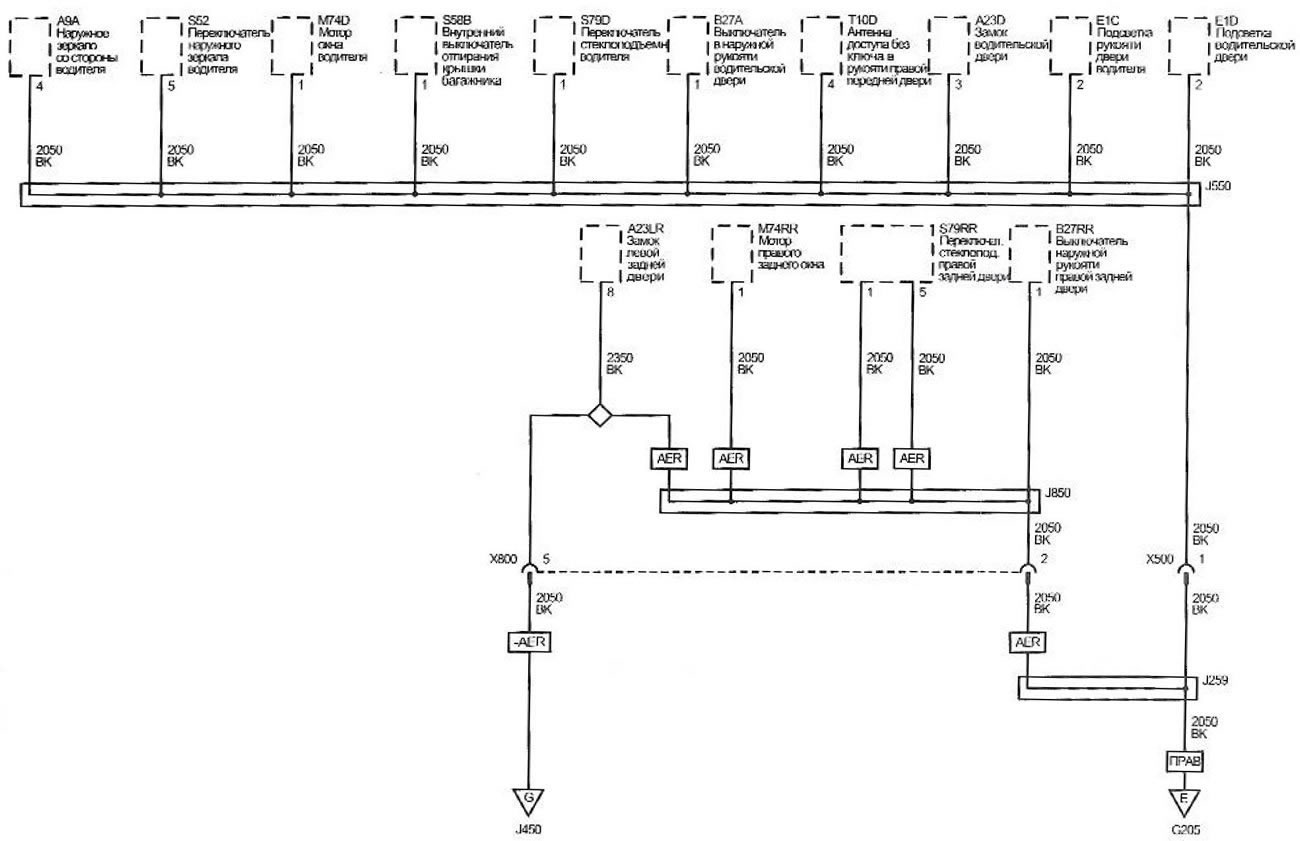

Разводка массы: G205 (левостороннее и частично правостороннее расположение приборов)

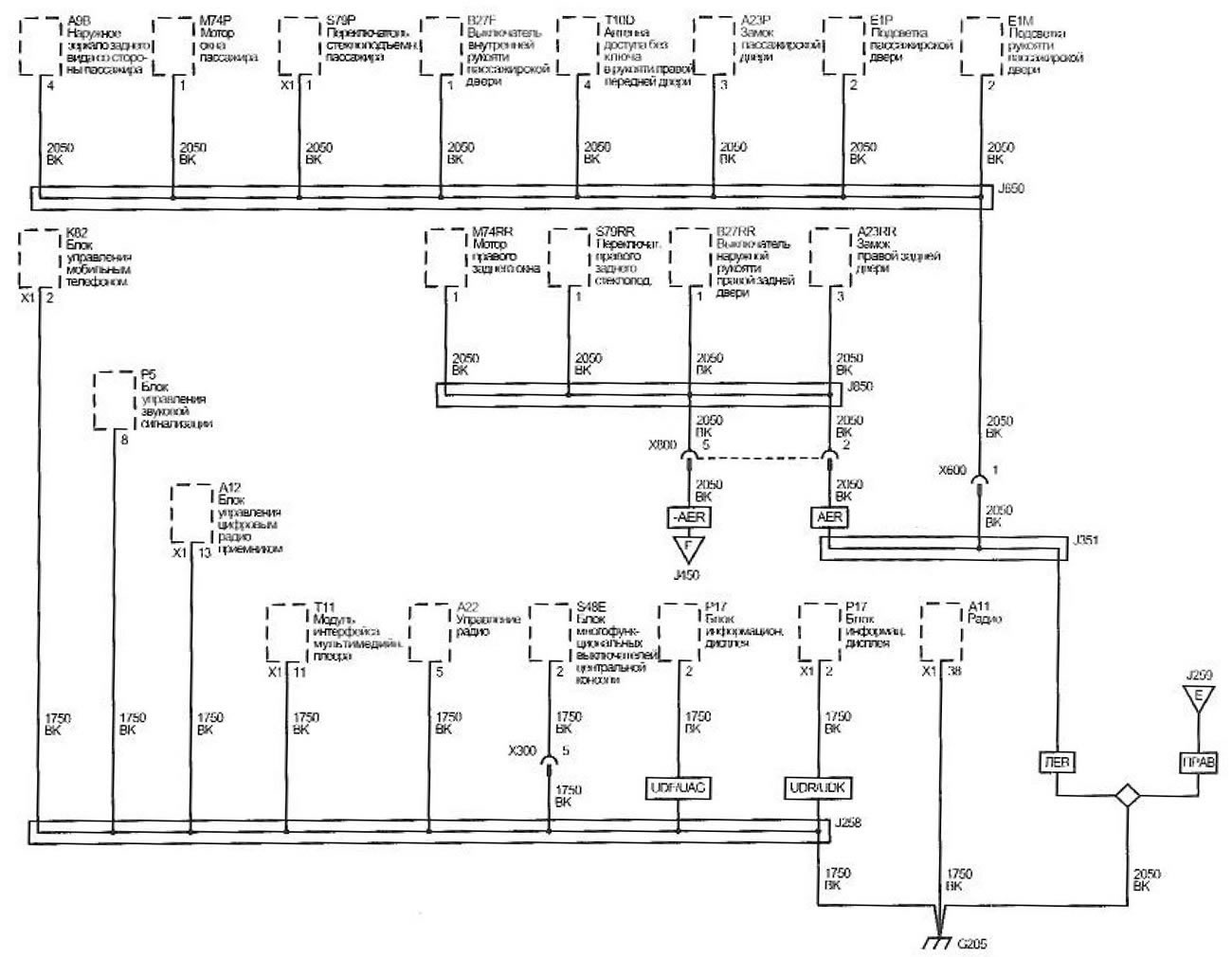

Разводка массы: G205 (правостороннее расположение приборов)

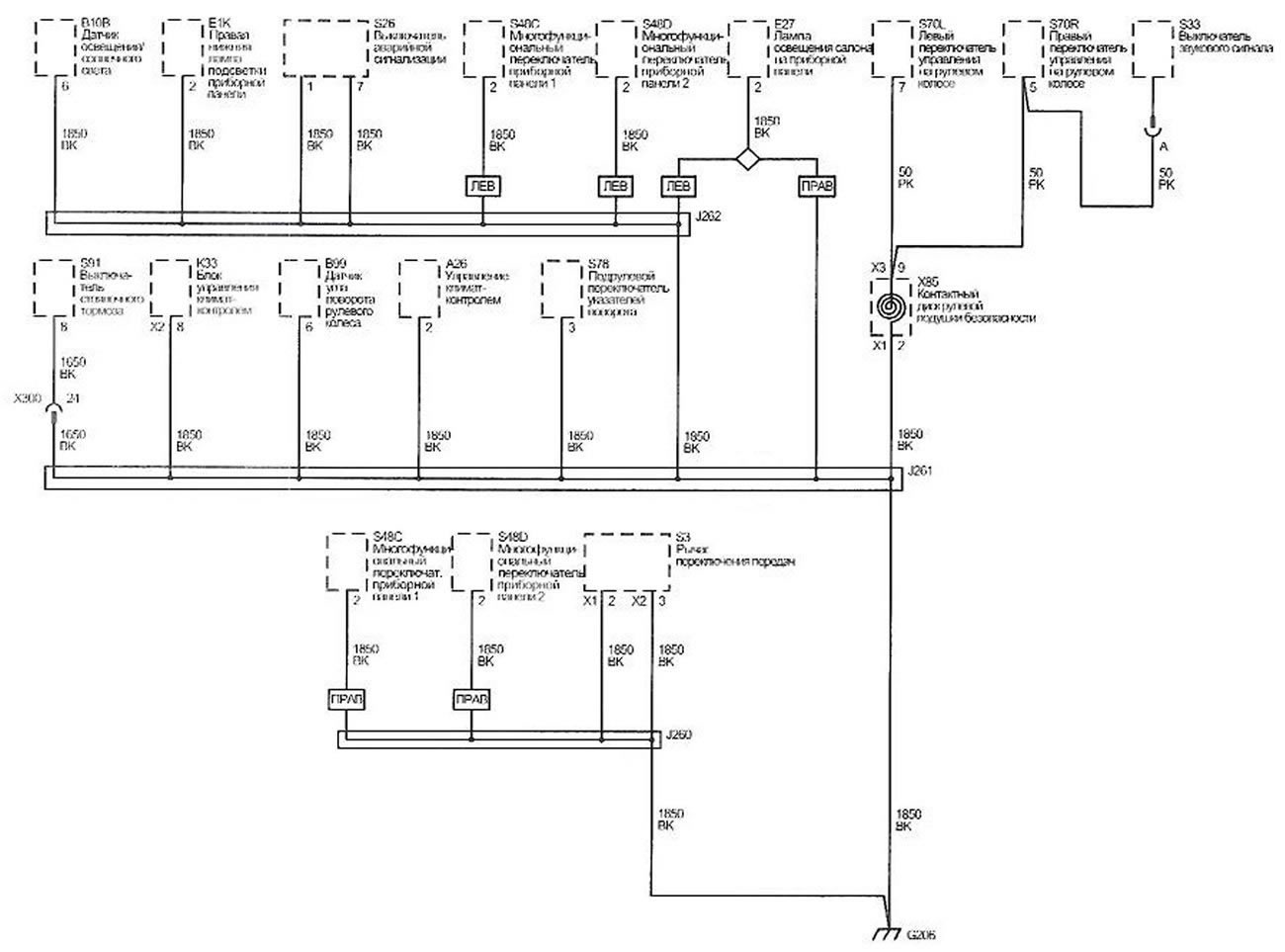

Разводка массы: G206

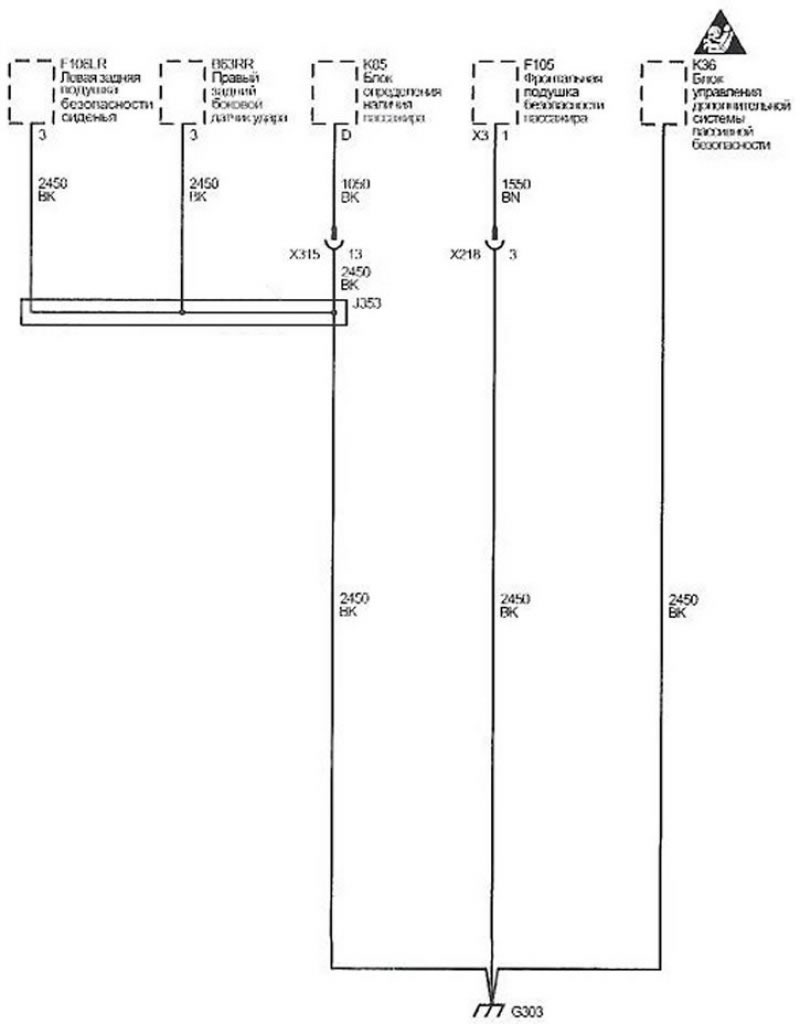

Разводка массы: G303

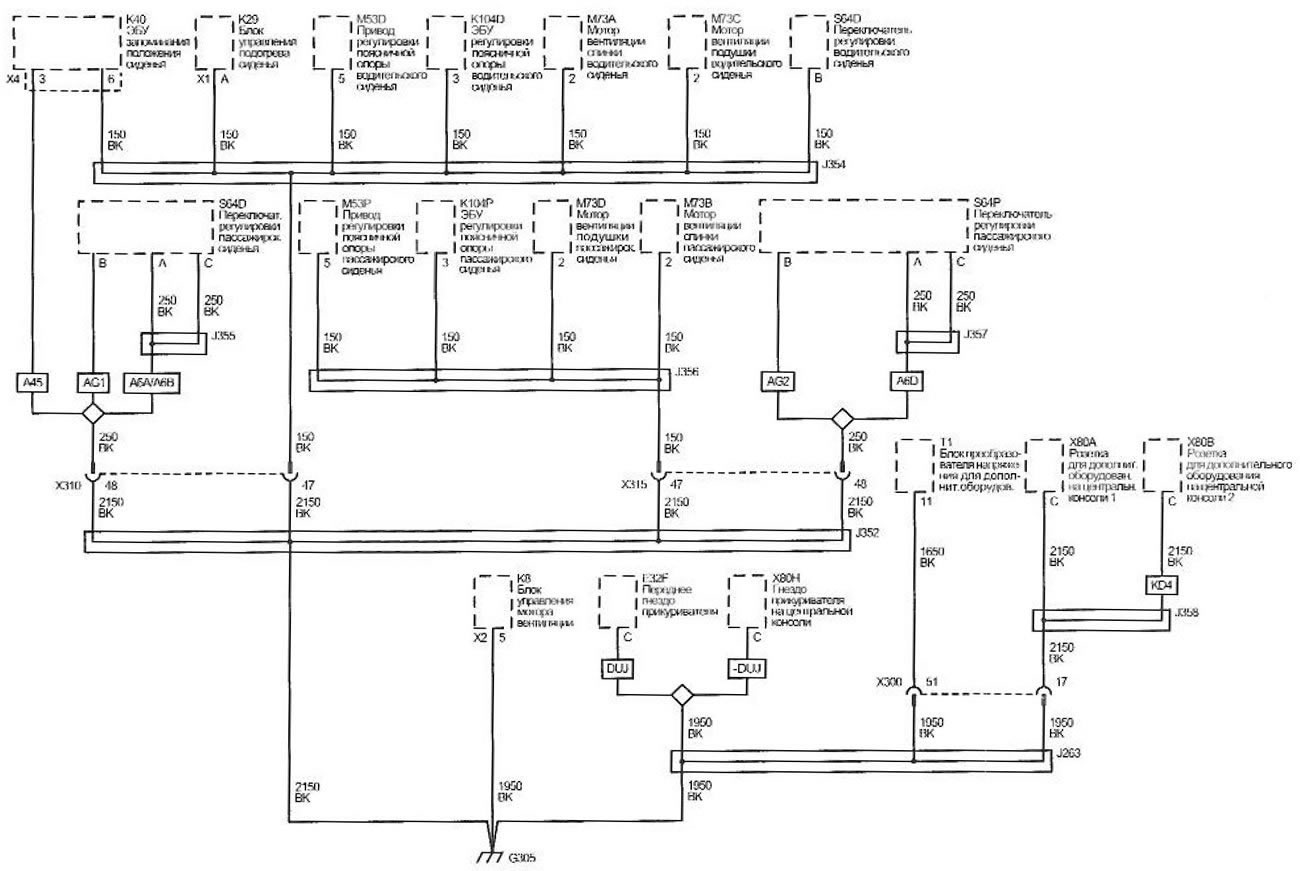

Разводка массы: G305

Разводка массы: G401

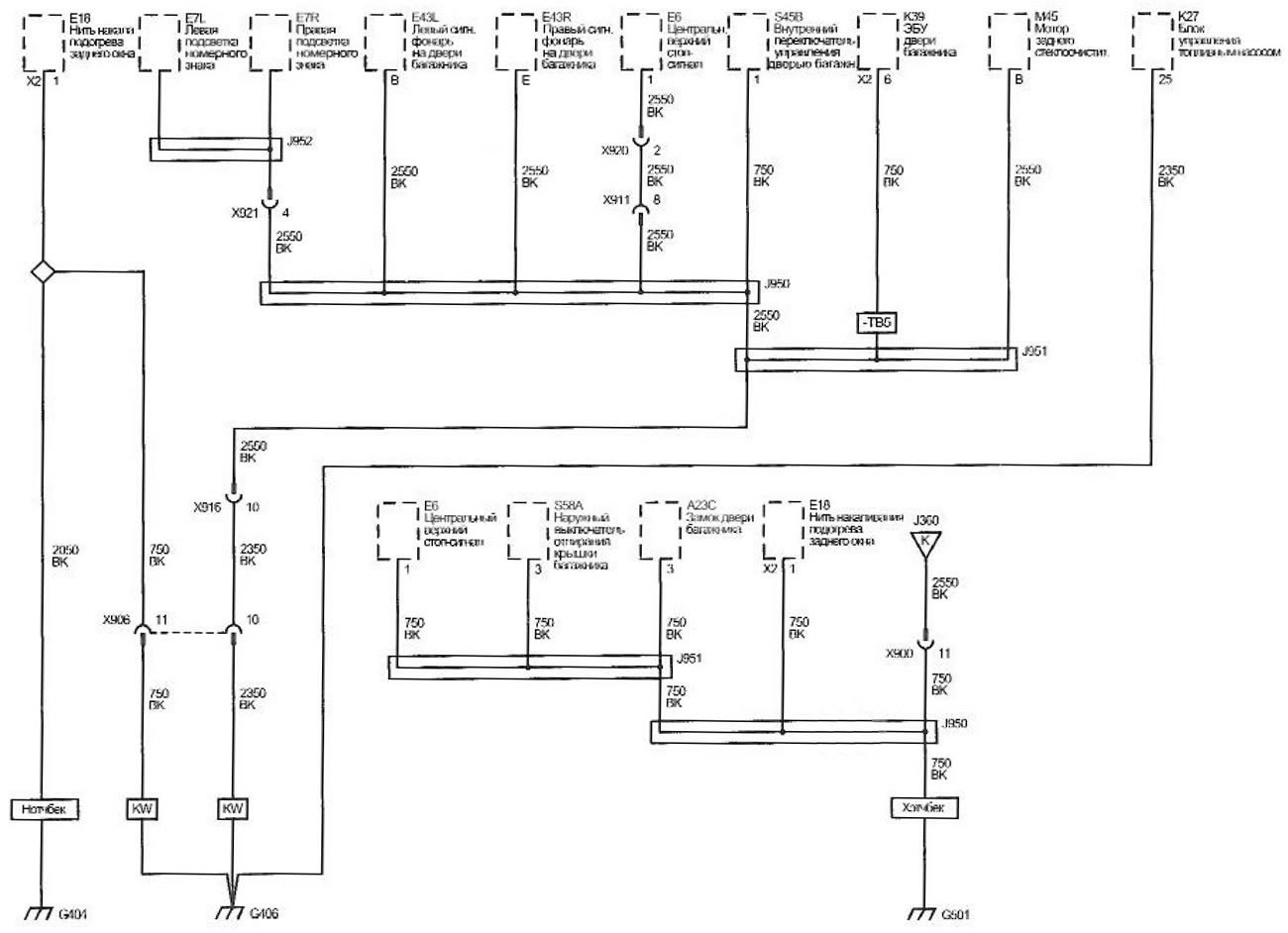

Разводка массы: G404, G406 и G501

Нестандартные символы и обозначения на схемах смотрите здесь »

Стандартные символы и обозначения цветов проводов на схемах смотрите здесь »
