Распределение питания: предохранители F1, F2 и F3
Распределение питания: предохранители F10UA, F11UA и F47UA
Распределение питания: предохранители F14DA, F15DA, F16DA, F17DA, F19DA, F20DA, F21DA, F22DA, F23DA, F24DA, F25DA и F26DA
Распределение питания: предохранители F18UA, F19UA, F20UA, F53UA и F54UA
[Весь материал скопирован с сайта: autoinstruction.ru]
Распределение питания: предохранители F1DA, F4DA, F5DA, F6DA, F7DA и F18DA

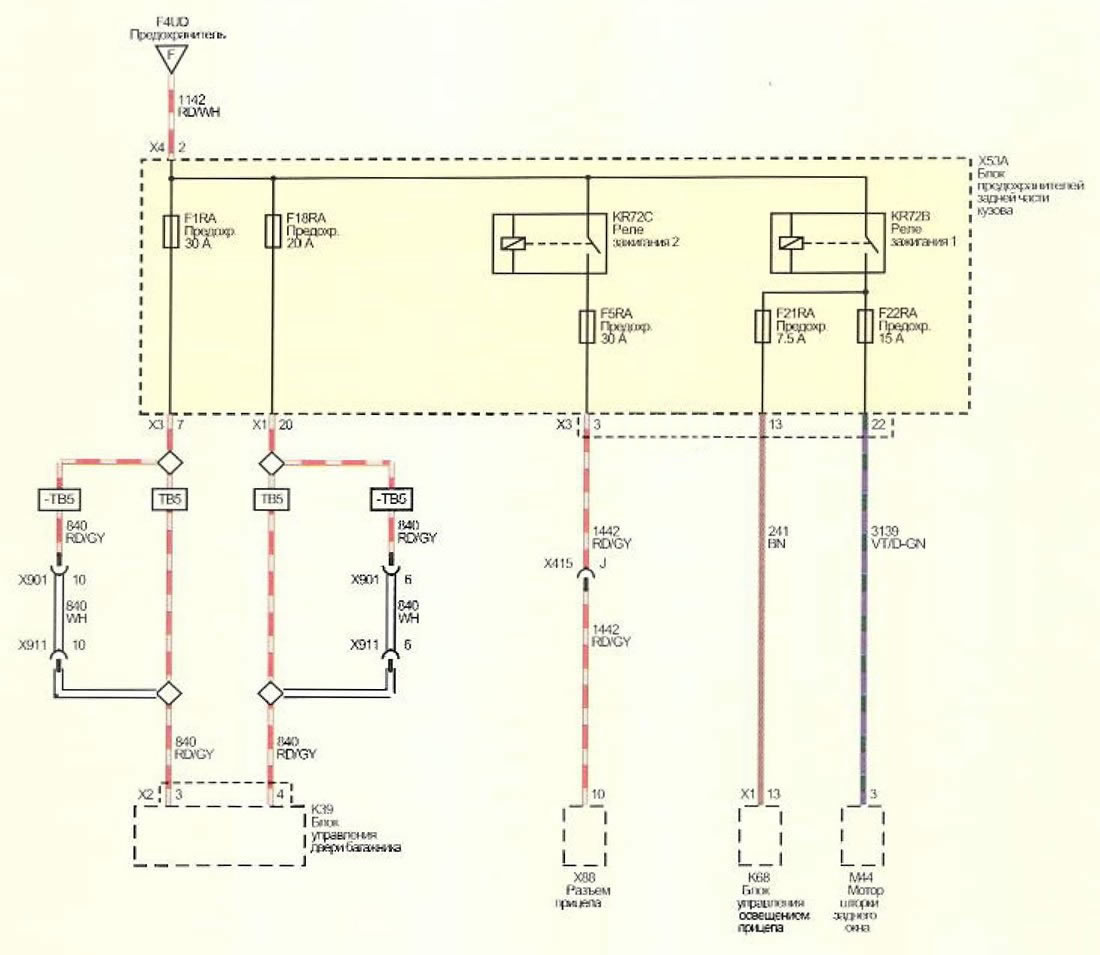

Распределение питания: предохранители F1RА, F5RA, F18RA и F21RA
Распределение питания: предохранители F1UA, F2UA, F22UA, F23UA, F26UA, F29UA, F30UA, F31UA и F66UA

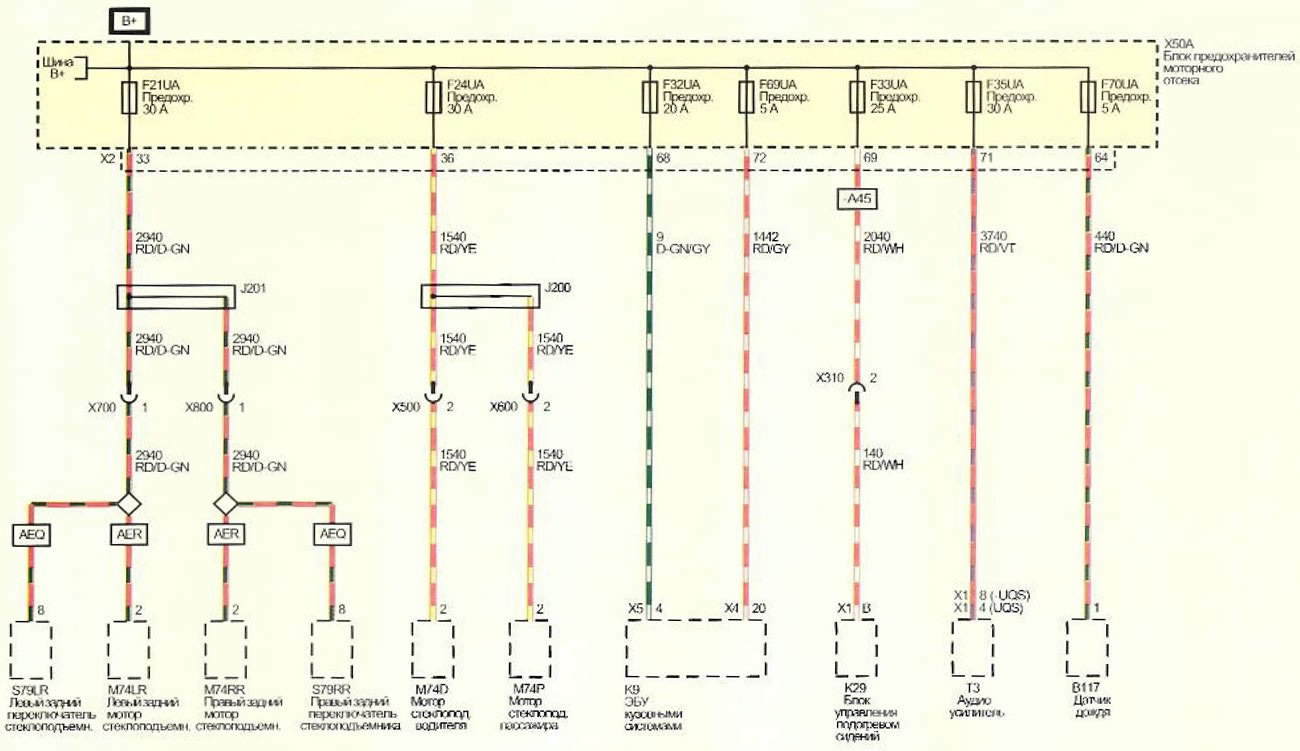

Распределение питания: предохранители F21UA, F24UA, F32UA, F33UA, F35UA, F69UA и F70UA

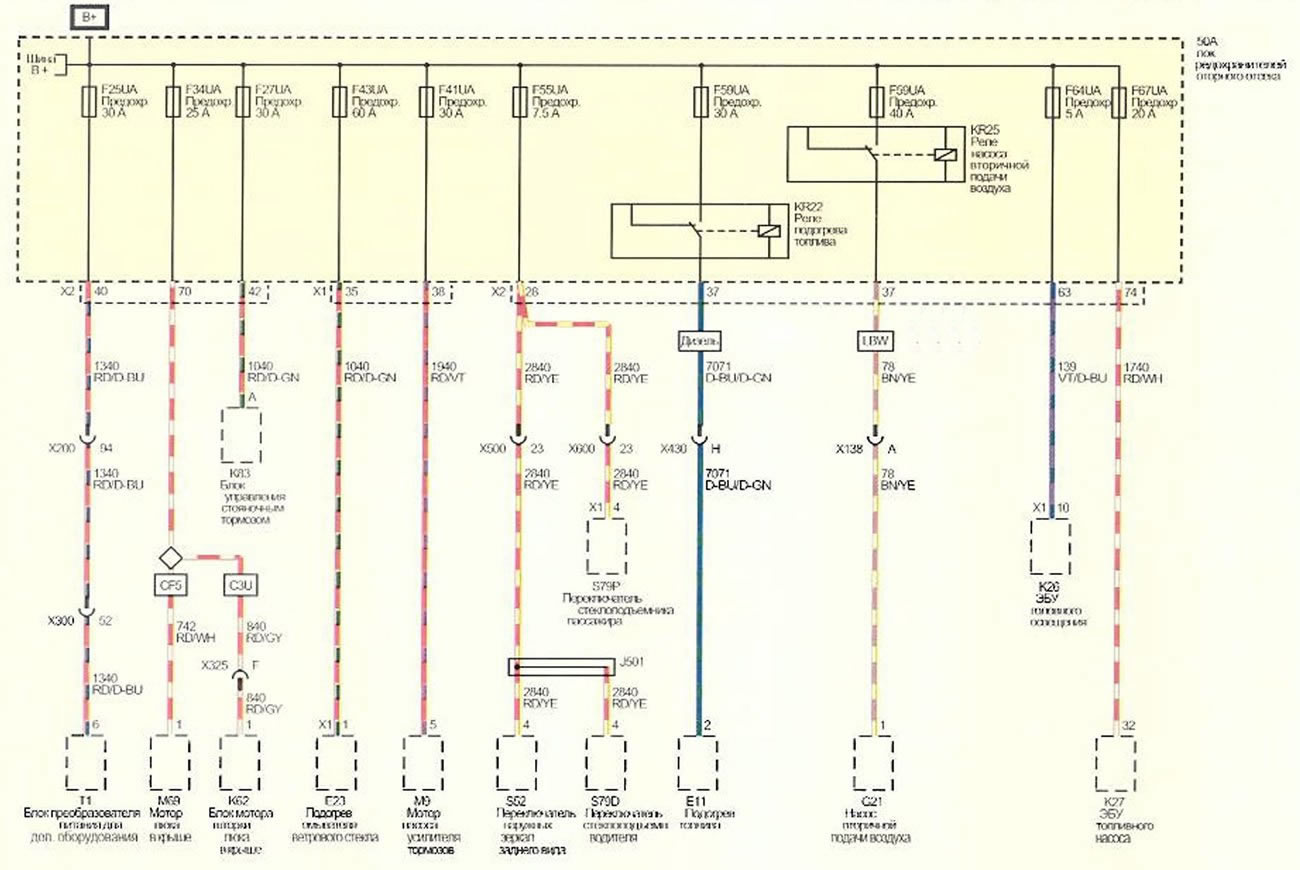

Распределение питания: предохранители F25UA, F27UA, F34UA, F41UA, F43UA, F55UA, F59UA, F64UA и F67UA

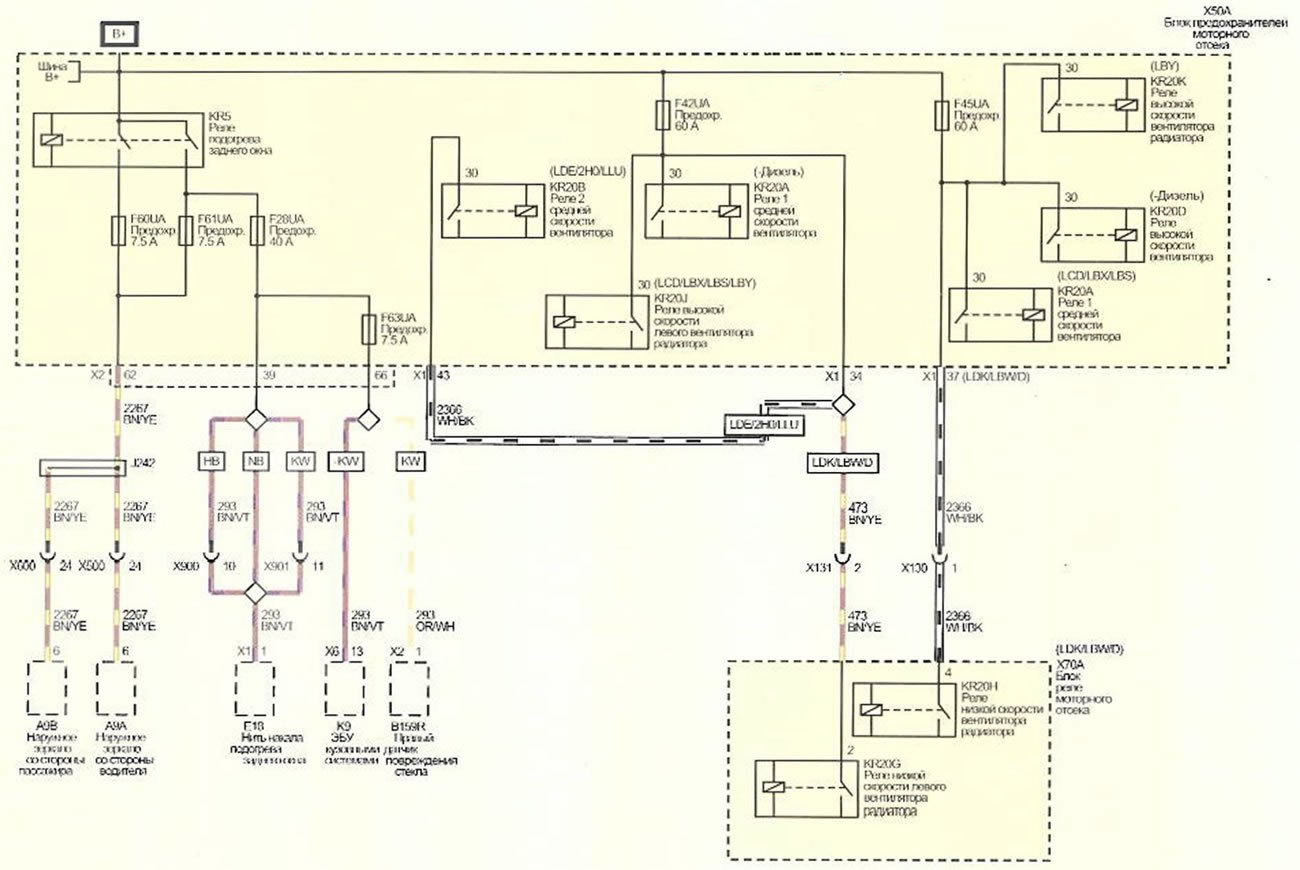

Распределение питания: предохранители F28UA, F42UA, F45UA, F60UA, F61UA и F63UA

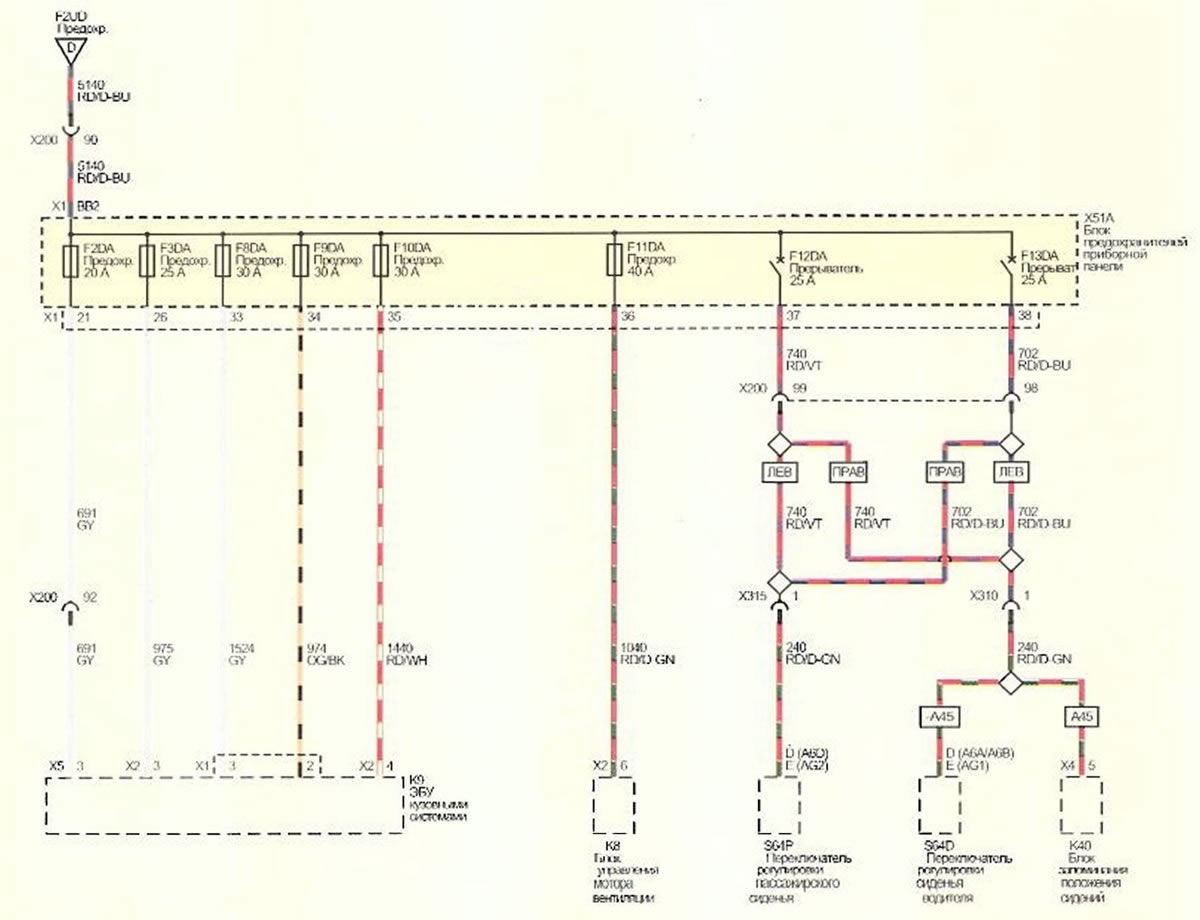

Распределение питания: предохранители F2DA, F3DA, F8DA, F9DA, F10DA и F11DA, прерыватели цепи F12DA и F13DA

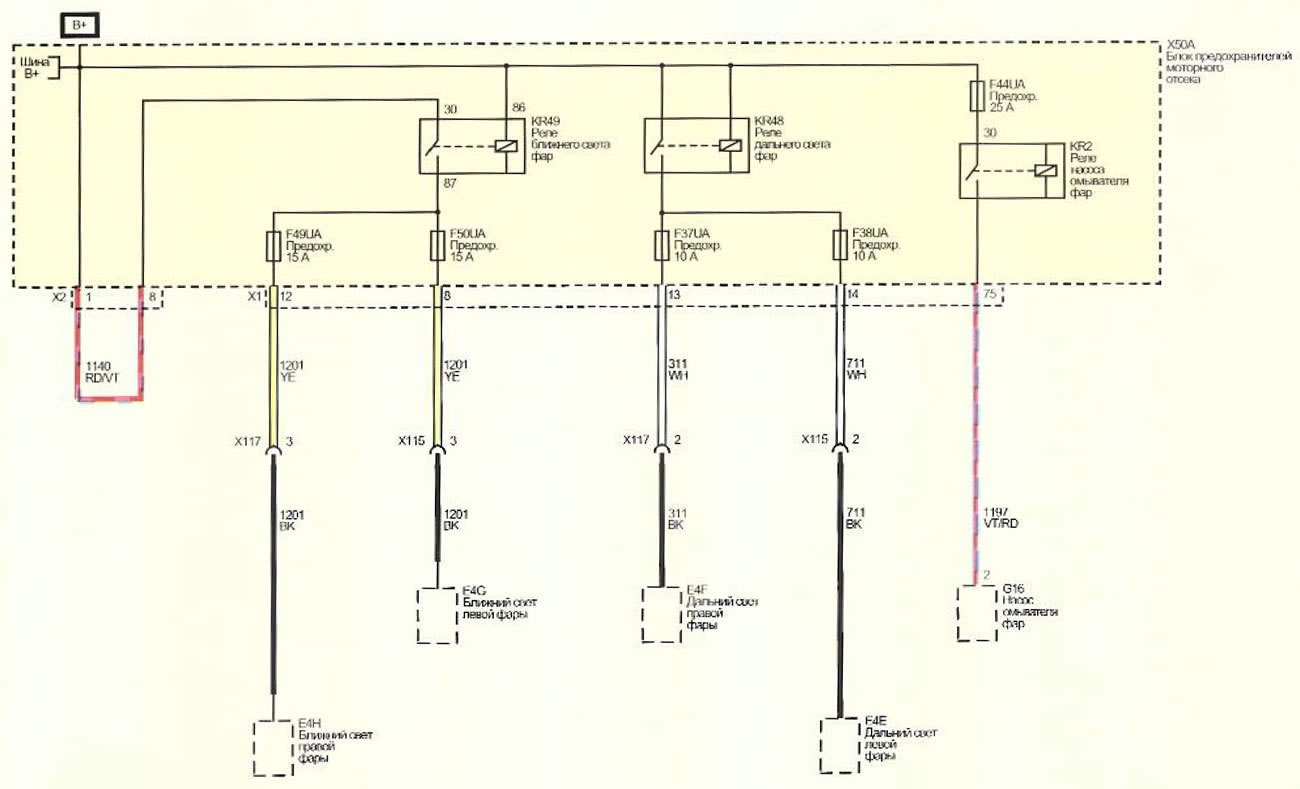

Распределение питания: предохранители F37UA, F38UA, F44UA, F49UAh F50UA
Распределение питания: предохранители F3RA, F8RA, F23RA, F29RA, F30RA, F31RA, F33RA и F34RA
Распределение питания: предохранители F5UA, F13UA, F16UA, F17UA, F52UA и F57UA

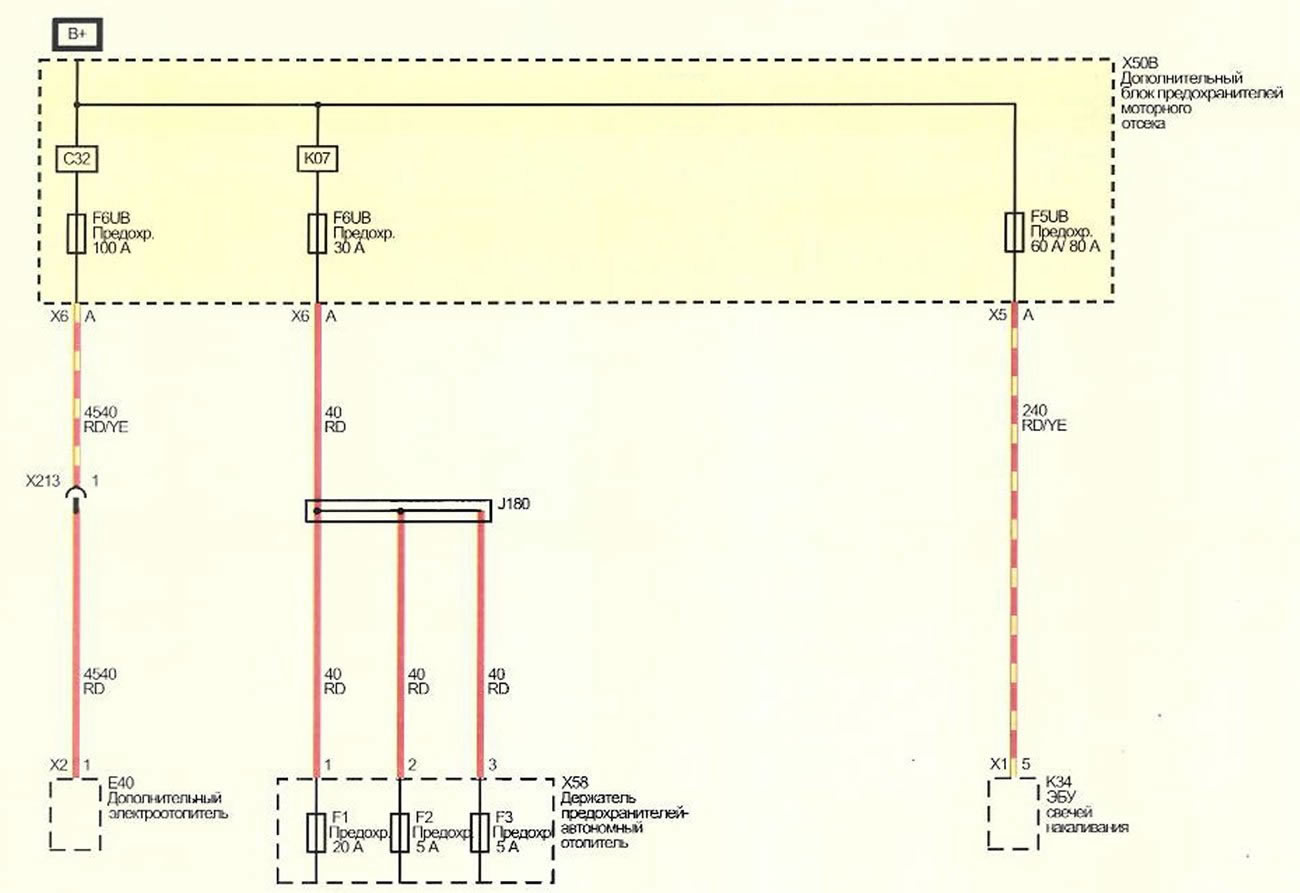

Распределение питания: предохранители F5UB и F6UB

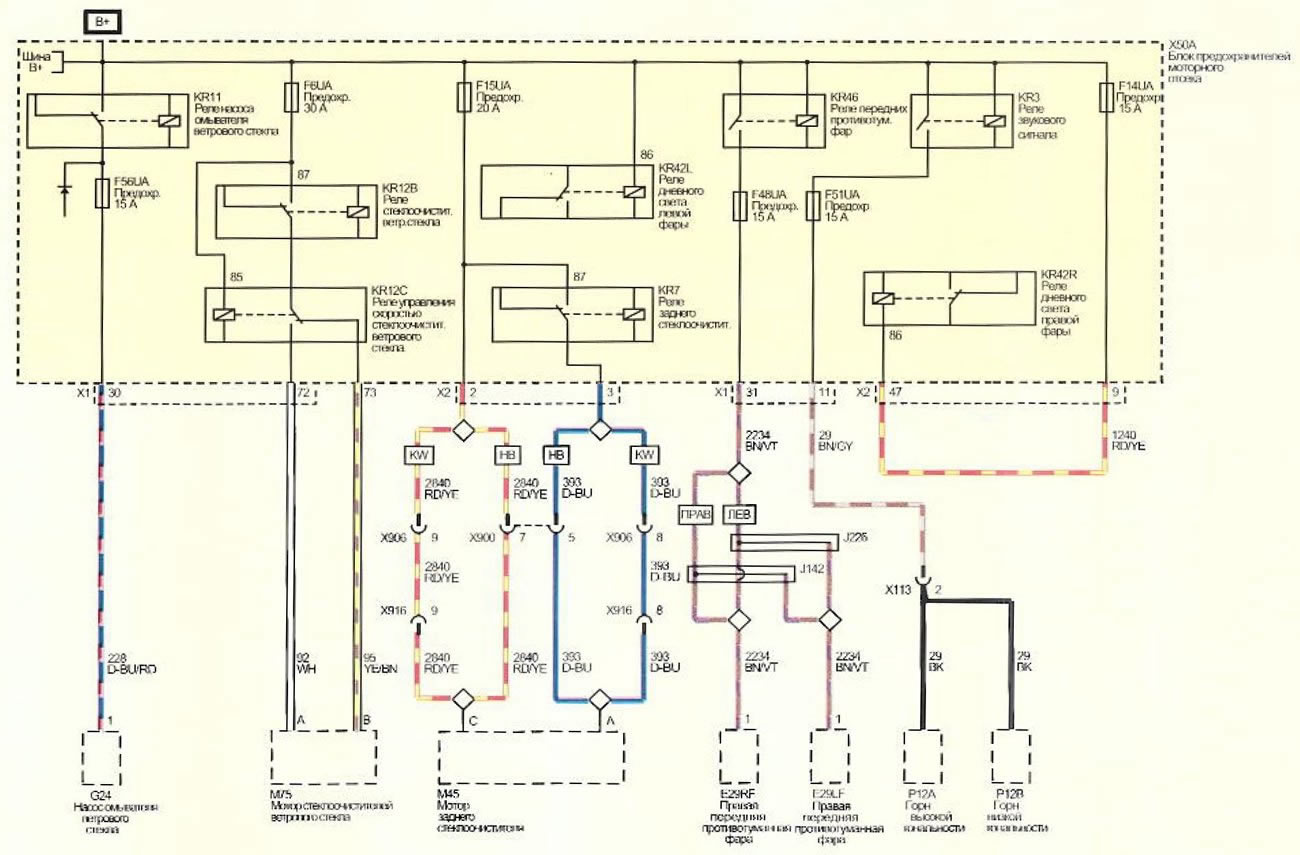

Распределение питания: предохранители F6UA, F14UA, F15UA, F48UA, F51UA и F56UA
Распределение питания: предохранители F8UA, F9UA, F10UA и F65UA
Распределение питания: предохранитель F46UA
