Снятие
Двигатель OHC
Поршни и шатуны могут быть сняты без снятия двигателя, например, для замены какого-либо поршня или шатунного подшипника. В этом случае необходимо снять головку цилиндров и поддон картера, как это описано в соответствующем разделе.
Отверните болты и снимите всасывающий патрубок масляного насоса и маслоуспокоительный лист. Если требуется более значительный ремонт, двигатель необходимо снимать.
Поршни и шатуны выдавливаются наверх рукояткой молотка. После этого могут быть сняты крышки и вкладыши шатунных подшипников. Перед проведением указанных работ необходимо ознакомиться с приведенными ниже указаниями, касающимися маркировок, направлений установки и других особенностей:

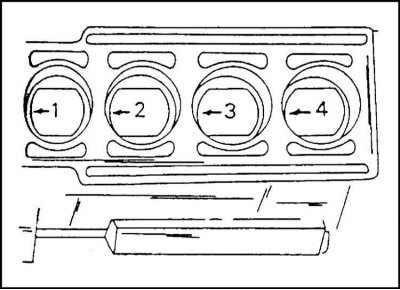

1. Каждая шатунно-поршневая группа должна иметь маркировку соответствующего цилиндра. Ее лучше всего нанесите краской на днище поршня (иллюстр.). Здесь же необходимо нанести стрелку, указывающую на переднюю часть двигателя. Днища поршня имеют маркировки. Однако из-за нагара их может быть не видно. Кроме того, они могут быть повреждены в процессе удаления нагара.

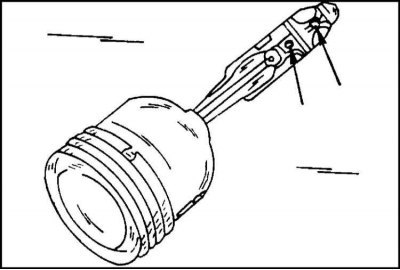

2. При снятии поршня с шатуном необходимо обратить внимание на направление установки крышки шатунного подшипника. Перед снятием крышки необходимо пометить номером цилиндра с одной стороны шатун и крышку (иллюстр.). Это лучше всего сделать кернером (цилиндр №1 одним ударом кернера, цилиндр №2 двумя ударами и т. д.). Шатун и крышка шатунного подшипника должны собираться таким образом, чтобы выступы на шатунах, показанные стрелками на иллюстр., смотрели в сторону сцепления, если стрелка или метка на днище поршня смотрит в сторону привода механизма распределения.
3. Вкладыши шатунного подшипника маркируются в соответствии с шатуном и крышкой. Маркировка наносится краской на обратных сторонах верхнего и нижнего вкладышей подшипников.
4. Если поршень отсоединялся от шатуна, то необходима замена всех элементов сборки-поршня, поршневого пальца и шатуна. Поршни снимаются следующим образом. При этом имеется в виду, что двигатель снят и сняты головка цилиндров, поддон картера и приемная труба масляного насоса:
5. Снимите крышки подшипников и выньте вкладыши. Выдавите поршневые группы наверх, как было описано ранее. Если необходимо, снимите шабером нагар в верхней части цилиндров.
6. Проверьте поршневую группу, как описано ниже на этой странице. При обнаружении износа или каких-либо повреждений вся группа заменяется.

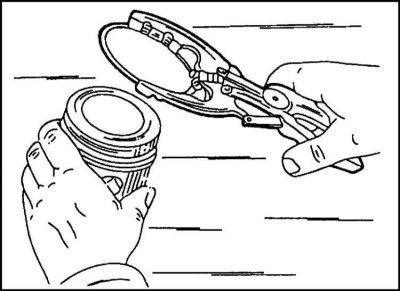

7a. При необходимости замены только поршневых колец, они снимаются специальными щипцами по порядку через днище поршня. Щипцы устанавливаются на поршневом кольце, как показано на иллюстр. 7a, и кольцо раздвигается до тех пор, пока оно не выйдет из канавки. Если кольца будут вновь использоваться, их необходимо пометить.

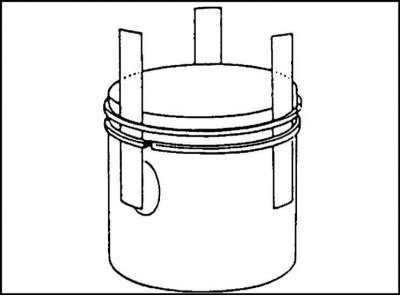

7b. Если специальных щипцов для снятия колец нет, то под кольца можно установить стальные полоски, как показано на иллюстр. 7b. Одна полоска устанавливается обязательно под конец кольца, чтобы исключить повреждение поршня. Сборка поршней и шатунов для разных типов двигателей описывается отдельно.
Двигатель 2.0 л OHC с середины 1995 г. выпуска
Кривошипно-шатунный механизм этого двигателя полностью взят с предшествующего двигателя. Поэтому в отношении этого двигателя справедливо вышеприведенное описание.
Двигатель 2.4 л OHC
Работы проводятся аналогично вышеописанной схеме, включая маркировку днища поршней, шатунов и т.п. Стрелка или метка на днище поршня должна быть обращена вперед. Выступ на шатуне должен быть обращен назад. Поршневой палец удерживается стопорными кольцами.
Двигатель DOHC
Указания, приведенные относительно двигателя OHC действительны и для двигателя DOHC, если это касается снятия. Отличия имеются при разборке шатунно-поршневой группы, так как в данном случае детали группы могут быть заменены независимо друг от друга. Следует также обратить внимание на конструкцию поддона картера двигателя до конца 1997 г. выпуска и далее. Подробности описаны в соответствующем разделе.
1. Каждую шатунно-поршневую группу пометьте в собранном виде. В середине крышки шатуна имеется механически обработанный прилив. Острие этого прилива должно указывать в сторону маховика.

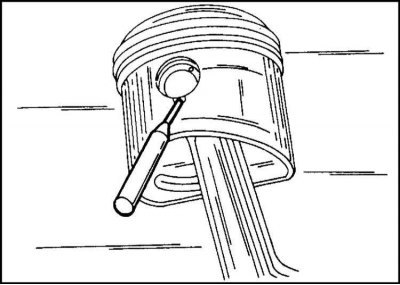

2. Выпрессуйте поршневой палец, предварительно сняв стопорные кольца. Выборка в районе отверстия под палец позволяет использовать для снятия стопорных колец оправку, как показано на иллюстр. Палец выпрессовывается с применением соответствующей оправки. Следите за тем, чтобы не повредить поршня. При необходимости поршень можно немного нагреть.
3. Поршневые кольца снимаются, как описывалось выше (иллюстр. 7a). Кольца храните в порядке их установки на поршень, если они в дальнейшем будут опять устанавливаться. Перед установкой поршневого кольца они должны быть проверены. При этом проверяются зазоры по высоте между поршневыми кольцами и канавками и зазоры в замке. Если устанавливается новый поршень, то должны устанавливаться и новые поршневые кольца.
Измерение диаметра цилиндров
Настоящие указания относятся к двигателям всех типов.

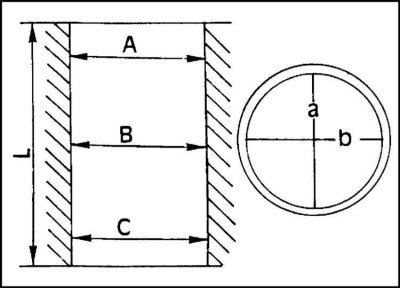

Диаметр цилиндров измеряется микрометрическим нутромером в трех поясах и в двух направлениях (иллюстр.). Верхний и нижний пояса расположены соответственно на 10 мм ниже верхней и нижней кромки цилиндра. В общем выполняется 6 измерений для каждого цилиндра. Полученные значения следует записать и сравнить со значениями, приведенными в Спецификациях. При этом необходимо иметь в виду разницу в значениях для различных типов двигателей.
Если значения диаметров одного из цилиндров выходят за пределы заданных, то растачивать необходимо все цилиндры двигателя. Отклонение в 0.04 мм от заданного значения диаметра допустимо. В Спецификациях приведены диаметры ремонтных цилиндров.
Диаметр расточки цилиндра определяется как сумма диаметра поршня, измеренного в сечении под прямым углом к днищу, и зазора в сопряжении поршня с цилиндром. Кроме того, необходимо учесть припуск 0.02 мм, оставляемый на хонингование. Рассматриваемая операция должна, конечно, выполняться в условиях специализированной автомастерской. Ее описание приводится здесь только для информации.
Для проверки зазора в сопряжении поршня с цилиндром измеряются их диаметры, как описано выше. Разница диаметров представляет собой зазор. В случае выхода его за пределы допустимого, цилиндры должны шлифоваться.
Проверка поршней и шатунов
Все детали тщательно проверьте. При наличии задиров, глубоких царапин или следов износа детали заменяются. Рассматриваемые детали подлежат следующей проверке:

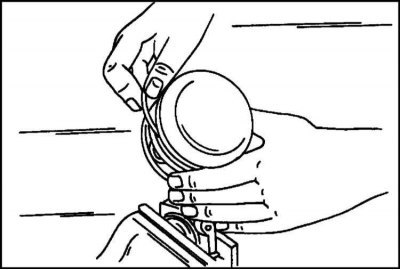

1. Измерьте щупом зазоры по высоте между поршневыми кольцами и канавками, вставив кольца в соответствующие канавки (иллюстр.). В случае превышения заданного значения зазора, поршневое кольцо или поршень изношены.
2. По порядку вставьте все кольца в блок цилиндров. Перевернутым вверх дном поршнем продвиньте кольца вниз на 15 мм.

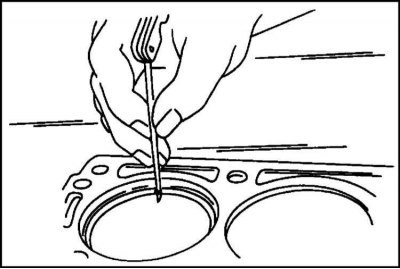

3. Щупом измерьте зазор в замке кольца (иллюстр.). Кольцо находится под нижней кромкой цилиндров. Измерение может быть выполнено также и с нижней стороны цилиндра. Сравните полученные значения с данными в Спецификациях. Зазоры не должны выходить за предел износа.
4. При слишком малом зазоре (например, у новых колец, где зазор также должен измеряться) концы колец могут быть запилены напильником. Для этого напильник с мелкой насечкой зажимается в тисках, и кольца запиливаются в таком положении. При слишком большом зазоре кольцо необходимо заменить.
5. Проверьте поршневой палец и расточку под него в шатуне на наличие износа и задиров (только в том случае, если детали будут вновь применяться). При наличии дефектов в одной из деталей, обе заменяются в комплекте.
6. Проверьте в специальном приспособлении шатуны на перекос и непараллельность осей головок шатуна.
7. Шатунные болты всегда заменяются. Вторично они не применяются.
Измерение зазора в шатунных подшипниках
Эта операция описывается ниже в подразделе "Проверка деталей коленчатого вала".
Сборка шатунно-поршневой группы
Двигатель 2.0 л OHC
При замене поршней все они устанавливаются одного размера.
1. Перед сборкой шатунно-поршневой группы головка шатуна должна быть нагрета до температуры 280°С, для чего можно использовать, например, кухонную плиту с терморегулятором. Желательно также иметь цветовой стержень для контроля нагрева.
Вследствие указанных сложностей рекомендуется сборку шатунно-поршневой группы производить автомастерской. Если двигатель снят с автомобиля, рекомендуется также сдать в автомастерскую блок цилиндров, чтобы правильно подобрать поршни.
Внимание! Если поршневой палец не удалось запрессовать, как описано выше с первого раза, или перепутано направление установки поршня или шатуна, шатунно-поршневая группа подлежит замене. Разумеется, такая ситуация должна быть исключена.
Необходимо также иметь в виду, что все шатуны должны быть заменены в комплекте, так как они подбираются по весу только в комплекте.
Двигатель 2.4 л OHC
В рассматриваемом двигателе фиксация поршневого пальца производится стопорными кольцами. Поэтому сборка в данном случае выполняется так же как для двигателя DOHC (смотри ниже).
Двигатель DOHC
Поршень с шатуном данного двигателя легко собирается после нагрева головки шатуна. Необходимо следить за правильной ориентацией поршня и шатуна. Выступы на шатуне и крышке подшипника должны находиться на той же стороне, что и площадка у прилива для поршневого пальца.

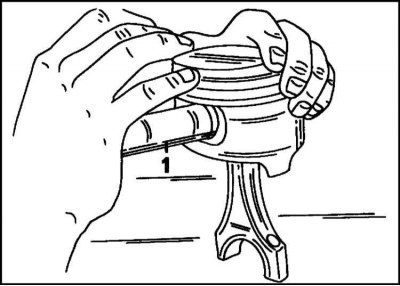

1. Обильно смажьте поршневой палец (1), введите шатун в поршень и вставьте палец через поршень и головку шатуна. Удерживая поршень, как показано на иллюстр., вдавите палец так, чтобы он уперся в стопорное кольцо на противоположной стороне. После этого поставьте второе стопорное кольцо. Проверьте надежность расположения колец в пазах.
Для всех двигателей
1. С помощью специальных щипцов установите по порядку все поршневые кольца в канавки (см. иллюстр. 7а). Компрессионные кольца можно перепутать. Поэтому необходимо обратить внимание на их маркировку. Маркировка должна быть видна со стороны днища поршня.
Установка шатунно-поршневой группы
Двигатель OHC
1. Обильно смажьте маслом стенки цилиндров.
2. Разложите шатунно-поршневую группу в соответствии с маркировкой и приведенными выше указаниями.
Двигатель 2.0 л
1. Стрелки на днище поршней должны указывать в переднюю часть двигателя.
Двигатель 2.4 л
1. У этого двигателя стрелка или метка на днище поршня должна указывать вперед. Прилив на поршне должен указывать назад.
У двигателя 2.0 л
1. Замки компрессионных колец должны располагаться под углом 180° по отношению друг к другу. Замки маслосъемного кольца должны быть смещены на 25-50 мм вправо и влево относительно замка среднего компрессионного кольца. Замки смещаются поворотом колец. Второе кольцо имеет маркировку "TOP", которая после установки кольца должна быть видна сверху.
У двигателя 2.4 л
1. Верхнее и нижнее кольца имеют маркировку "TOP". Обе маркировки должны быть обращены наверх. Замок маслосъемного кольца должен быть повернут на 180° относительно компрессионного кольца.

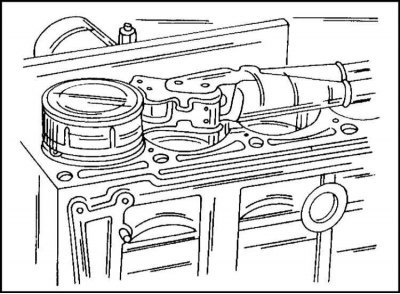

2. Обхватите поршень стальной лентой, как показано на иллюстр., и вдавите кольца в поршень. Проверьте надежность обжимания кольца и направление установки поршня.
3. Проверните коленчатый вал так, чтобы две из шатунных шеек оказались внизу.
4. Вставьте шатун сверху в цилиндр. Для этого двигатель положите набок так, чтобы шатун мог быть направлен на шейку коленчатого вала, и не повредились стенки цилиндра и шатунный подшипник. Вкладыш шатунного подшипника должен находиться в шатуне и быть вставлен выступом в выборку на шатуне.
5. Поршень введите в цилиндр так, чтобы плавно вошли поршневые кольца, а пята шатуна села на шейку коленчатого вала. Проверьте сразу же, чтобы стрелка на днище поршня указывала в направлении механизма распределения.

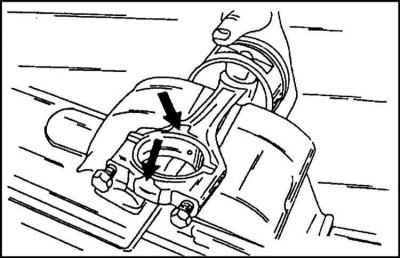

6. Вставьте в крышку подшипника второй вкладыш, обильно смазав его. Установите на вкладыш крышку, и слегка ударьте по ней. Обратите внимание на то, чтобы маркировки (иллюстр.) были обращены в одну сторону.
7. Вверните и затяните новые шатунные болты.
У двигателя 2.0 л OHC
1. Затяните шатунные болты попеременно моментом 35 Нм. Из этого положения доверните болты на 45° и затем еще раз на 45°.
У двигателя 2.4 л
1. Затяните шатунные болты слева и справа моментом 45 Нм.
Все двигатели
1. После установки шатуна проверните несколько раз коленчатый вал и выявите сопротивление, если таковые имеются.
2. Установите на место две другие шатунно-поршневая группы, для чего соответствующим образом проверните коленчатый вал.

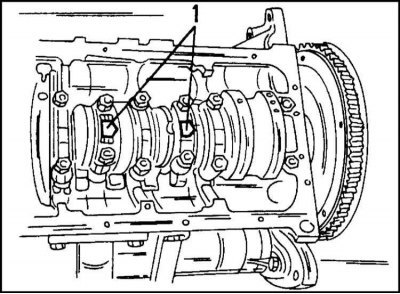

3. Еще раз проверьте маркировку всех шатунов в соответствии с иллюстр. Выступы (1) на крышках шатунных подшипников должны быть обращены в сторону маховика. Проверьте также направление установки поршней (см. иллюстр. 1).

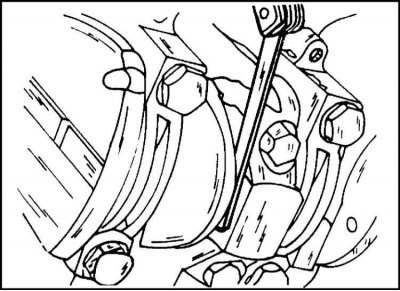

4. Измерьте щупом зазор между боковыми поверхностями шатуна и щеками коленчатого вала, как показано на иллюстр. Осевой зазор не должен превышать 0.20-0.40 мм.
5. Покройте герметиком сопрягаемые поверхности масляного насоса и задней крышки подшипника коленчатого вала. Установите новый маслоотбойный лист и затяните болты крепления.
6. Установите на блок цилиндров маслоприемный патрубок. Сначала затяните болты крепления патрубка к масляному насосу моментом 8 Нм (резьбу смажьте "Loctite"), затем закрепите держатель к блоку цилиндров моментом 6 Нм.
7. Прочие работы по сборке выполняются в последовательности, обратной разборке, т.е. устанавливаются поддон картера, головки цилиндров и т.д.
Двигатель DOHC
Установка шатунно-поршневых групп на этом двигателе выполняется также, как на двигателе OHC 2.0 л. Расположение поршневых колец здесь также аналогично. Следуйте указаниям, действующим в отношении двигателя 2.0 л. Это относится к моменту затяжки шатунных болтов.
Установка поддона картера выполнятся в соответствии с указаниями, приведенными в соответствующем разделе, т.к. эта операция имеет отличия, зависящие от года выпуска двигателя. (до и после 1997 г.).
