Снятие

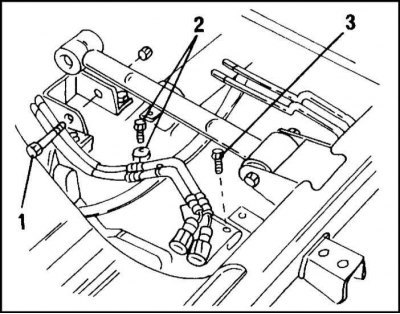

Рычаг снимается следующим образом:
1. Отверните болт крепления (2) и отсоедините от среднего рычага кабель ABS.
2. Отверните болт крепления (3) и снимите с шасси штекер и держатель кабеля датчика ABS.
3. Отверните болт и гайку крепления (1) на мосту и такой же болт и гайку с другой стороны и выньте средний рычаг.
Установка
При установке среднего рычага имейте в виду следующее:
Не допускайте контакта резиновых втулок и сопряженных с ними деталей с какой-либо смазкой.
Болты и гайки крепления среднего рычага затяните после опускания автомобиля на колеса при его нормальной загрузке, что обеспечит правильную предварительную нагрузку втулок. Оба болта и обе гайки имеют одинаковый момент затяжки.
Средний рычаг устанавливается следующим образом:
1. Соедините рычаг с мостом и шасси и вставьте болты. Имейте в виду, что кронштейн на рычаге указывает на правую сторону автомобиля.
2. Закрепите штекер и держатель кабеля датчика ABS на шасси и кабель датчика на среднем рычаге. Момент затяжки болтов крепления составляет 26 Нм.
3. Опустите автомобиль на колеса и затяните оба соединения рычага моментом 165 Нм.
Замена втулок среднего и продольного рычагов подвески
Для замены старые втулки выпрессовываются, а новые запрессовываются. Рекомендуется сдать рычаги для замены втулок в автомастерскую.
