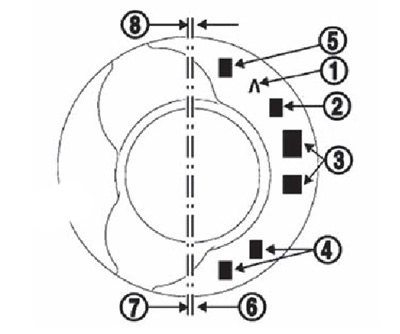

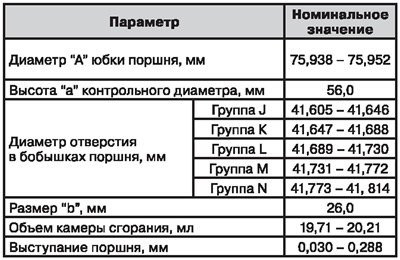

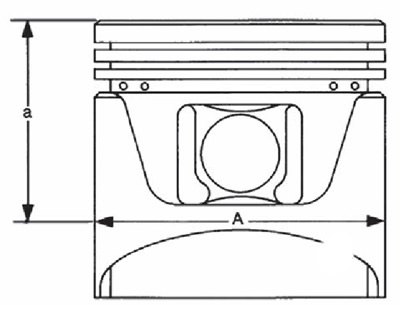

1. Метка для устновки поршня в правильное положение, направлена в стоону маховика. 2. Расстояние от поршневого пальца до днища поршня (см. таблицу ниже). 3. Используется только поставщиком. 4. Используется только поставщиком. 5. Используется только поставщиком. 6. Ось симметрии поршня. 7. Ось поршневого пальца. 8. Смещение между осью поршневого пальца (7) и осью симметрии поршня (6) — 0,3 мм.
 |
 |
