Брызговики: 1. Передний брызговик (если оборудовано). 2. Задний брызговик (если оборудовано).
Примечание.: клипса.

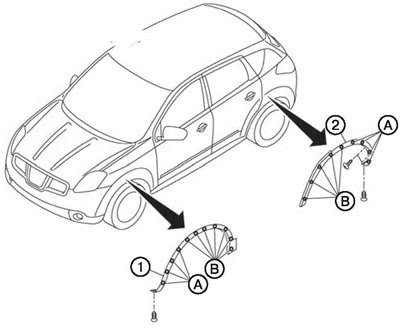

Молдинги колесных арок: 1. Молдинг передней колесной арки. 2. Молдинг задней колесной арки. А. Зажимы А. В. Зажимы В.

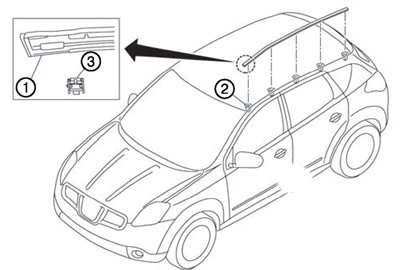

Боковые молдинги крыши: 1. Боковой молдинг крыши. 2. Зажим бокового молдинга крыши. 3. Фиксатор бокового молдинга крыши.
Примечание. Для предотвращения повреждений кузова обмотать съемник зажимов ветошью.

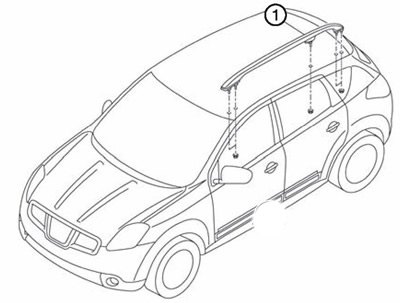

1. Рейлинги.
Примечание. Для снятия рейлинга необходимо снять модуль шторки безопасности с соответсттующей стороны.

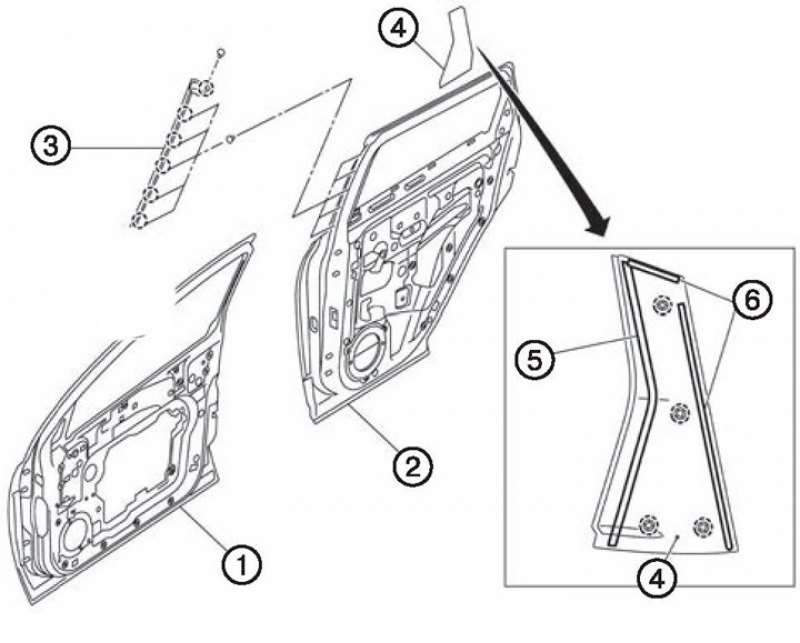

1. Панель передней двери. 2. Панель задней двери. 3. Боковое уплотнение разъема задней двери. 4. Молдинг оконной рамы задней двери. 5. Уплотнение молдинга оконной рамы задней двери. 6. Клейкая лента.
Примечание.
: клипса.

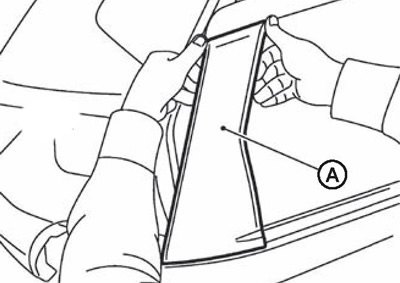

- Молдинг оконной рамы задней двери снимается сверху вниз.
1. Наружный молдинг передней двери. 2. Панель передней двери. 3. Наружный молдинг задней двери. 4. Панель задней двери. 5. Винт крепления. 6. Клейкий колпачок винта крепления.
Примечание.
: клипса.

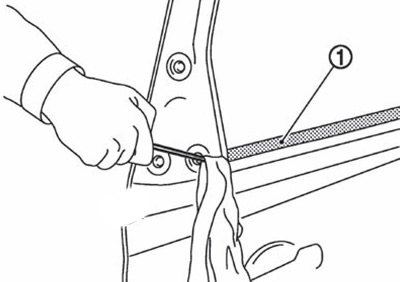

- Для снятия наружного молдинга двери вставить обмотанную ветошью отвертку, как показано на рисунке, а затем, пoвopaчивая ответку, снять молдинг сзади вперед.
Нижние наружные молдинги дверей: 1. Наружный нижний молдинг передней двери. 2. Наружный молдинг задней двери. 3. Клейкая лента.
Перейдите к источнику по ссылке [AutoInstruction.ru]
Примечание.: клипса.

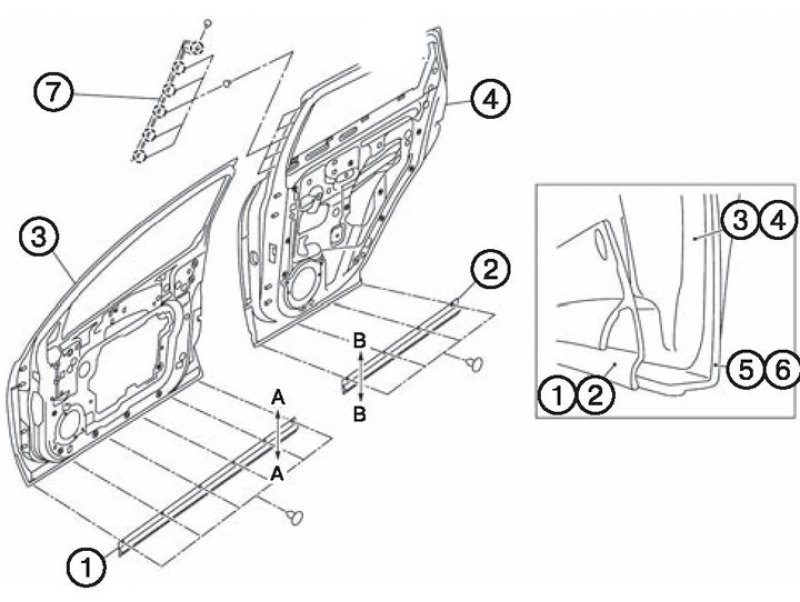

Уплотнения дверных разъемов: 1. Уплотнения разъема передней двери. 2. Уплотнение разъема задней двери. 3. Панель передней двери. 4. Панель задней двери. 5. Наружный нижний молдинг передней двери. 6. Наружный нижний молдинг задней двери. 7. Уплотнение бокового разъема задней двери.
Облицовка двери багажника: 1. Облицовка двери багажника. 2. Панель двери багажника. 3. Подсветка номерного знака. 4. Выключатель открывания двери багажника. 5. Электропроводка.

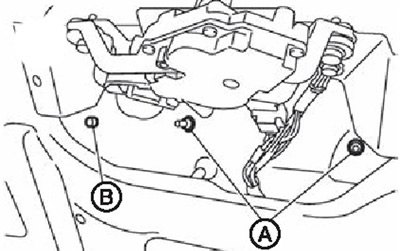

Примечание. Для снятия облицовки двери багажника отвернуть гайки (А) и фиксирующие зажимы (В).
