Внимание. Облицовка бампера сделана из эпоксидных смол. Не прилагать к ней усилий и не допускать контакта с маслами.
Снятие
1. Пол ностью открыть дверь багажного отделения.

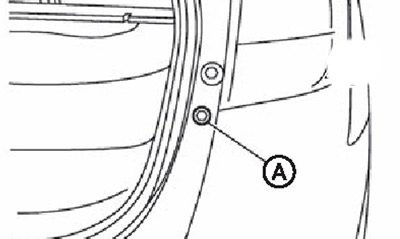

2. Отвернуть винты (А) крепления заднего бампера (слева и справа).

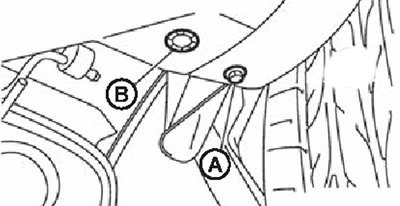

3. Отвернуть нижние винты (А) крепления заднего бампера и зажимы (В) (слева и справа).
4. Снять нижние зажимы заднего бампера.
5. Снять молдинги задних колесных арок.

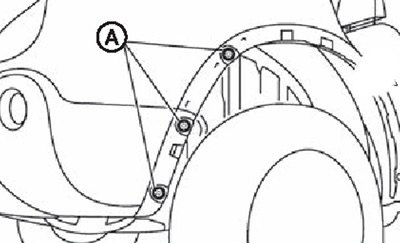

6. Удалить фиксирующие зажимы (А) левой и правой задних подкрылков.

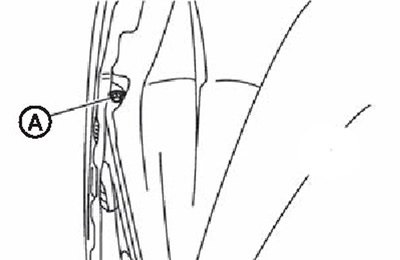

7. Отвернуть верхние винты крепления заднего бампера (А) (слева и справа).
8. Снять задние комбинированные фонари.
9. Если необходимо, снять номерной знак.

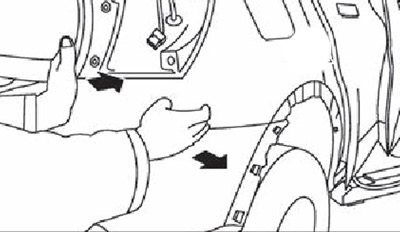

10. Прижать вперед, а затем потянуть в сторону, чтобы отцепить задний бампер от боковых кронштейнов В.
11. Снять задний противотуманный фонарь, а затем отсоединить разъем проводов заднего противотуманного фонаря.

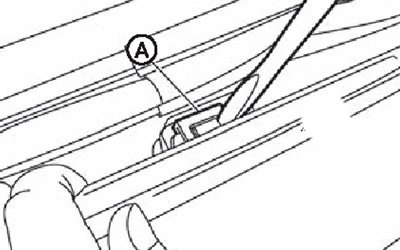

12. Отцепить зажимы заднего бампера (А).
13. Отсоединить все разъемы проводов.
14. Снять облицовку заднего бампера в сборе.
Внимание. Для снятия облицовки бампера нужны два человека, чтобы не допустить её падения.
15. После снятия облицовки заднего бампера снять следующие части:
- Энергоаккумулятор заднего бампера.
- Центральный держатель заднего бампера (слева и справа).
- Боковые держатели заднего бампера (слева и справа).
- Зажимы заднего бампера.
- Боковые кронштейны А заднего бампера (слева и справа).
- Боковые кронштейны В заднего бампера (слева и справа).
- Облицовку заднего бампера в сборе.
- Левый и правый отражатели.
Установка
Установка производится в порядке, обратном снятию.
Примечание. После установки выполнить регулировку посадки.

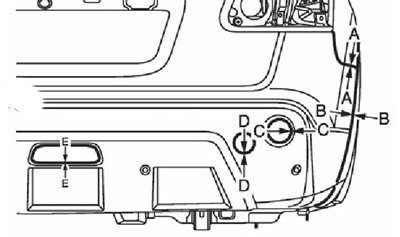

Задний бампер - заднее крыло (А-А): 0.0-1.0 мм
Задний бампер - молдинг задней колесной арки (В-В): 0.5-1.5 мм
Задний бампер - отражатель (С-С): 0.0-1.0 мм
Задний бампер - крышка буксирной проушины (D-D): 0.2-1.2 мм
Задний бампер - рассеиватель противотуманной фары (Е-Е): 0.2-1.2 мм
