Аудиосистема (1993, 1994) (Nissan Maxima 4 «A32»)

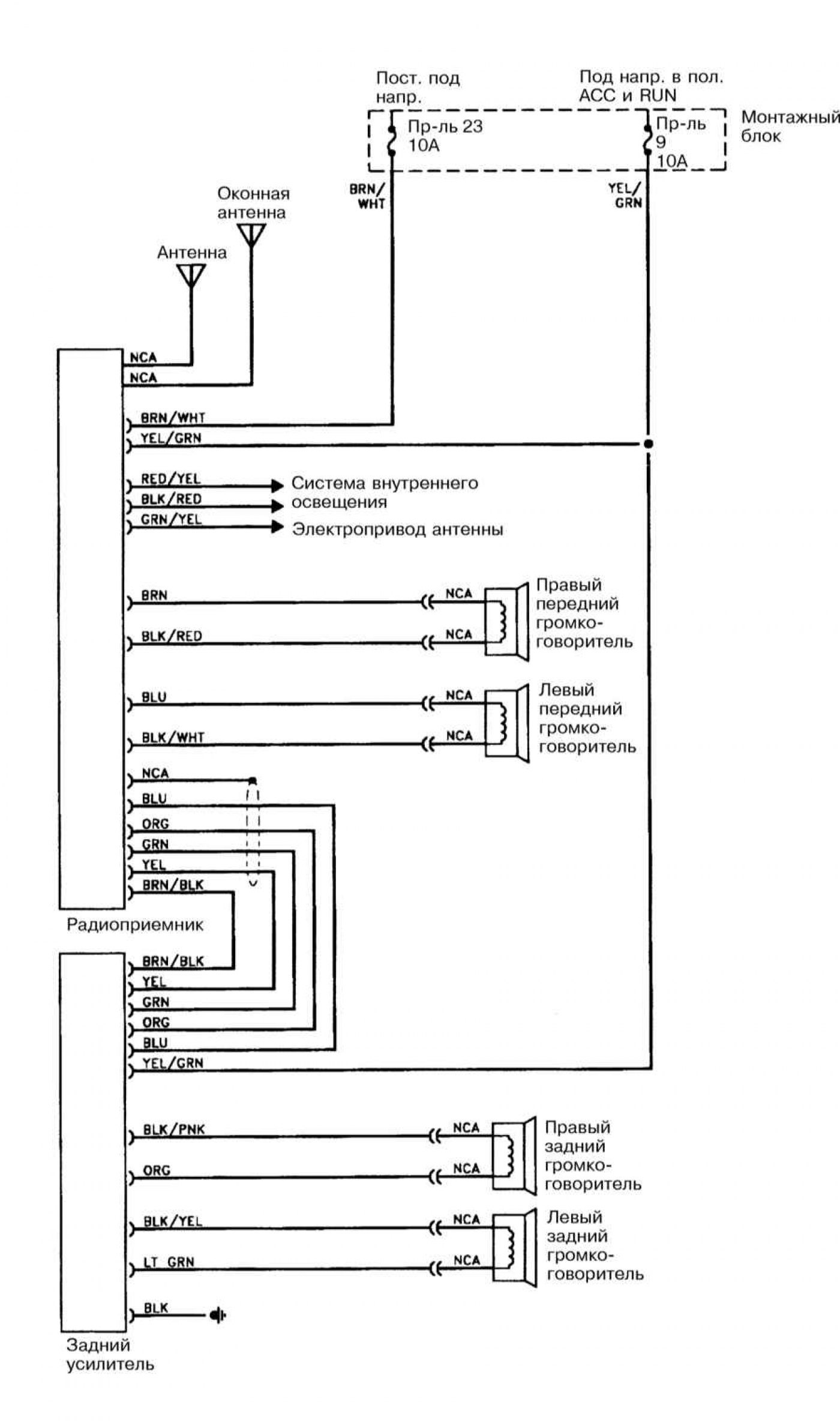

Аудиосистема (1993, 1994)

Открыть большую картинку в новой вкладке »

Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →

Текст предоставил этот ресурс: autoinstruction.ru

Статья проверена экспертом: Анатолий Стопариков
