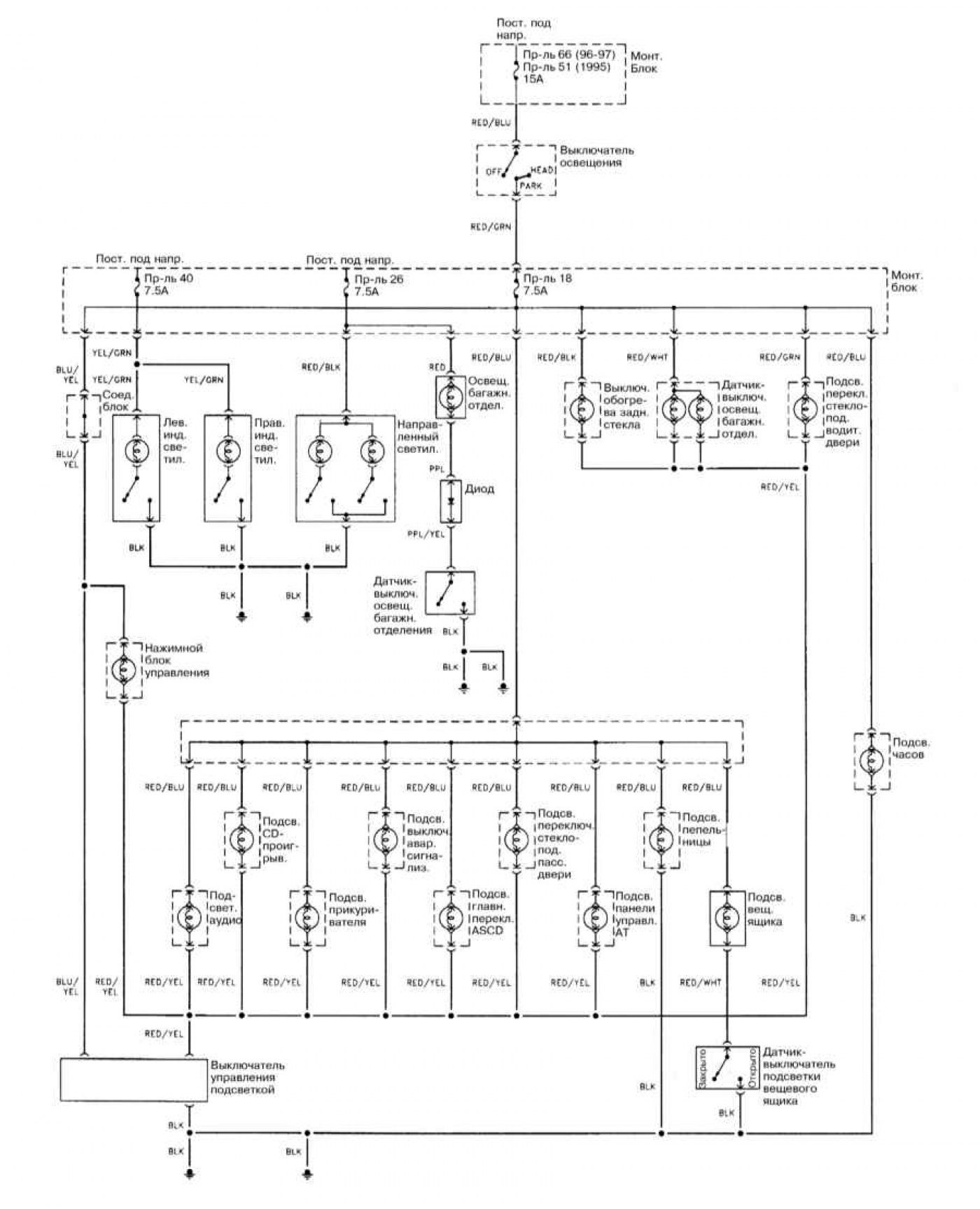

Система внутреннего освещения (1995-1997) (Nissan Maxima 4 «A32»)

Система внутреннего освещения (1995-1997)

Открыть большую картинку в новой вкладке »

Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →

[Информация скопирована с сайта Autoinstruction.ru]

Статья проверена экспертом: Анатолий Стопариков
